Qu’est-ce que l’entraxe E ?

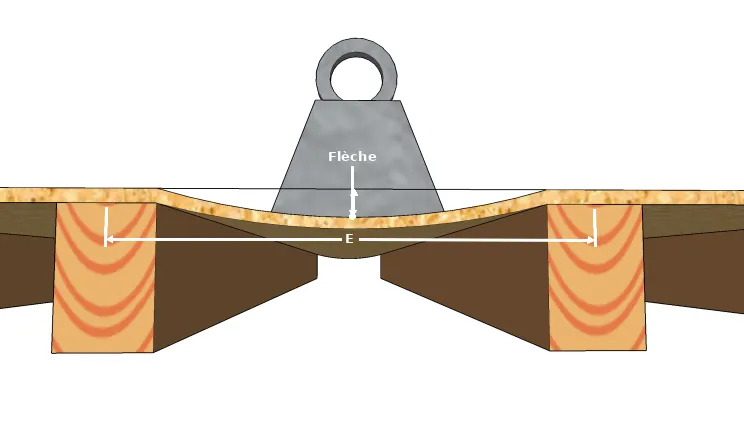

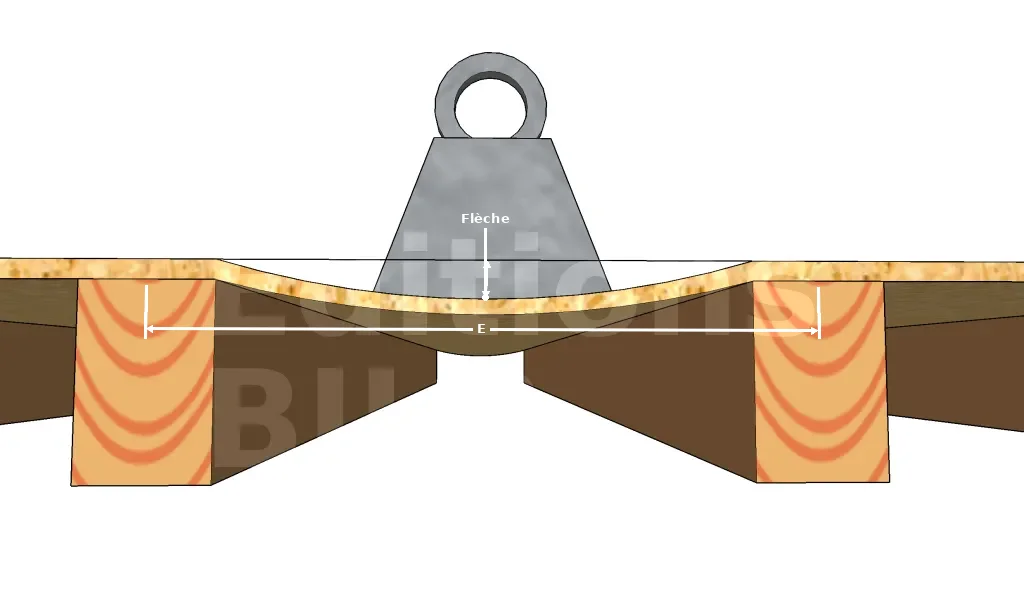

est la distance du revêtement ployant sous la charge, par rapport à l’horizontale (position du plancher sans charge).
L’entraxe E, c’est-à-dire la distance entre l’axe de deux solives parallèles. En réalité, on calcule la distance bord à bord, c’est-à-dire la distance dans le vide entre deux solives. Mais pour simplifier, on considère que cette distance E est la distance axe à axe. Comme cette dernière est forcément plus grande, cette approximation représente donc une marge de sécurité supplémentaire. La distance est fonction principalement du futur revêtement à poser sur les solives. En effet, cette distance est calculée de façon à limiter la déformation du revêtement de plancher qui ploie sous une charge (poids de la cabane, du mobilier, des usagers). Cette déformation est appelée la flèche. Elle est souvent exprimée en proportion de la distance ou de la portée.
Par exemple, une valeur courante de flèche est 1/300. Si la distance entre deux solives est 400mm, on admettra une flèche maximale de 400 x 1/300, soit 1,3mm.
Les critères de calcul de l’entraxe E
Les paramètres sont les suivants :
- La nature du bois : un bois souple se déformera plus facilement. Par exemple, les résineux sont plus souples que les bois exotiques.
- L’épaisseur du platelage : plus c’est fin, plus c’est souple.
- La largeur des planches.
Outil de calcul pour les planches en bois
Dans le cas de planches en bois, genre planches de terrasse ou lames de parquet, vous pouvez utiliser cet outil de calcul . Il détermine l’entraxe E maximum pour une flèche maximale de 1/300 et une charge de 250kg/m². On peut évidemment adopter une valeur inférieure.

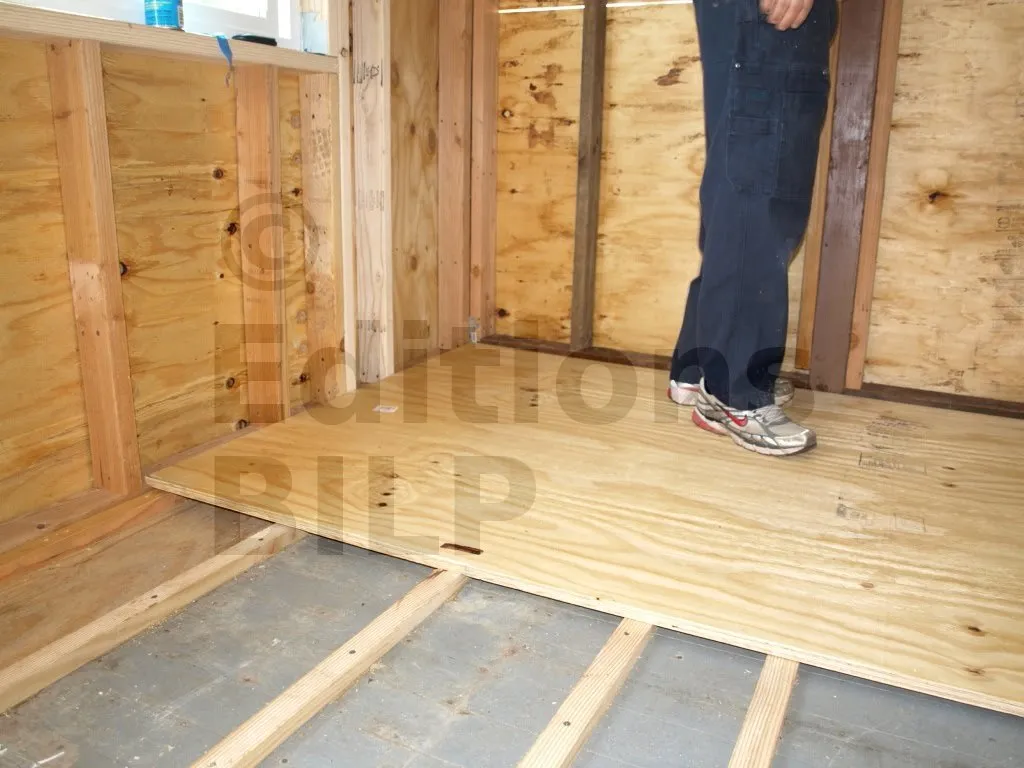

L’entraxe pour les panneaux
Plutôt que des planches, on utilise souvent des panneaux : contreplaqués, agglomérés ou OSB (Triply). Le tableau ci-dessous indique les valeurs maximales de E pour une charge de 250kg/m² et une flèche de 1/400, en milieu humide (classe de service 2) :
<pagebreak1>
| Matériau | Epaisseur | E |
|---|---|---|
| Aggloméré CTBH | 19mm | 44cm |
| 22mm | 51cm | |
| 25mm | 58cm | |
| OSB | 16mm | 52cm |
| 18mm | 58cm | |
| 22mm | 70cm | |
| 25mm | 80cm | |
| Contreplaqué CTBX Okoumé | 15mm | 40cm |
| 18mm | 45cm | |
| 22mm | 55cm | |
| 25mm | 65cm | |
| 32mm | 70cm | |
| Contreplaqué CTBX Pin maritime | 15mm | 40cm |
| 15mm | 45cm | |
| 18mm | 55cm | |
| 21mm | 65cm | |
| 27mm | 70cm |
Pour déterminer l’entraxe réel, il faut aussi tenir compte de la longueur du panneau (lire ci-dessous).
Plus d’infos :
Tenir compte de la longueur des planches et panneaux
