Avantages spécifiques
Comme son nom l’indique, il s’agit de tuiles dotées d’un jeu de chicanes emboîtées. Elles s’emboîtent les unes dans les autres à l’aide de l’imbrication de nervures dans les cannelures. L’assemblage et l’étanchéité sont assurés par ce jeu d’emboîtement.
Par rapport aux tuiles ordinaires, elles offrent une esthétique plus attrayante et sont beaucoup plus rapides à installer.
De plus, la présence d’emboîtements augmente le pureau (3/4 de la surface au lieu de 1/3 pour les tuiles plates), donc possibilité de réduction de la quantité de liteaux. On les appelle aussi « tuile mécanique » ou « tuile à gorge ».
Les grandes familles de tuiles à emboîtement
On distingue les familles de tuiles à emboîtement suivantes :
- les tuiles petits moules dont le nombre au mètre carré est supérieur à 15.
- les tuiles grands moules dont le nombre au mètre carré est inférieur à 15. On a :
- les tuiles grands moules du Nord
- les tuiles grands moules du Sud
Les gammes de tuiles à emboîtement
Il y a CINQ grandes gammes de tuiles à emboîtement :
- TUILES A ASPECTS PLATS : avec un pureau plat, ces tuiles sont inspirées des tuiles plates.
- TRADITIONNELLES À COTES (OU A LOSANGE) : elles ont un aspect intemporel et facilement renouvelable.
- PERFORMANTE À ONDE DOUCE (OU A COTE) : leur relief favorise l’écoulement des eaux loin des emboîtements. Format : 10 u/m²
- LES RÉGIONALES : typique des architectures dans des régions déterminées. Ex : pour le nord de la France et Belgique, on a des tuiles à onde ou à cornet latéral.
- DES TUILES D’EXCEPTION : ce sont les tuiles spéciales fabriquées sur commande. Leurs esthétiques sont uniques et incomparables.
Pose des tuiles
Pour voir la préparation préalable de la charpente pour la pose des tuiles à emboîtement, voir cet article article 22
- 1 : première tuile posée,

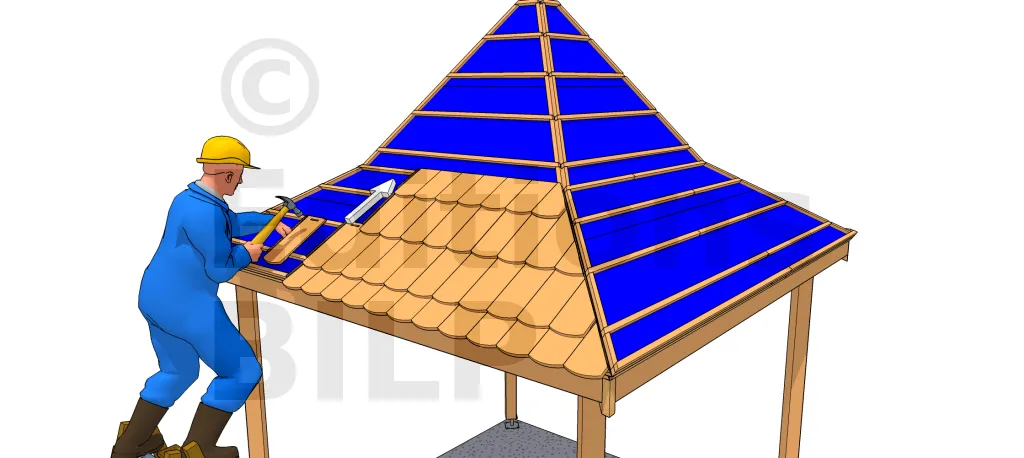

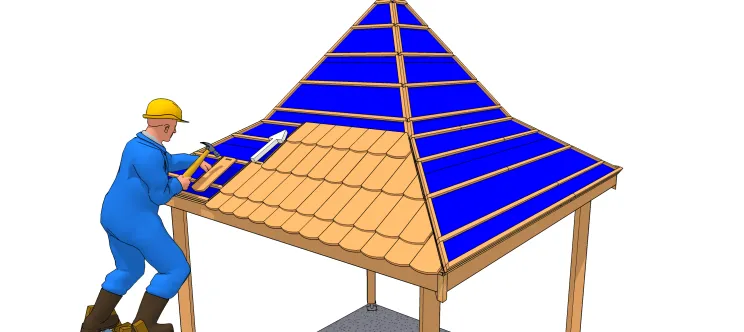

- 2 : pose des autres tuiles en fonction des joints (croisés ou droits).
Selon la gamme de tuile, on parle de pose à joints croisés ou à joints droits.
La pose se fait suivant les emboîtements latéraux de la tuile et assure le recouvrement de la dernière pièce posée. Commencer par un coin du bas du versant.
<pagebreak1>

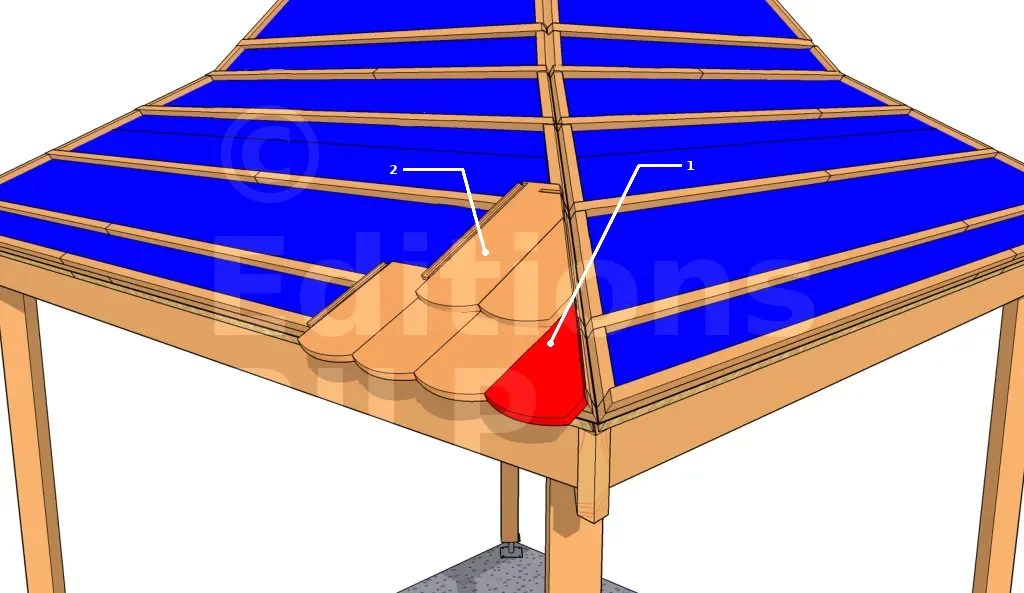

- 1 : demi-tuile

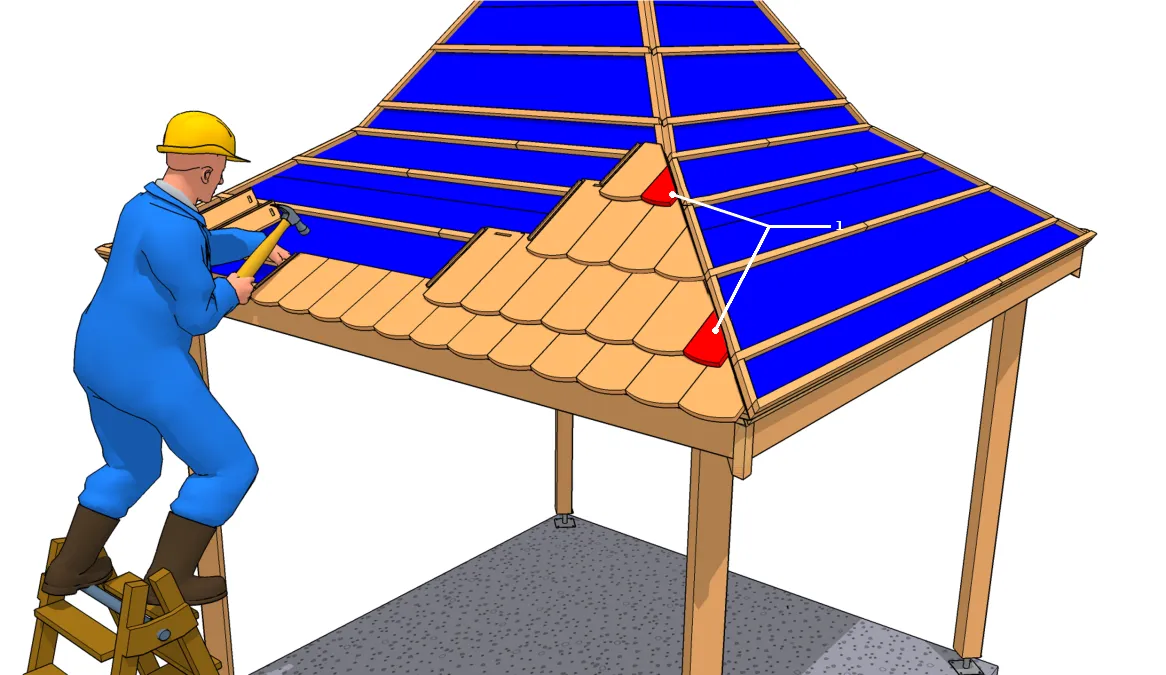

La pose à joints croisés nécessite l’utilisation de demi-tuiles pour les rives. Ces demi-tuiles sont posées en extrémité de rang. Grâce à elles, les rives sont maintenues droites.
Poser en premier la rive droite. Cette rive va de l’égout jusqu’au faîtage. Puis, poser en fil verticale la première rangée. Depuis l’égout vers le faîtage.
Ensuite, continuer à placer les rangées suivantes de la même manière en suivant les emboîtements jusqu’à l’autre rive. Si besoin, utiliser des demi-tuiles pour la finition sur l’autre rive.
Pentes minimales admissibles
Les tableaux suivants récapitulent les pentes minimales exprimées en degré pour chaque famille de tuile à emboîtement et selon certaines conditions.
On remarque que les pentes minimales d’une toiture diminuent légèrement de quelques degrés quand on pose un écran.
| Petits moules d’aspect plat (en degré) | ||||||
| Sans écran | Avec écran | |||||
| Situation de construction | Protégée | Normale | Exposée | Protégée | Normale | Exposée |
| Zone 1 | 28,81 | 31,00 | 38,66 | 24,23 | 26,57 | 35,00 |
| Zone 2 | 31,00 | 35,00 | 42,00 | 26,57 | 31,00 | 36,87 |
| Zone 3 | 31,00 | 35,00 | 42,00 | 31,00 | 35,00 | 40,36 |
| Petits moules à relief (en degré) | ||||||
| Sans écran | Avec écran | |||||
| Situation de construction | Protégée | Normale | Exposée | Protégée | Normale | Exposée |
| Zone 1 | 28,80 | 26,57 | 35,00 | 19,29 | 24,23 | 31,00 |
| Zone 2 | 26,57 | 31,00 | 38,66 | 24,23 | 26,57 | 35,00 |
| Zone 3 | 31,00 | 35,00 | 42,00 | 26,57 | 31,00 | 36,87 |
| Grands moules d’aspect plat (en degré) | ||||||
| Sans écran | Avec écran | |||||
| Situation de construction | Protégée | Normale | Exposée | Protégée | Normale | Exposée |
| Zone 1 | 24,23 | 26,57 | 33,02 | 21,80 | 24,23 | 28,81 |
| Zone 2 | 26,57 | 28,81 | 36,87 | 24,23 | 24,23 | 33,02 |
| Zone 3 | 28,81 | 33,02 | 40,36 | 24,23 | 28,81 | 36,87 |
| Grands moules à relief (en degré) | ||||||
| Sans écran | Avec écran | |||||
| Situation de construction | Protégée | Normale | Exposée | Protégée | Normale | Exposée |
| Zone 1 | 19,29 | 21,80 | 31,00 | 16,70 | 19,29 | 26,57 |
| Zone 2 | 19,29 | 26,57 | 35,00 | 16,70 | 24,23 | 31,00 |
| Zone 3 | 26,57 | 31,00 | 38,66 | 24,23 | 26,57 | 35,00 |
La pose au bardage et les accessoires de pose

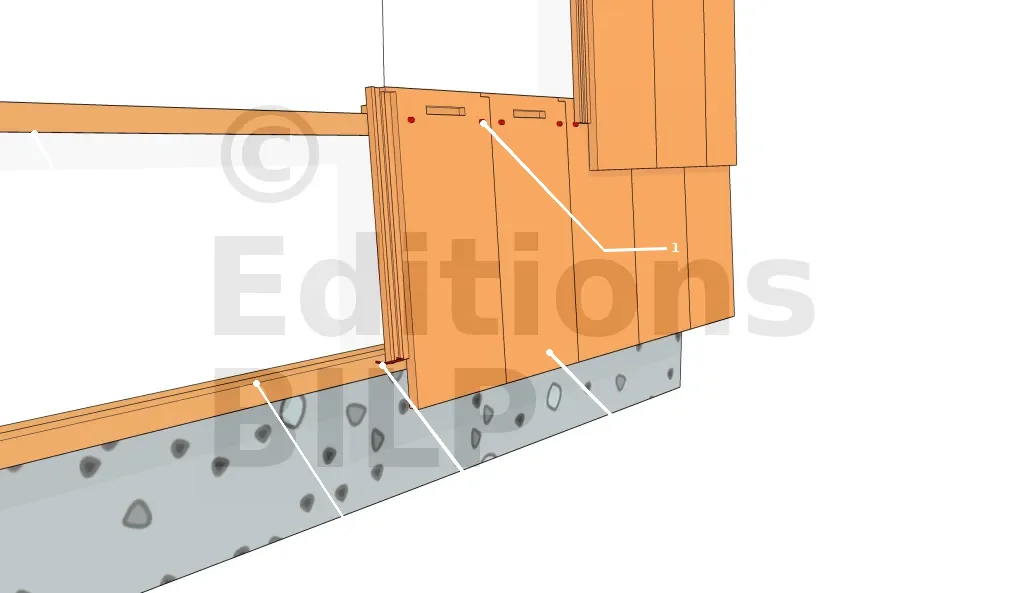

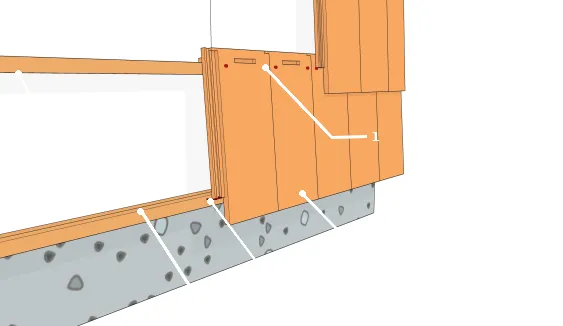

- 1 : vis
- 2 : tuile
- 3 : crochet
- 4 : chanlatte
- 5 : liteau
Les tuiles sont fixées en tête par des vis en acier ou galvanisées (60 mm ou 45 mm).
Le pied de la tuile est fixé par un crochet (à agrafe, à pointe, de pannetonnage) en acier inoxydable ou galvanisé.
- 1 : chevron
- 2 : contrelattes

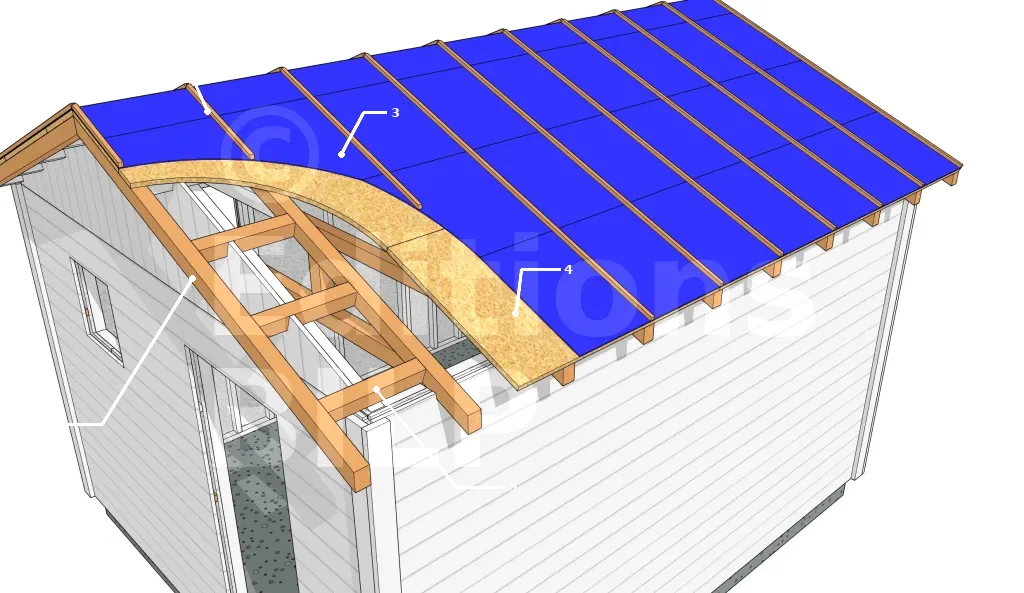

- 3 : écran de sous-toiture
- 4 : panneaux OSB
- 5 : entretoise
La présence d’écran de sous-toiture permet d’abaisser de quelques degrés la pente minimale requise. L’écran (souple ou rigide) est fixé entre les chevrons et les contre-lattes. Il offre une aération à la toiture, et surtout, il a pour rôle de recueillir la neige poudreuse et d’évacuer les eaux de fonte. L’écran s’arrête au ras de l’égout.

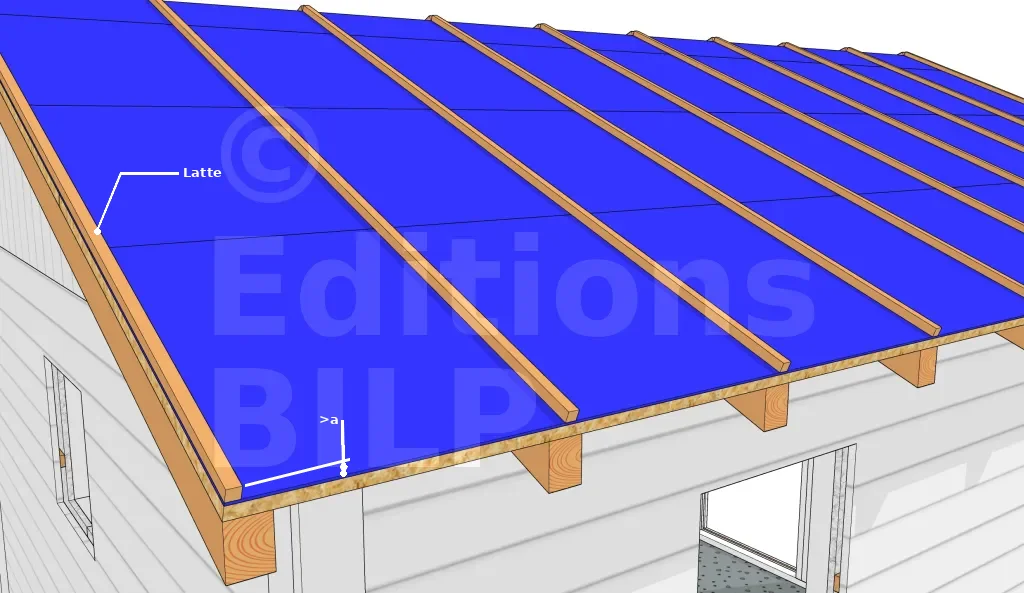

- a= 2cm
Les contrelattes sont fixées sur les chevrons. Elles ont pour rôle de relever le niveau d’appui des liteaux pour qu’il y ait une ventilation entre l’écran et le dos des tuiles. Une contrelatte doit avoir au moins une épaisseur de 2 cm.

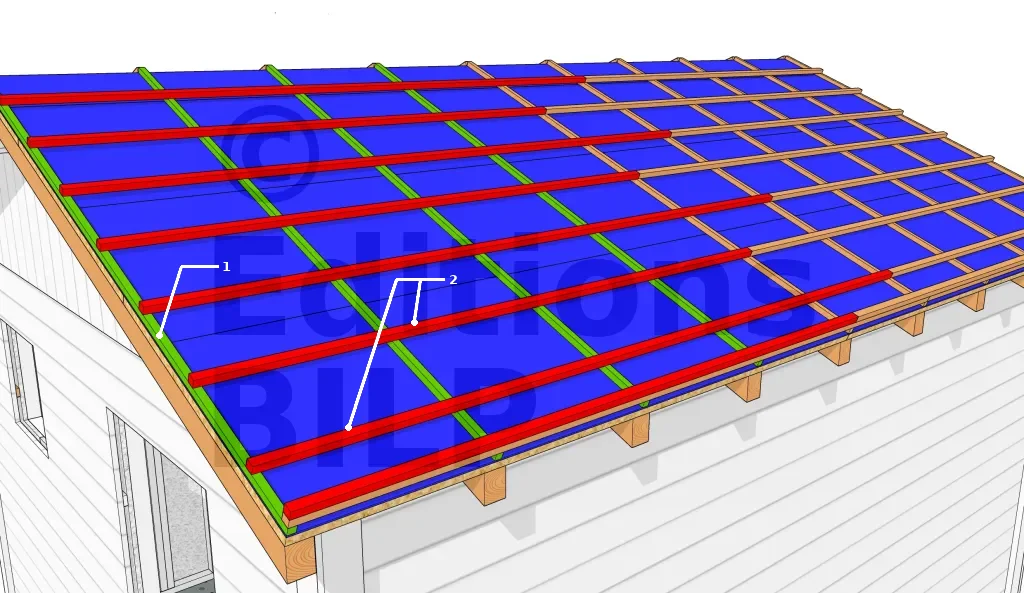

- 1 : Contrelattes (appuis)
- 2 : Liteaux
Les liteaux sont disposés de manière parallèle. Ils sont fixés par clou, agrafe ou vis à chaque intersection avec les chevrons (ou contrelattes). Un liteau doit au moins être fixé sur trois appuis.
Pour le cas des tuiles à emboîtement, la dimension des liteaux varient de 22x25mm à 38x50mm selon le poids des tuiles.
<pagebreak1>
Le pureau
