La conception et la planification

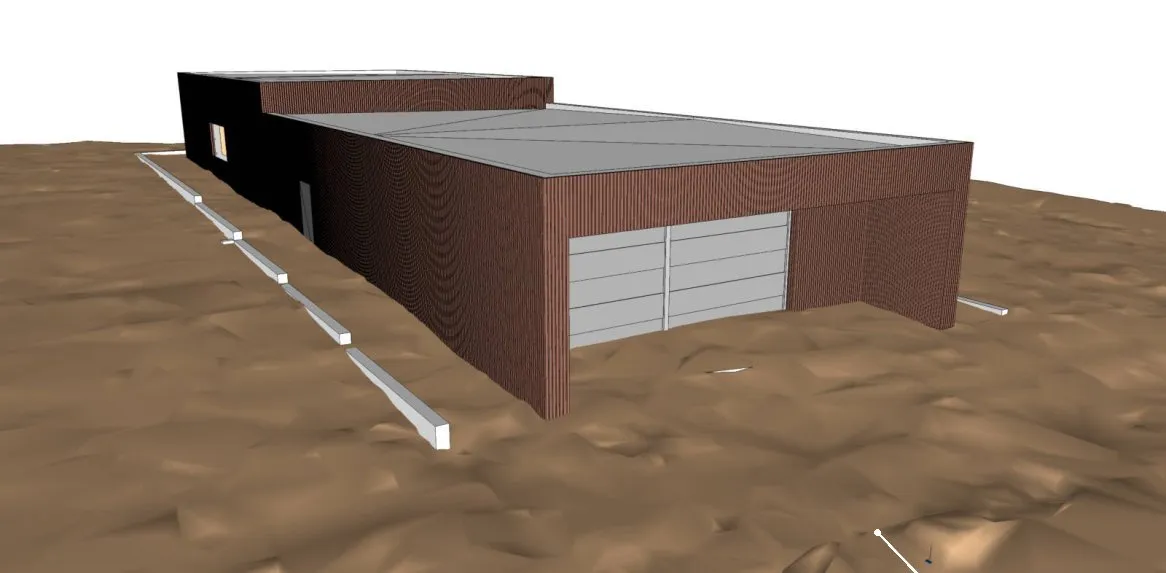

Pour mener à bien les opérations, nous avons pris une image 3D de notre terrain et la modélisation en 3D du bâtiment BILP.
L’image 3D du terrain a été prise par un drone. Les reliefs sont bien présentés et la photo est plus fiable que celle issue de Google Earth car elle est à jour.
Les étapes du terrassement

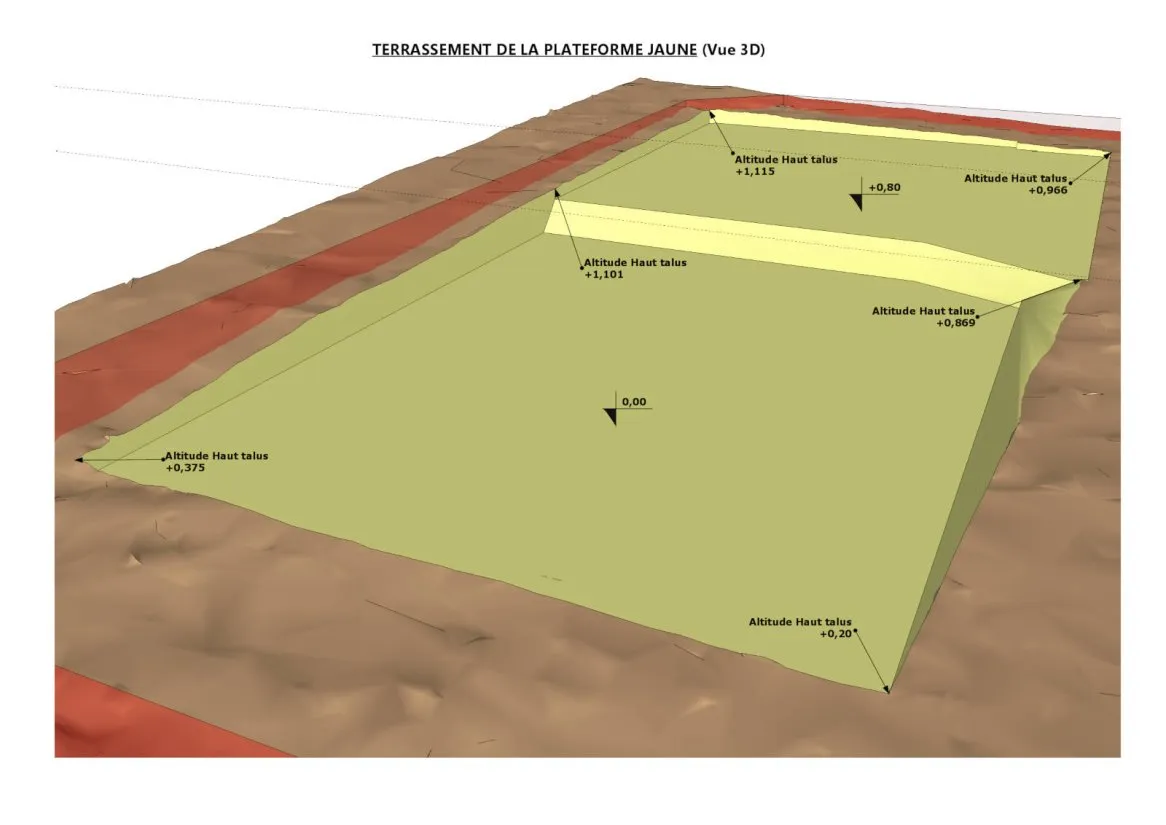

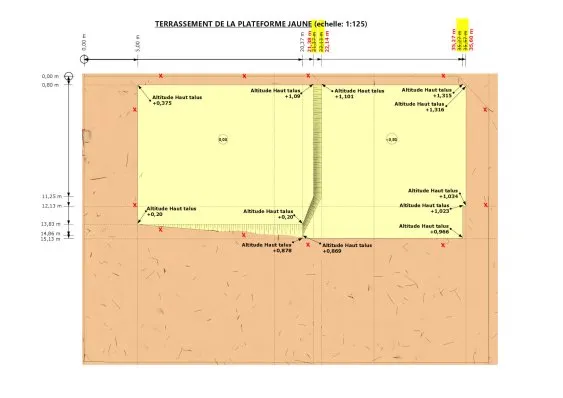

ETAPE 1 : La plateforme jaune (terrain fini)
Nous avons placé des chaises d’implantions au niveau des X. Les limites du terrain ont été prises comme points et/ou lignes de référence. La partie en jaune sera décaissée en premier lieu.
C’est sur cette zone que tous les ouvrages vont être édifiés (mur de soutènement et la Maison BILP). Nous avons pris 70cm de marge par rapport aux ouvrages à bâtir pour avoir un espace de travail qui n’est pas trop étroit.

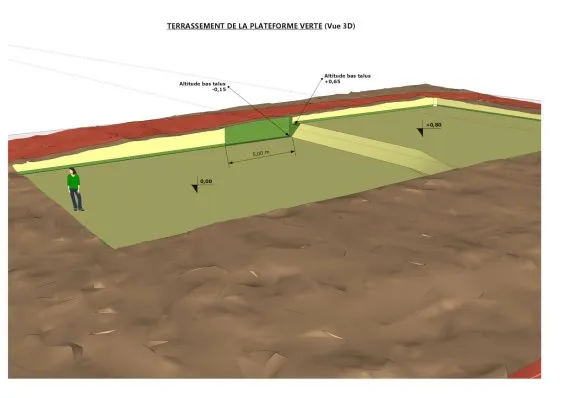

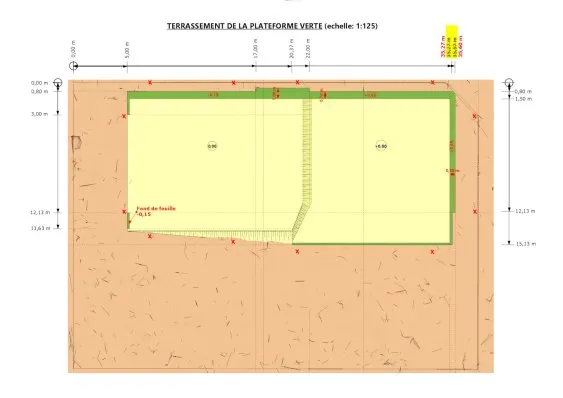

ETAPE 2 : La plateforme verte
Les parties en vert sont destinées à recevoir les semelles du mur de soutènement. Les fonds de ces semelles se trouvent à -15 cm et à +65 cm par rapport à notre niveau de référence.

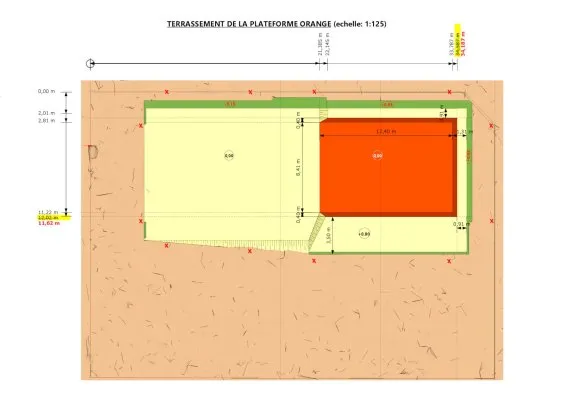

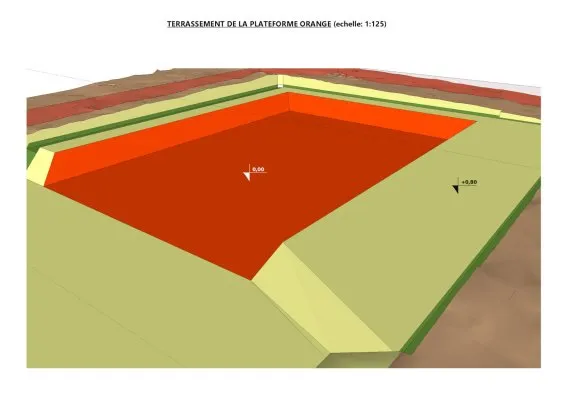

ETAPE 3 : La plateforme orange (le vide sanitaire)
Nous avons deux niveaux de plancher sur le projet Maison BILP. Au début, nous avons conçu un bâtiment avec des vides sanitaires non visitables. Par la suite, nous avons changé d’idée et le vide sanitaire sur la partie haute du bâtiment sera visitable. En effet, ce vide sanitaire nous sera utile pour ranger des matériels ou autre car la Maison BILP est conçue pour être un bâtiment à usage polyvalent.

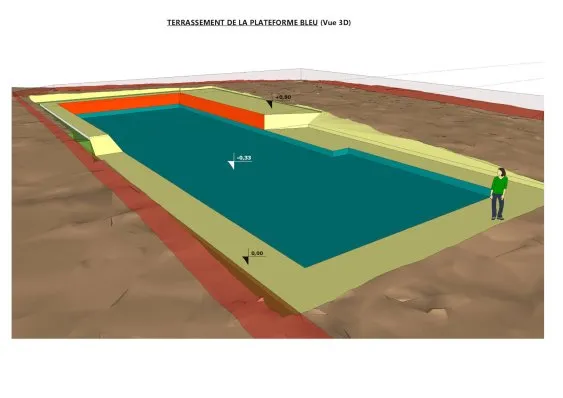

ETAPE 4 : La plateforme bleue (niveau du fond des têtes de pieux)
La structure des fondations de la Maison BILP est composée de pieux sur lesquelles vont venir s’appuyer des têtes de pieux (les semelles) qui vont soutenir les longrines.
Nous avons conçu cette plateforme pour éviter que les gonflements et les dégonflements du sol argileux de notre terrain mettent les longrines sousTEXTE APRES GLOBAL
