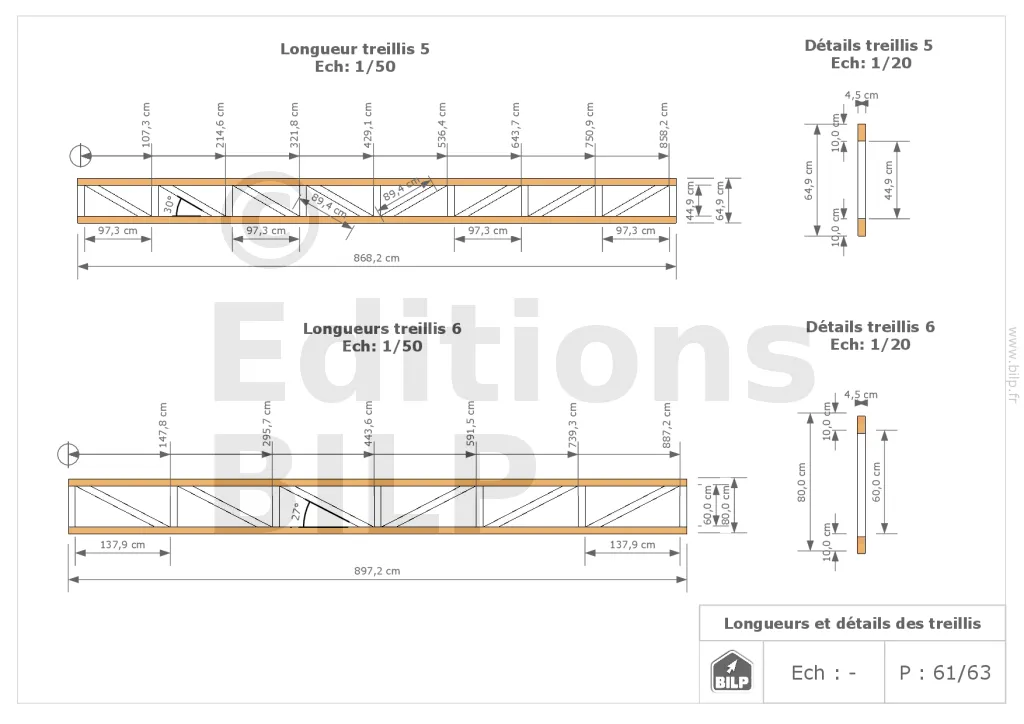

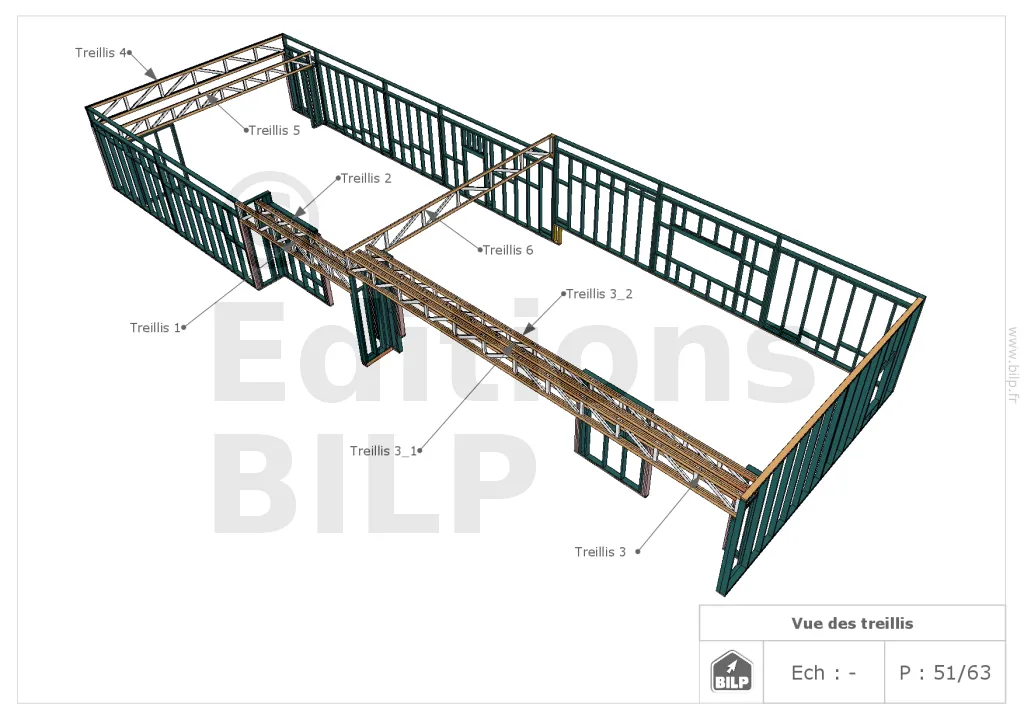

La réalisation des plans d’exécution des treillis

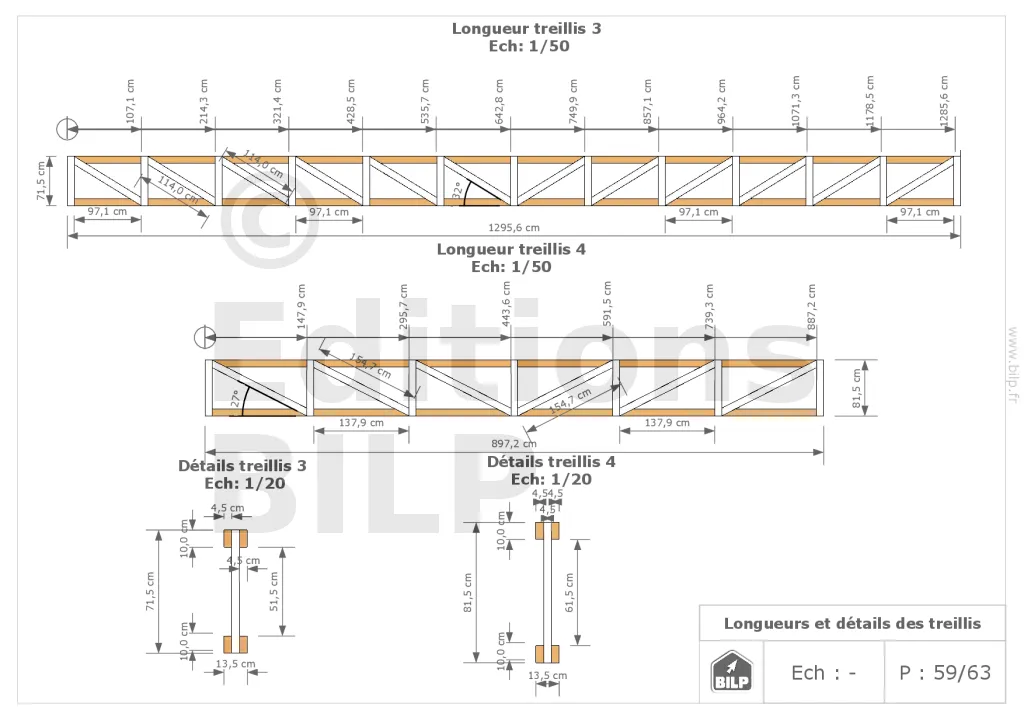

Les plans pour toute la réalisation du Projet Maison BILP ont été effectués par l’équipe de BILP. Les plans ont été réalisés pour les auto-constructeurs avec tous les détails de mise en œuvre.
Les plans ont été simplifiés autant que possible pour faciliter la lecture. Les réalisations de ces deux treillis sont exposées plus loin. Tous les éléments de l’ossature sont numérotés pour faciliter la pose, la mise en œuvre, et surtout la localisation.
Le façonnage des treillis

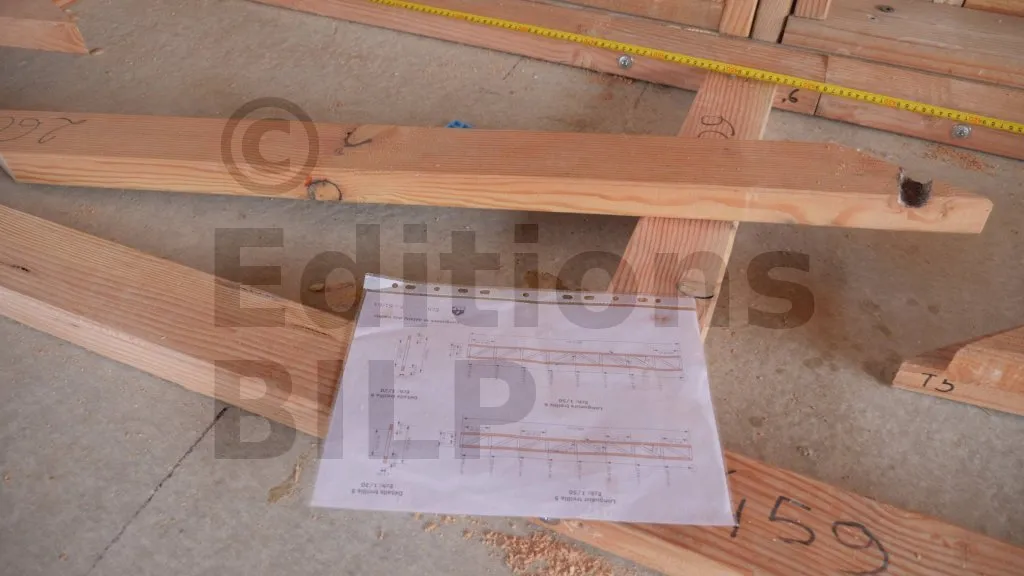

Il est important de bien lire et de savoir identifier tous les éléments d’un treillis pour éviter tout gaspillage de matériaux ou de bois. Afin de réduire au maximum les chutes, nous avons répertorié tous les éléments en bois, y compris les grandes chutes. , qui sont réutilisées pour fabriquer de petites pièces comme les montants et les diagonales.

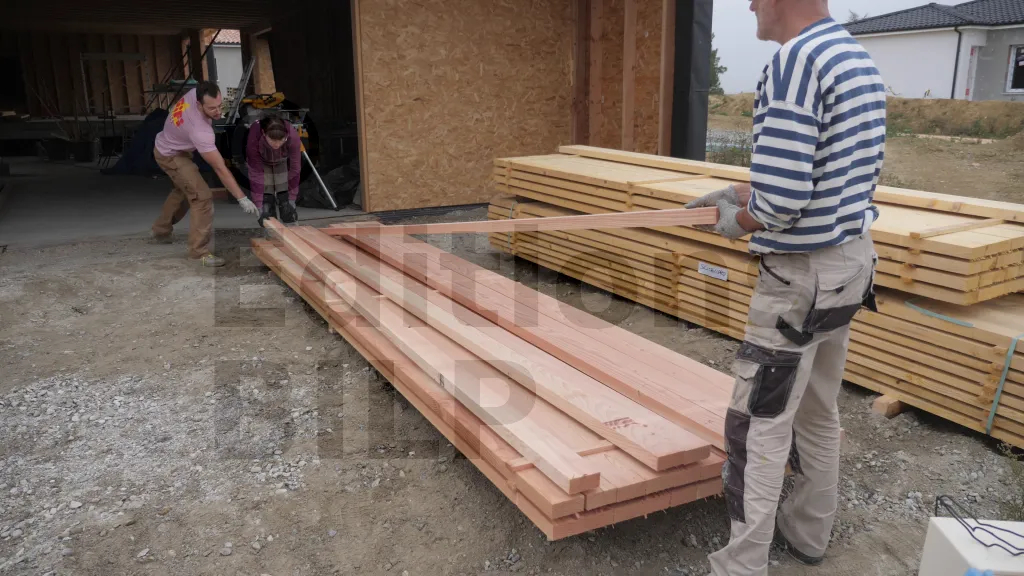

Les treillis seront soumis à des charges importantes, c’est pourquoi il est essentiel d’être rigoureux lors du choix du bois, en particulier celui destiné à être utilisé comme membrure. Les membrures doivent être exemptes d’imperfections telles que les nœuds et les flaches. Il faut également éviter les bois déformés ou cintrés, car ces défauts peuvent compromettre la résistance mécanique du bois.
La mise en œuvre des treillis de type Howe
Après avoir effectué le choix des bois, l’identification et la coupe des pièces du treillis, la fabrication du treillis suit les opérations suivantes.

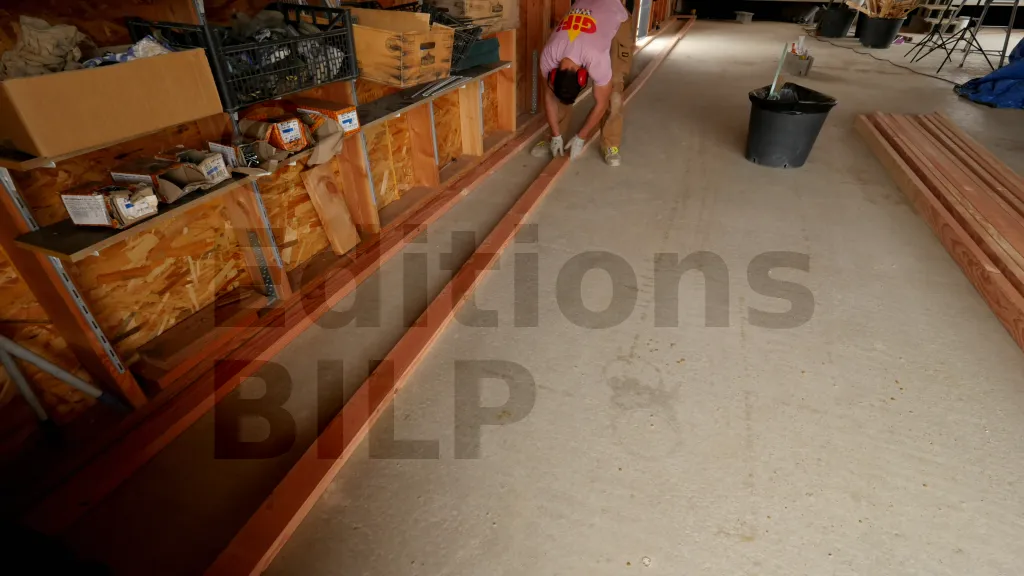

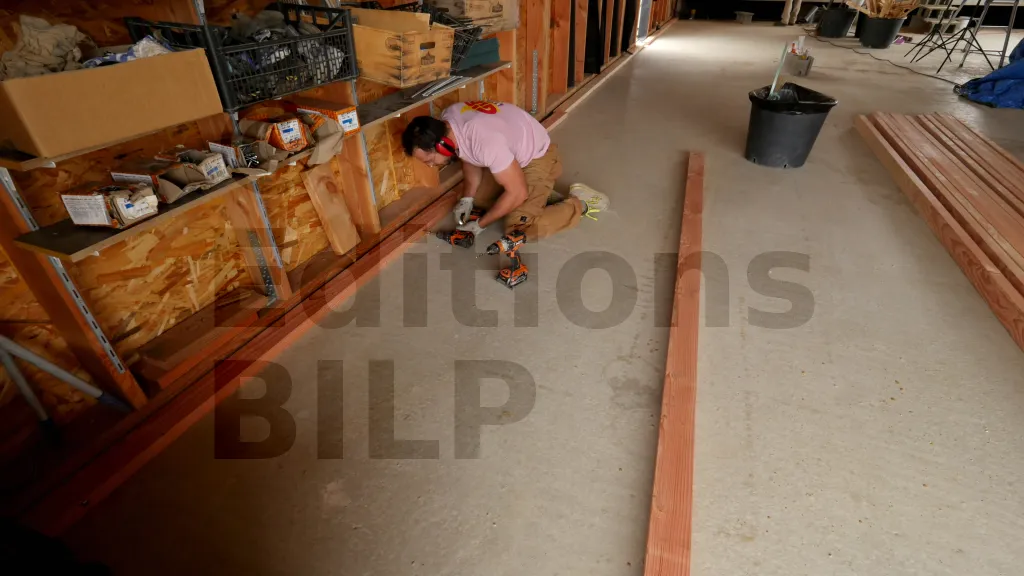

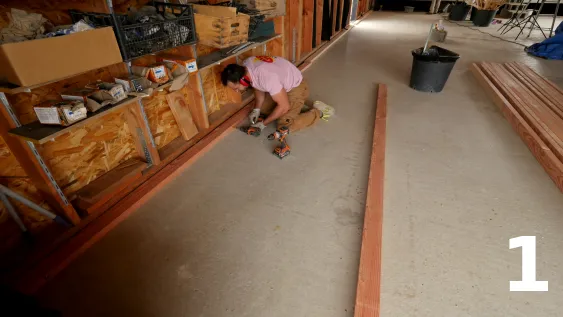

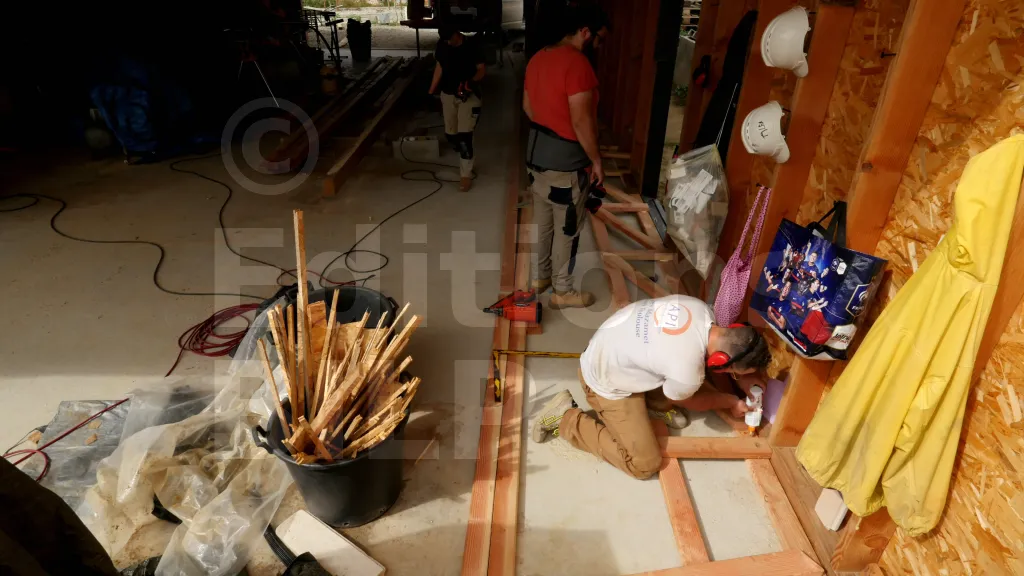

Pour être précis lors de la prise de mesures ainsi que lors des différents réglages et d’ajustages, la première membrure doit être provisoirement fixée à un élément stable. Dans ce projet, nous l’avons fixé aux lisses basses de l’ossature des murs. En effet, les basses lisses, étant bien droites, facilitent les réglages et les ajustages. La membrure a été fixée avec des vis pour charpentier tête large bombée tous les mètres.
Pour minimiser les erreurs de mesure, il est toujours préférable d’utiliser les cotes cumulées. Elles sont systématiquement intégrées dans les plans réalisés par l’équipe de BILP.

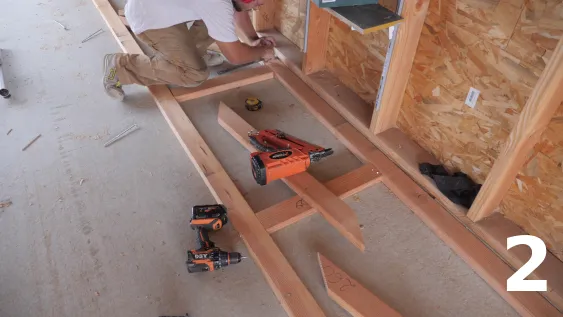

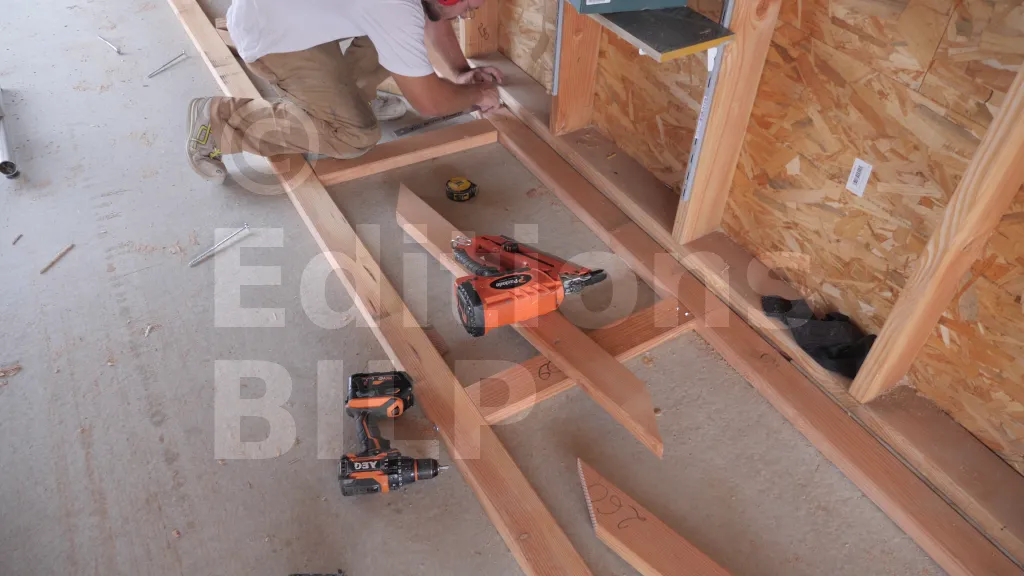

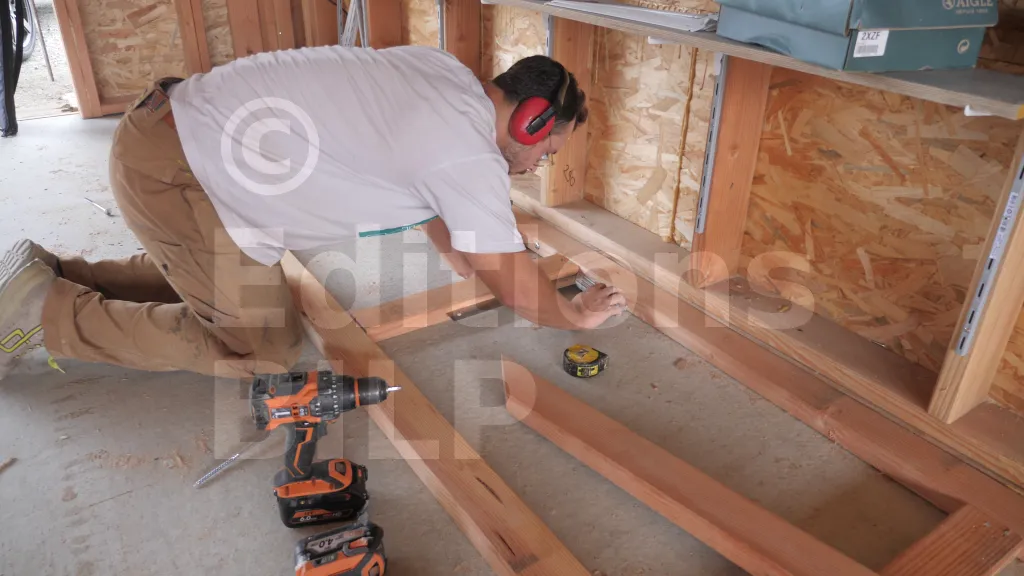

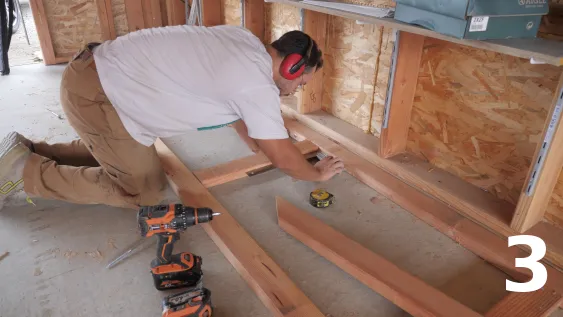

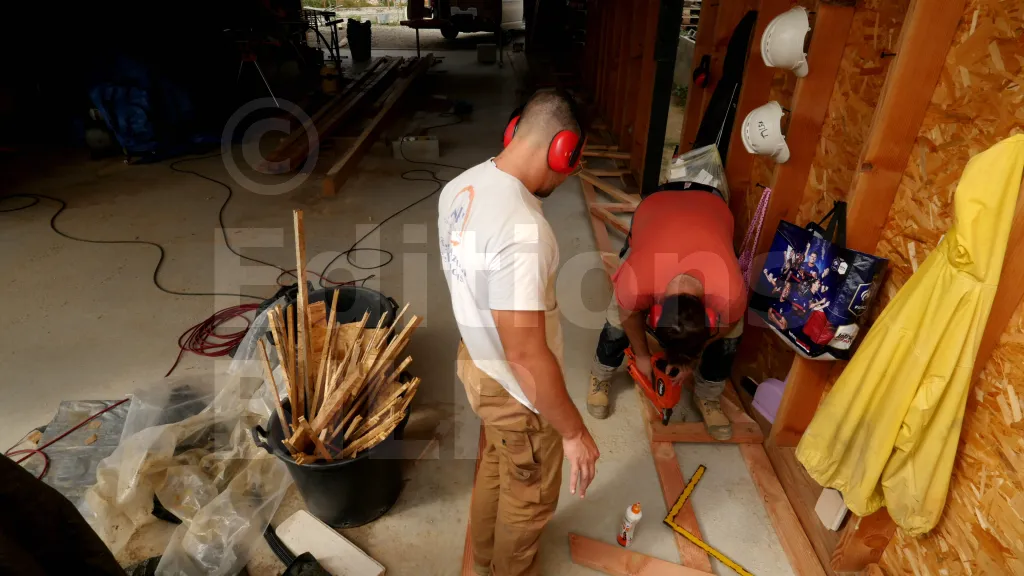

Les montants ont été placés à leurs emplacements, puis leurs équerrages ont été vérifiés et ajustés.

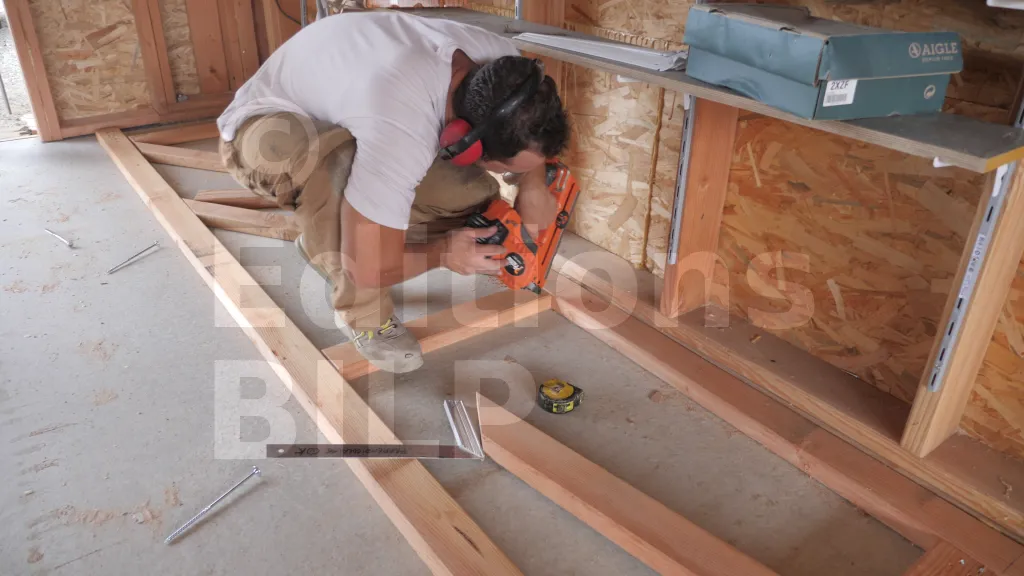

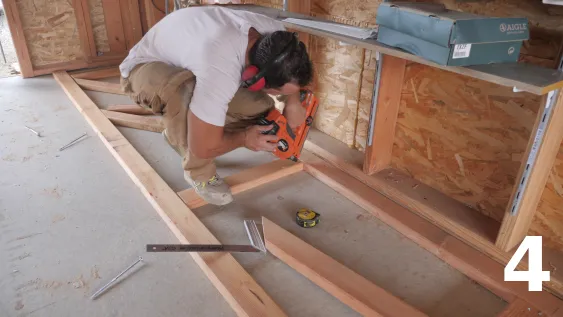

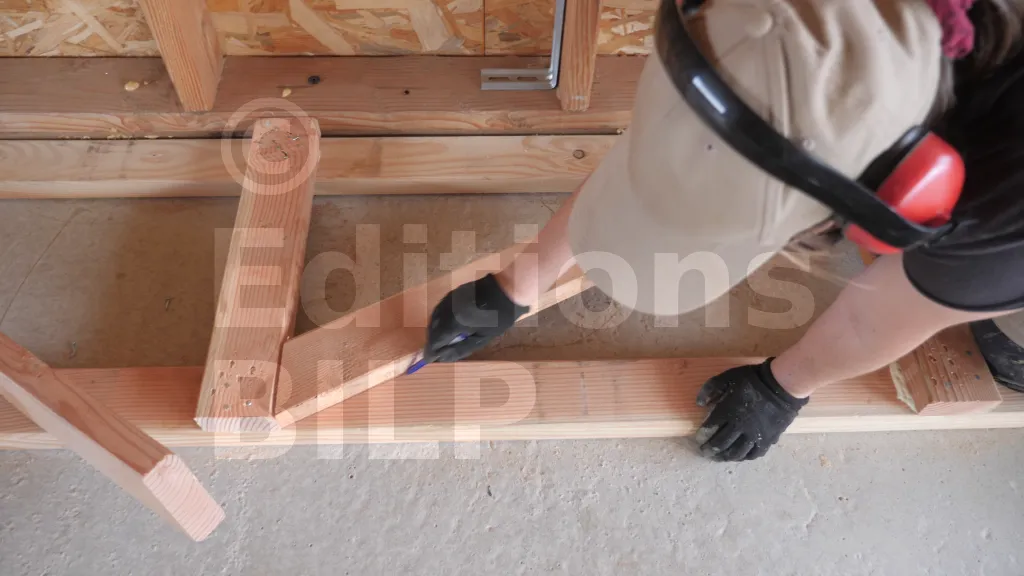

Après avoir ajusté l’équerrage, le montant est bloqué avec un pied, puis fixé sur la membrure avec deux clous inclinés à 45°.

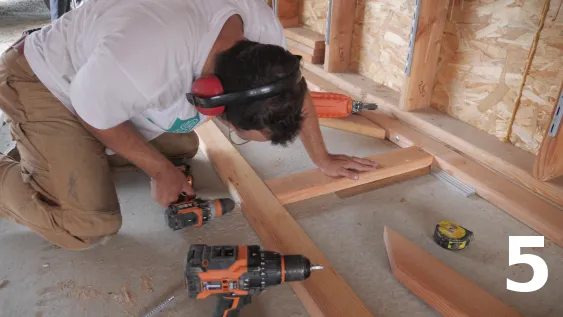

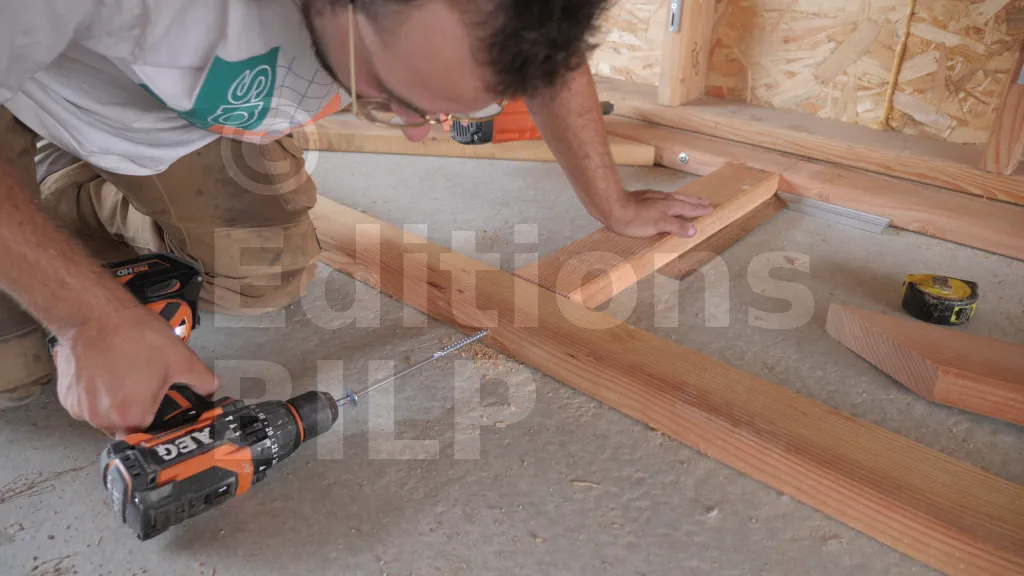

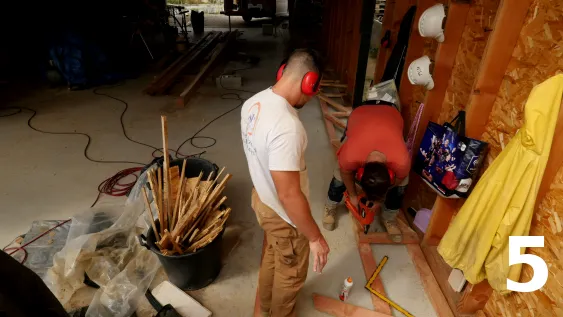

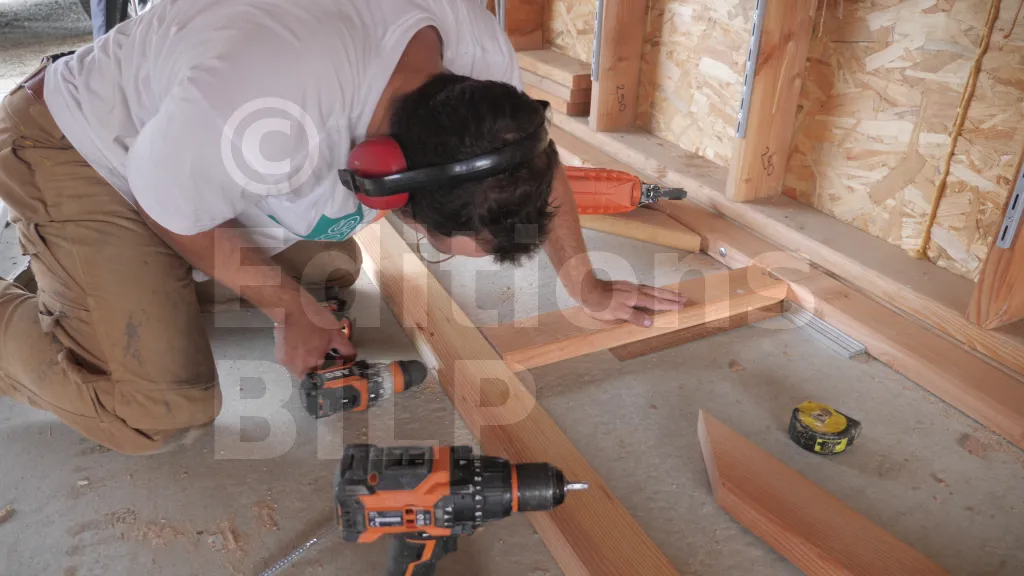

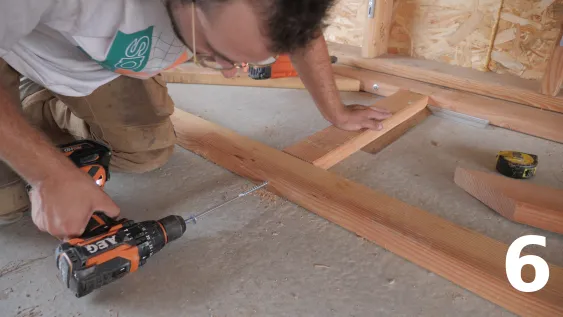

Une fois le montant fixé sur la première membrure, la deuxième membrure est mise en place. L’équerrage du montant par rapport à cette deuxième membrure est vérifié et ajusté (si nécessaire). Ensuite, l’emplacement de la fixation sur la membrure et sur le montant doit être pré-percé pour éviter les fissures du bois au moment du vissage.
La membrure est fixée aux montants à l’aide de vis de charpente à tête ronde large avec un filetage partiel. Avant de fixer la membrure, il faut mettre en place la diagonale précédente car sa fixation se fait par emboîtement forcé entre les montants et les membrures.

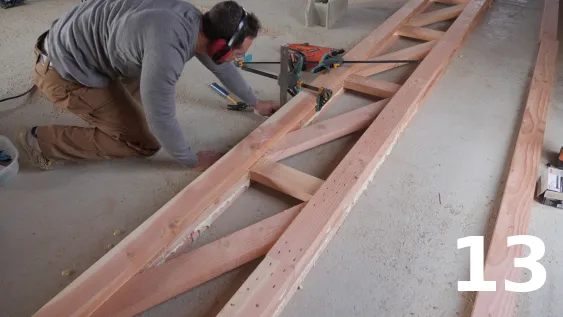

Répétez les opérations pour les autres montants et les diagonales suivantes.
Voici une vidéo sur la réalisation de cette étape :
La mise en œuvre des treillis de type Howe ( min)
La mise en œuvre des treillis de type Howe avec deux membrures moisées
La première opération de ce deuxième type de treillis est identique à celle du premier, et les opérations suivantes se déroulent comme suit.

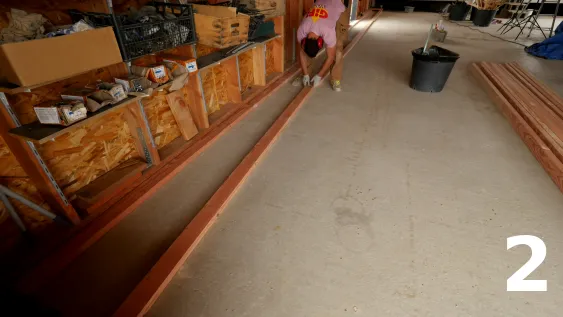

Après avoir fixé la première membrure sur les lisses basses, il faut maintenant placer la deuxième membrure à une distance égale à la hauteur du treillis (selon les plans).

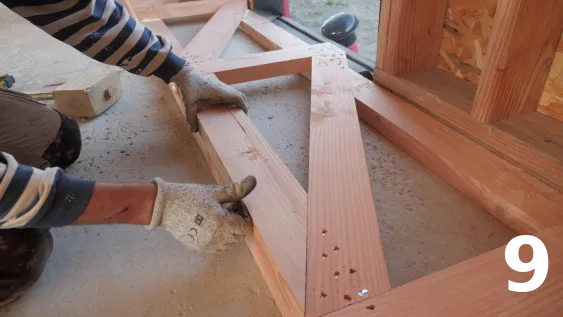

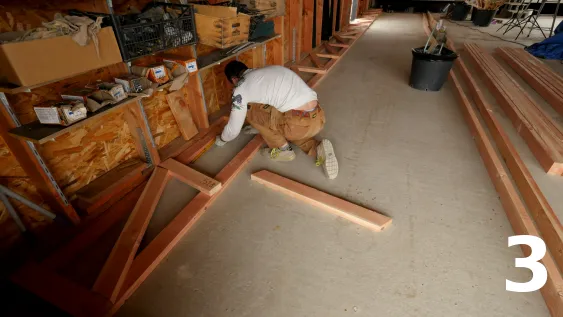

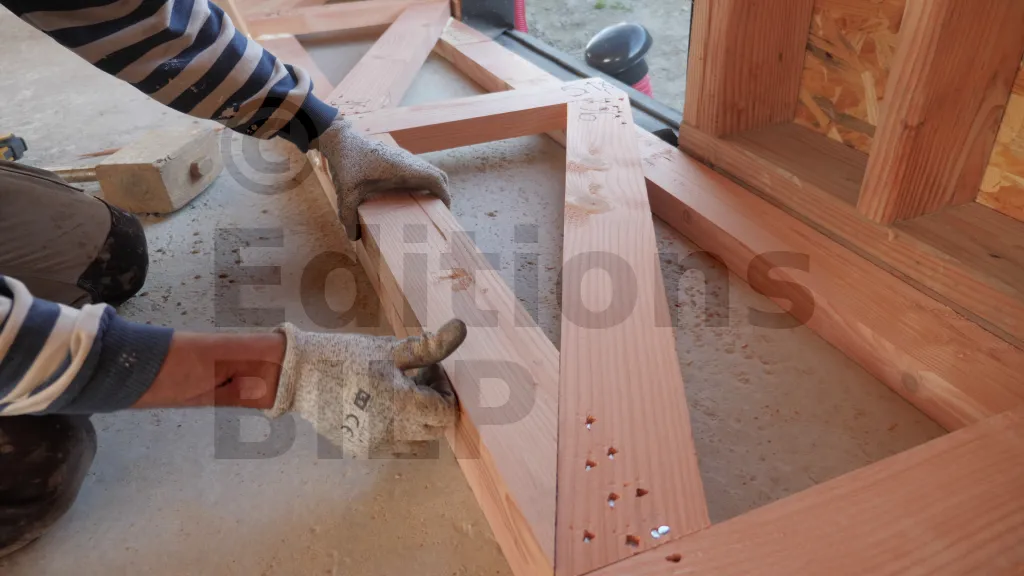

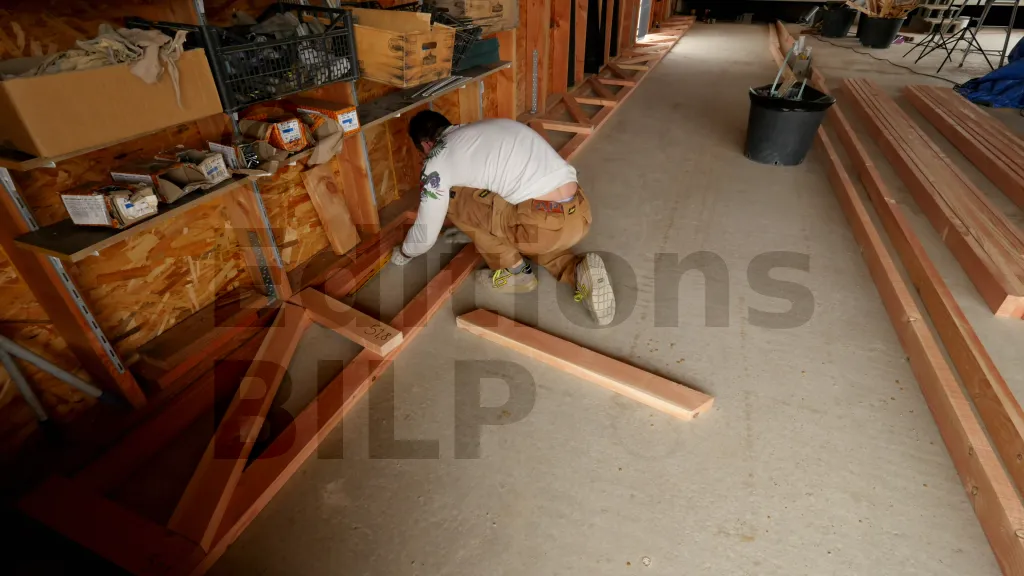

Les montants et les diagonales sont placés provisoirement à leurs emplacements. Ensuite, l’équerrage des montants doivent être vérifiés.

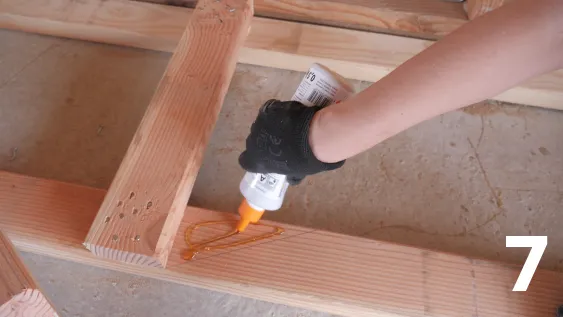

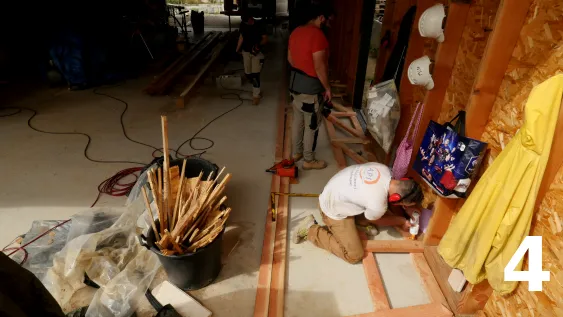

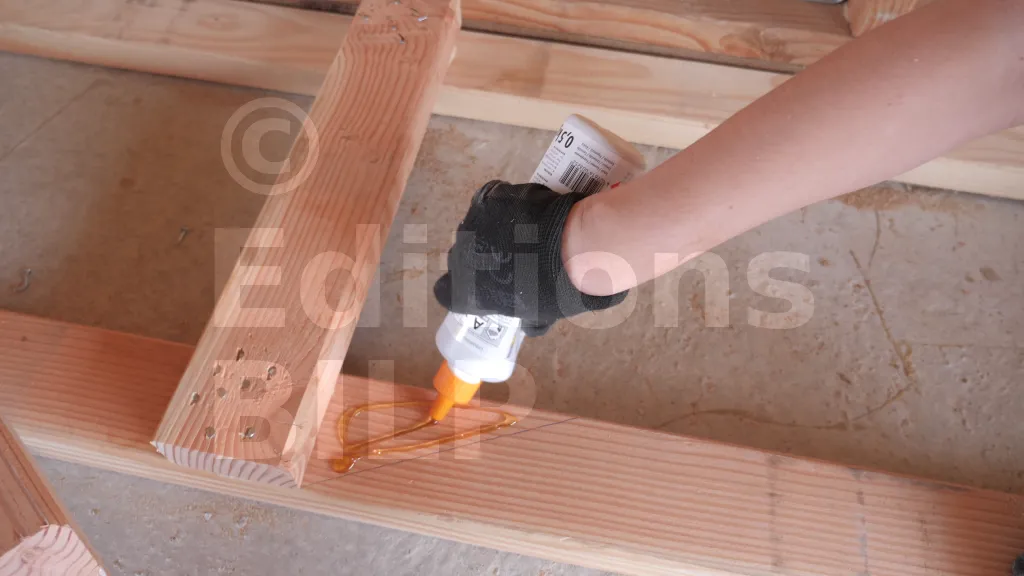

Une couche de colle est appliquée sur les membrures au niveau des points de contact avec les montants.

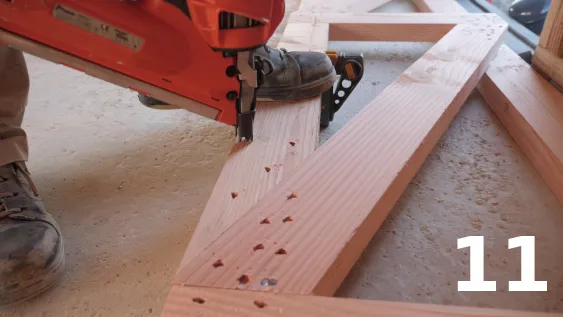

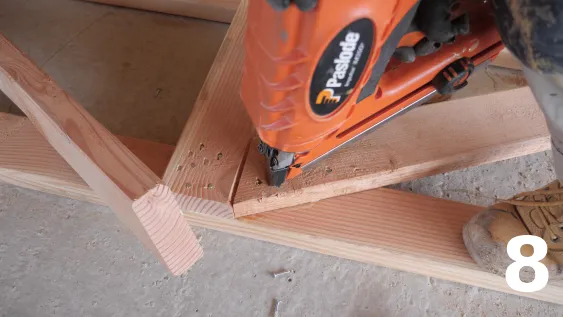

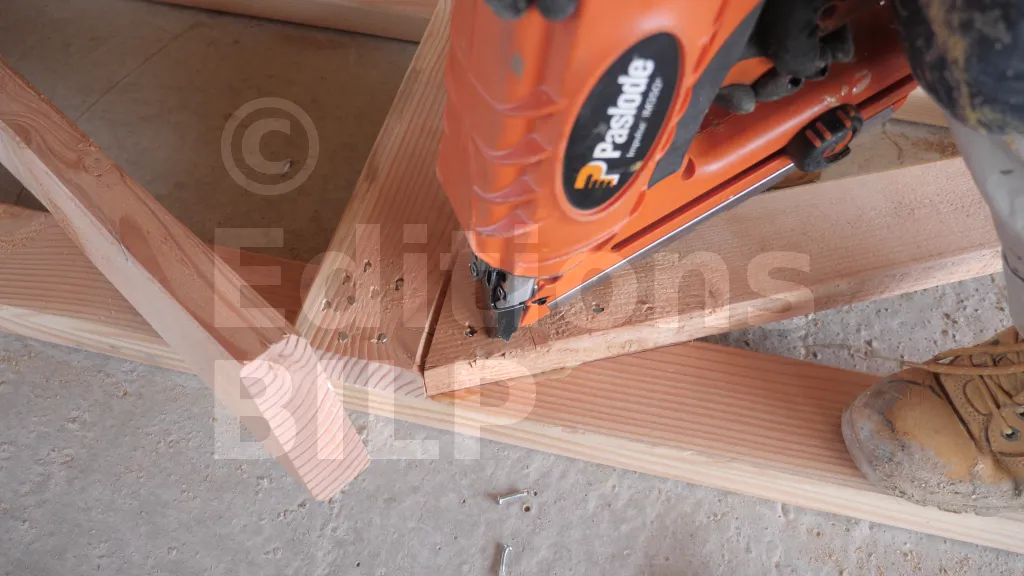

Outre l’encollage, les montants sont fixés à l’aide de clous, à raison de quatre à cinq clous par point de contact.

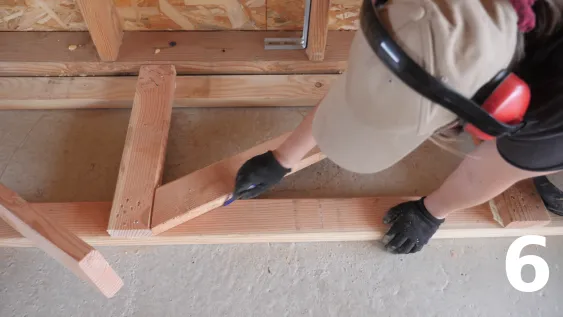

Afin éviter le gaspillage et repérer les surfaces où appliquer la colle pour la fixation, il est nécessaire de tracer les limites des points de contact des diagonales avec les membrures.
Il ne faut pas dépasser les traçages pour obtenir une finition propre.
Nous n’avons pas trouvé de pièce de bois assez longue pour réaliser les membrures. La solution que nous avons adoptée est la réalisation d’un assemblage de bois.

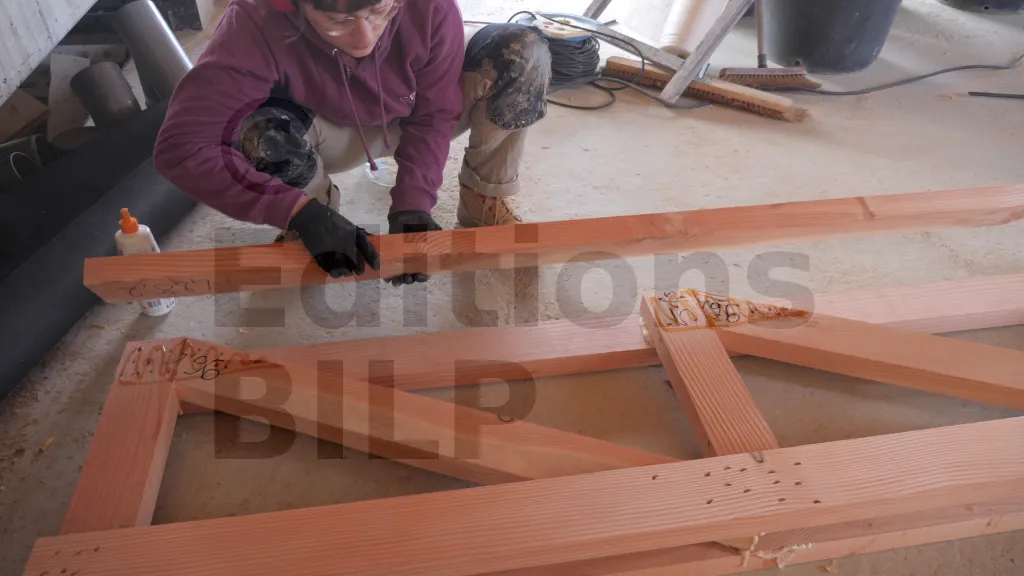

Il existe plusieurs types d’assemblage de pièces bout à bout, mais pour faciliter la mise en œuvre, les membrures sont assemblées en utilisant de petites pièces de bois. En plus de leur rôle de connecteur, ces pièces renforcent la résistance de la structure.

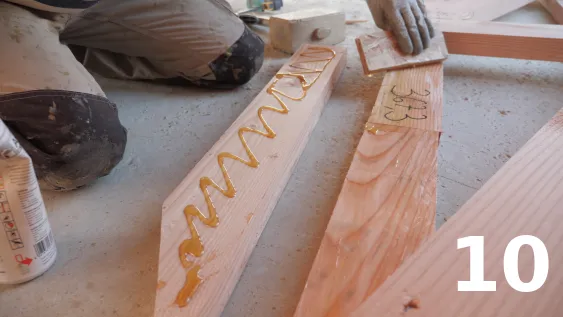

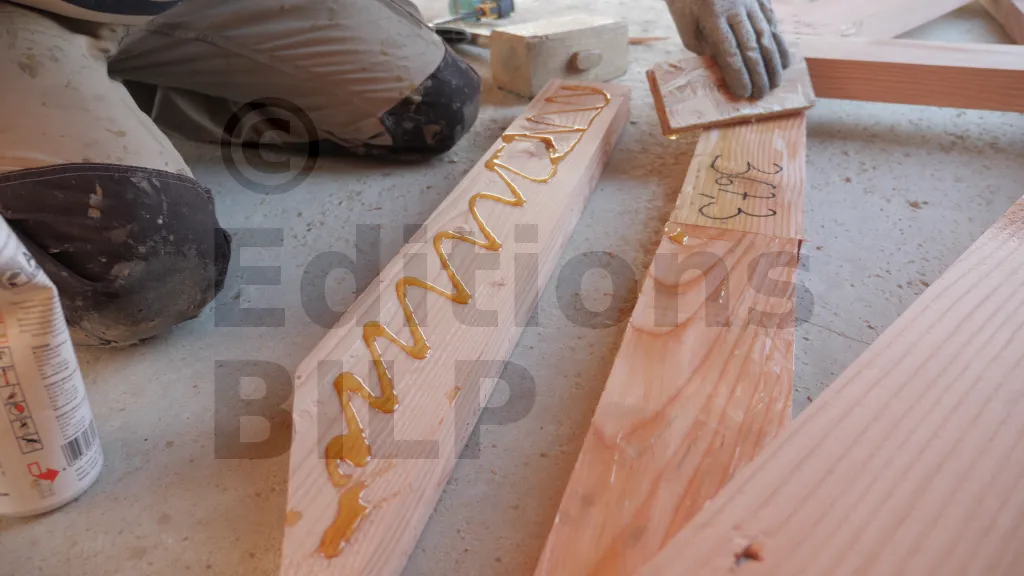

Il faut bien étaler la colle sur toutes les faces ; utilisez une spatule si nécessaire. Cela garantit une adhérence optimale, réduit les vides entre les pièces de bois et évite ainsi les points de faiblesse dans la structure.

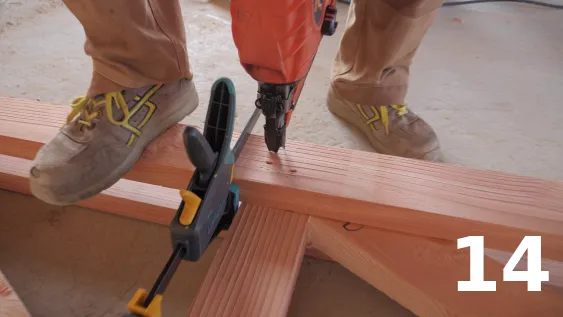

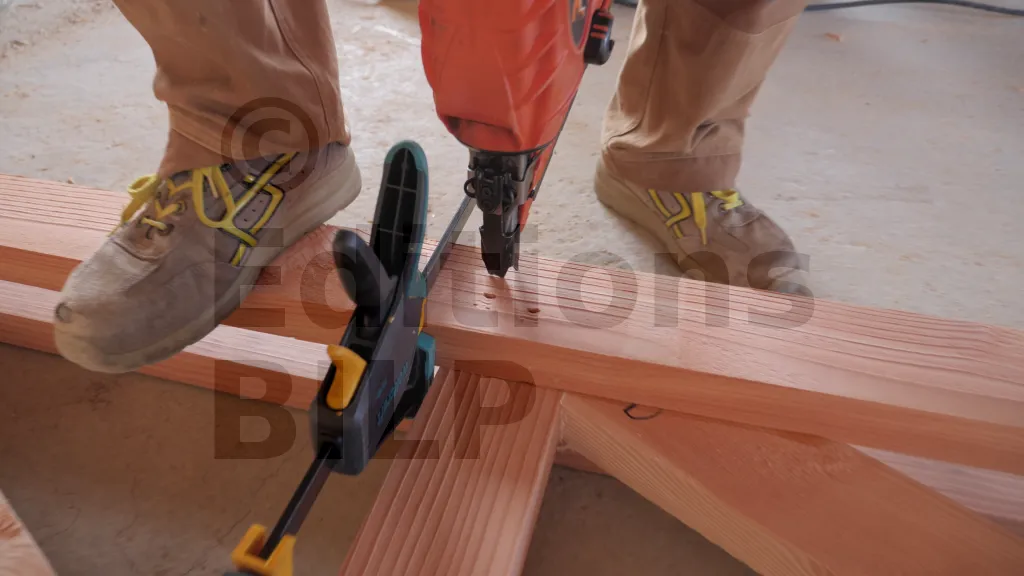

Les pièces d’assemblage doivent être maintenues avec des serre-joints jusqu’à ce que la colle soit sèche. En plus de l’encollage, la fixation est renforcée avec des clous disposés en quinconce sur toute sa surface.

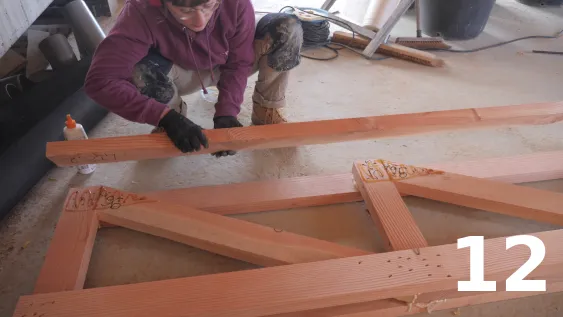

Appliquer de la colle sur les points de contact des membrures avec les montants et les diagonales. Comme pour les deux premières membrures, la colle doit être bien répartie sur les surfaces de contact.

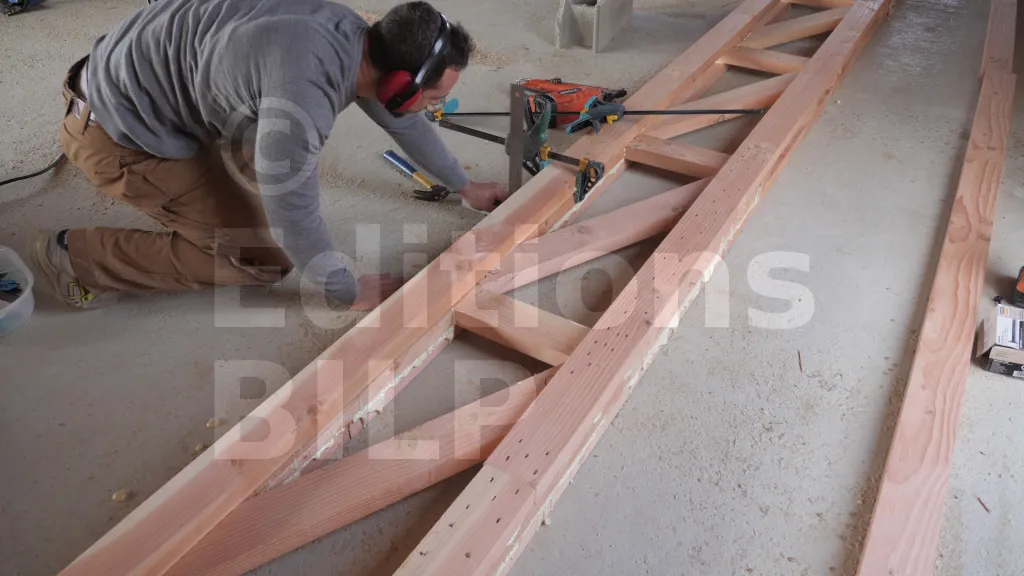

Avant que la colle ne sèche, il faut vérifier la planéité de la base du treillis. Cette opération est nécessaire pour faciliter le réglage de l’aplomb des treillis lors de la pose. Les membrures sont maintenues avec des serre-joints jusqu’à ce que la colle soit sèche.

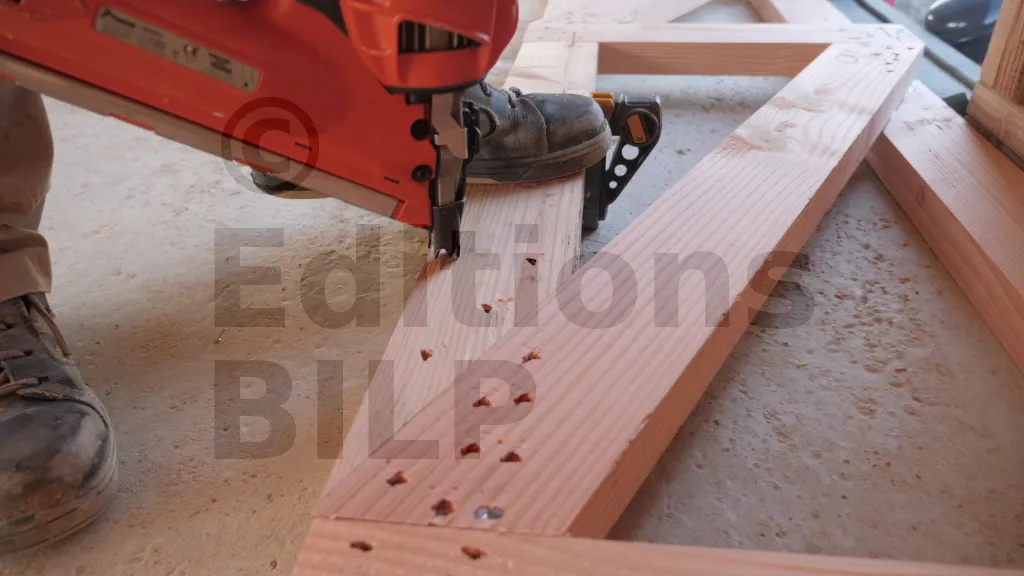

La fixation est réalisée à chaque point de contact entre les membrures, les montants, les diagonales et les pièces d’assemblage

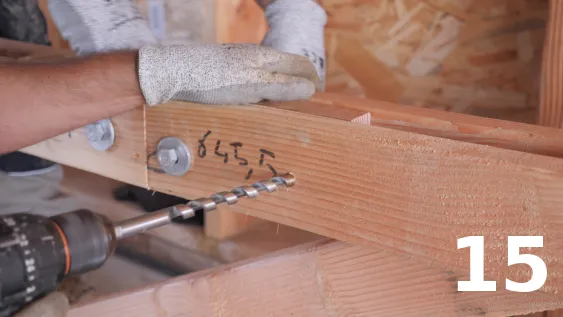

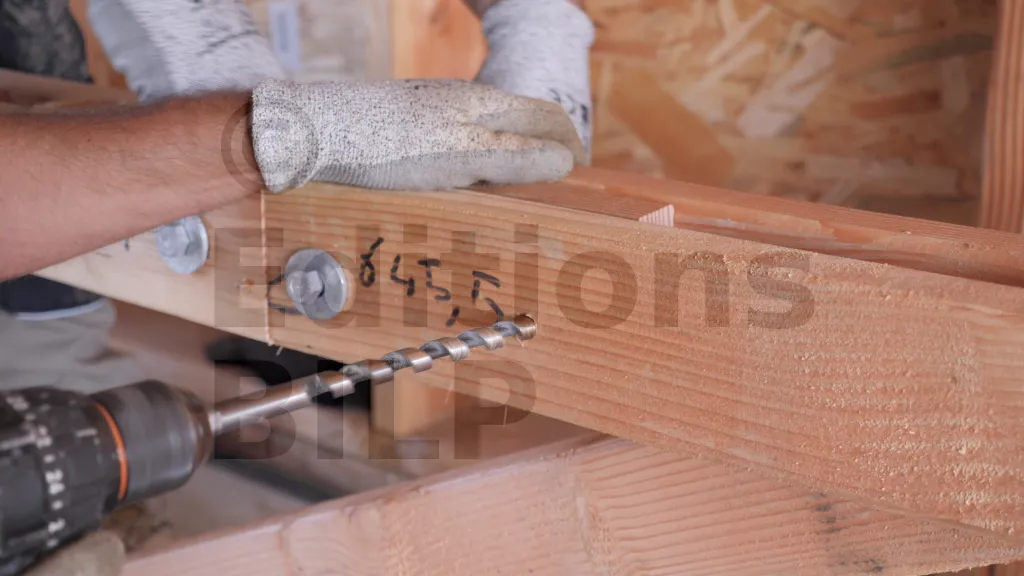

La fixation des pièces d’assemblage est renforcée à l’aide de boulons de charpente et écrous à tête hexagonale, et des rondelles. Pour ce faire, des trous sont réalisés avec une perceuse munie d’une mèche hélicoïdale dont le diamètre est égal à celui des boulons de charpente. Il faut quatre boulons pour chaque assemblage.
Voici une vidéo sur la réalisation de cette étape :
