Afin d’éviter toute erreur, que ce soit au niveau du repérage ou des dimensions, il est essentiel de savoir lire un plan. Les plans réalisés par l’équipe de BILP sont conçus pour être compréhensibles par les auto-constructeurs. Dans cet article, nous prenons comme exemple la réalisation de l’ossature du Mur inf3 sur le plan ci-dessous. Cette ossature est composée de montants, de lisses, de traverses, d’entretoises et de voiles de contreventement.
Montage de l’ossature
Le montage de toutes les ossatures des murs pour l’ensemble du projet suit les étapes suivantes.

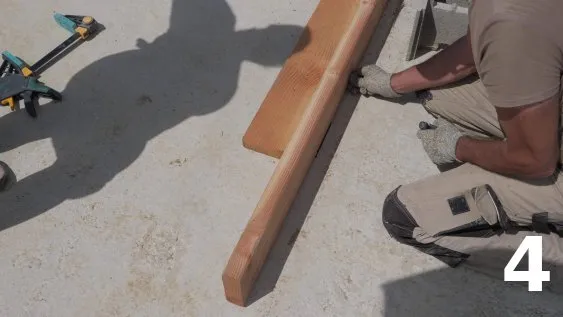

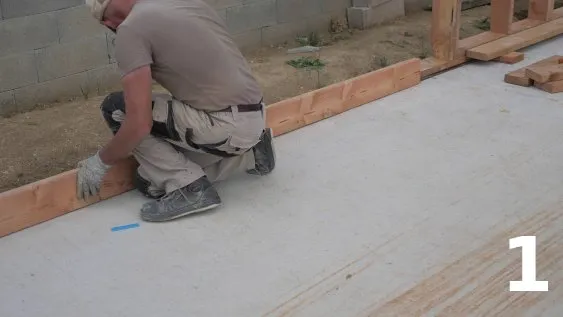

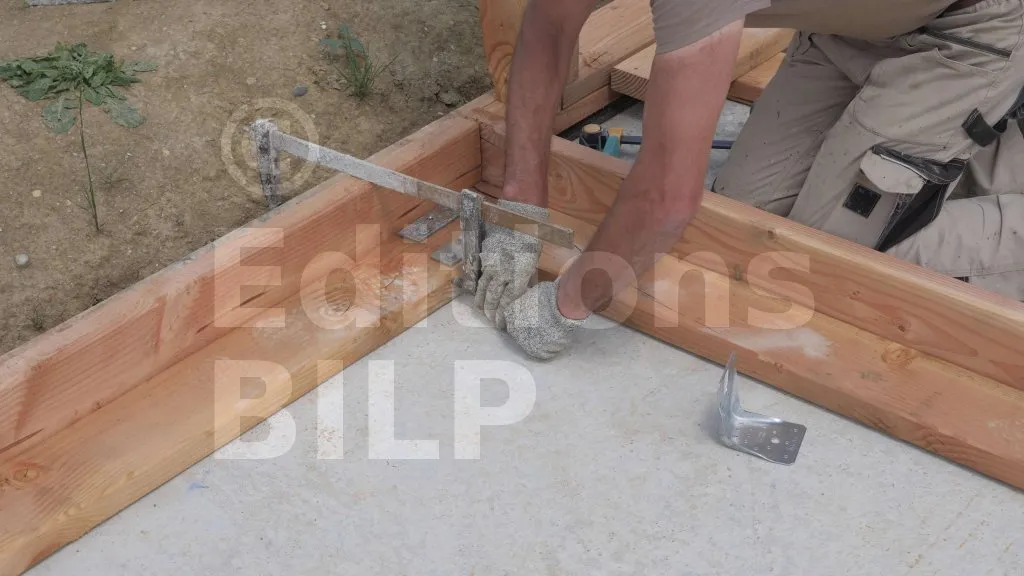

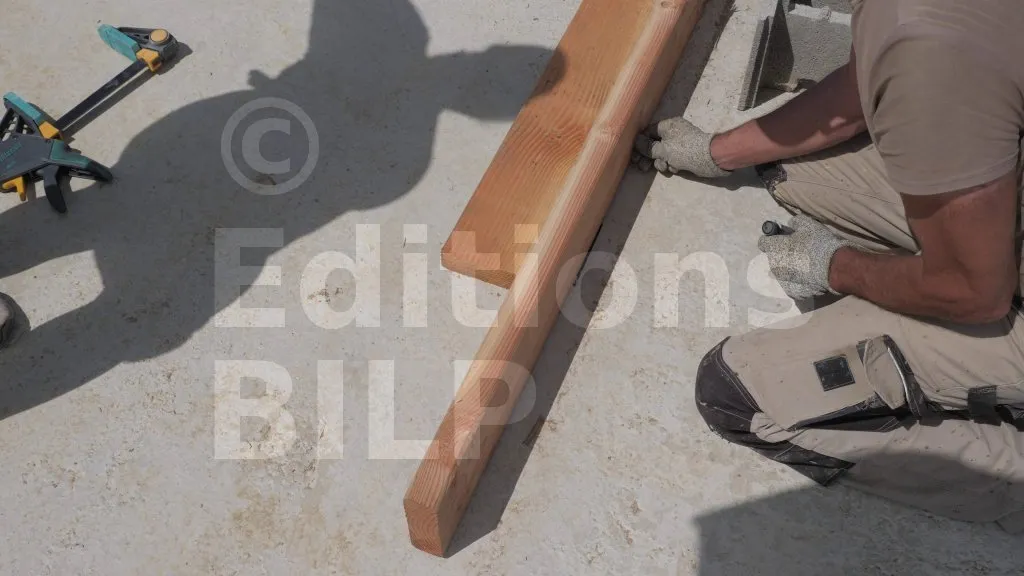

La traverse basse de l’ossature a été placée contre la lisse basse, installée précédemment. Il est important de bien positionner la traverse à son emplacement afin d’éviter tout déplacement une fois l’ossature montée.

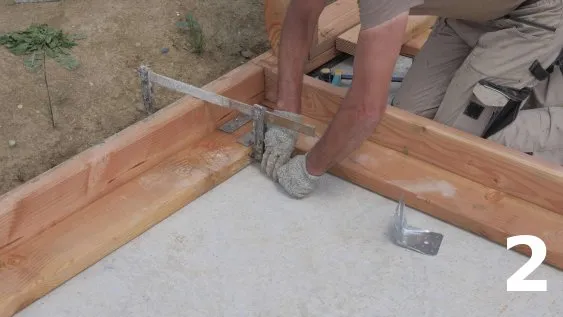

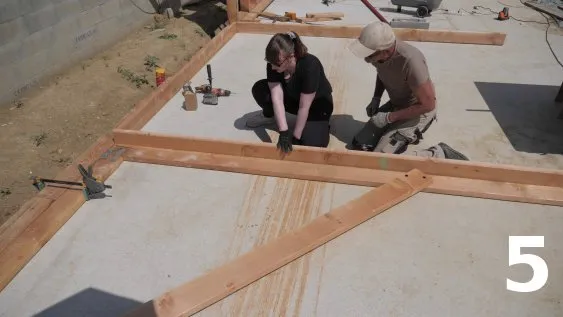

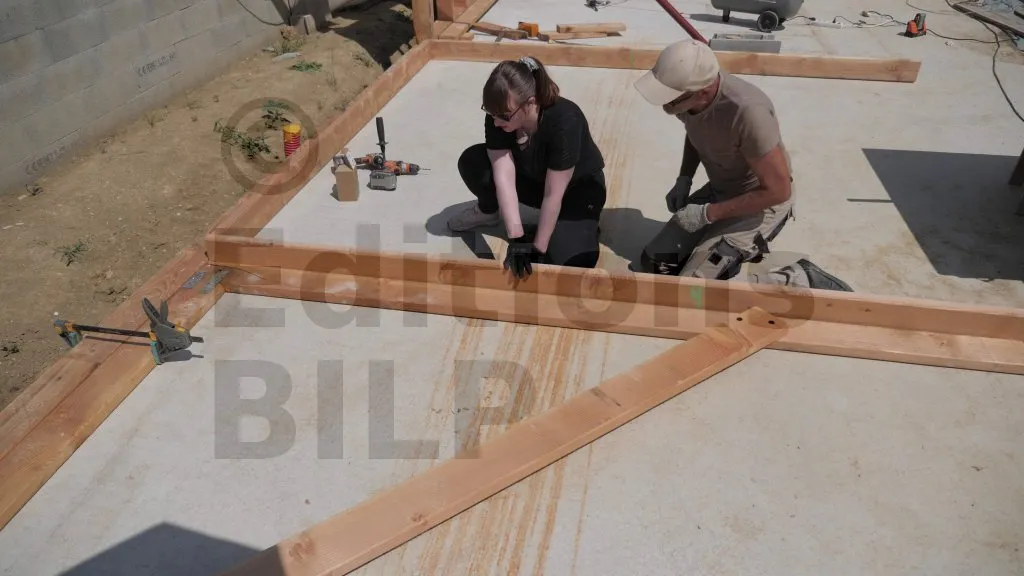

Afin de faciliter la pose des montants et d’éviter les ajustements et vérifications, nous avons conçu une grande équerre avec des chevrons. Cette équerre est placée successivement sur les montants d’extrémité avant leur fixation.
Le système de cette grande équerre permet un réglage facile : il suffit de bloquer la traverse basse et le montant avec l’équerre à l’aide de serre-joints, puis de procéder aux fixations.

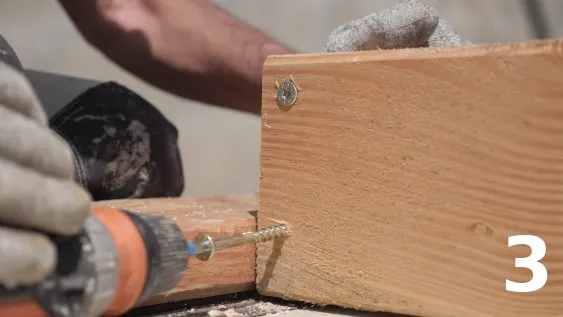

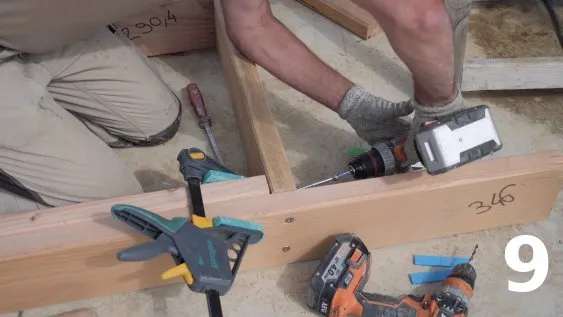

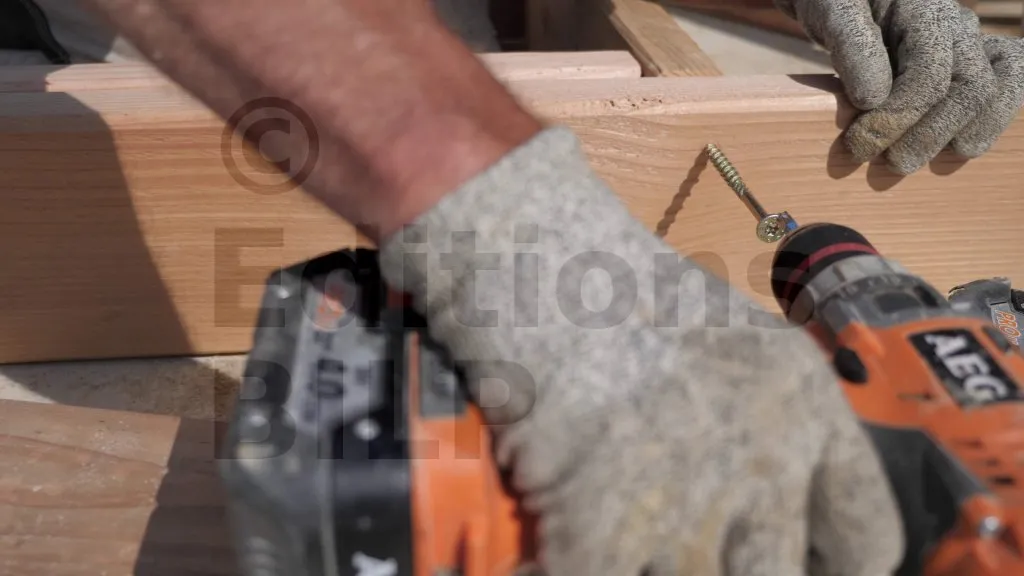

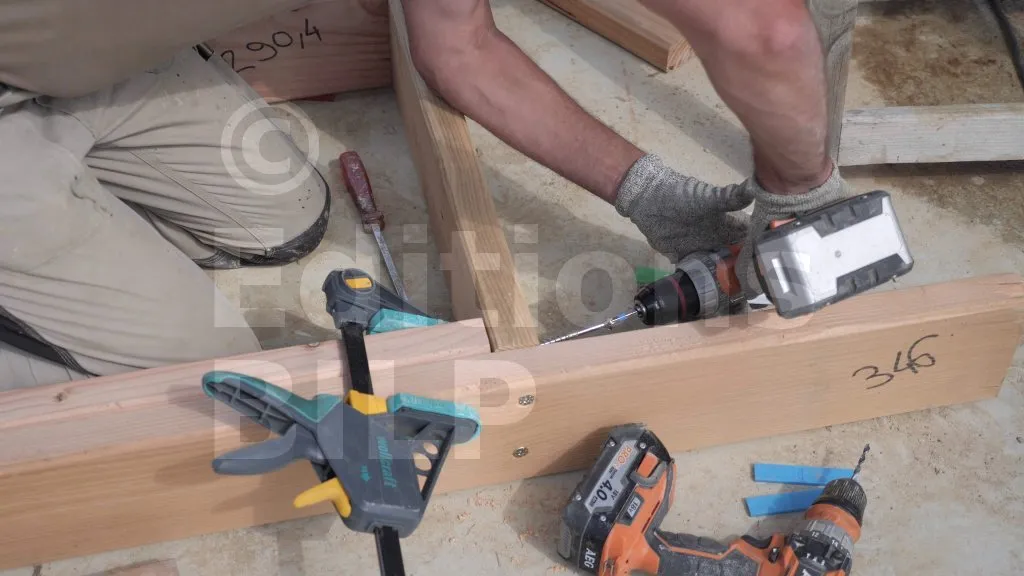

Les montants d’extrémité sont fixés contre la traverse basse à l’aide de Vis BOIS structurelle - tête fraisée - filetage partiel, avec 2 vis par point de contact. Il est toujours nécessaire de pré-percer le bois afin d’éviter son éclatement au moment du vissage.

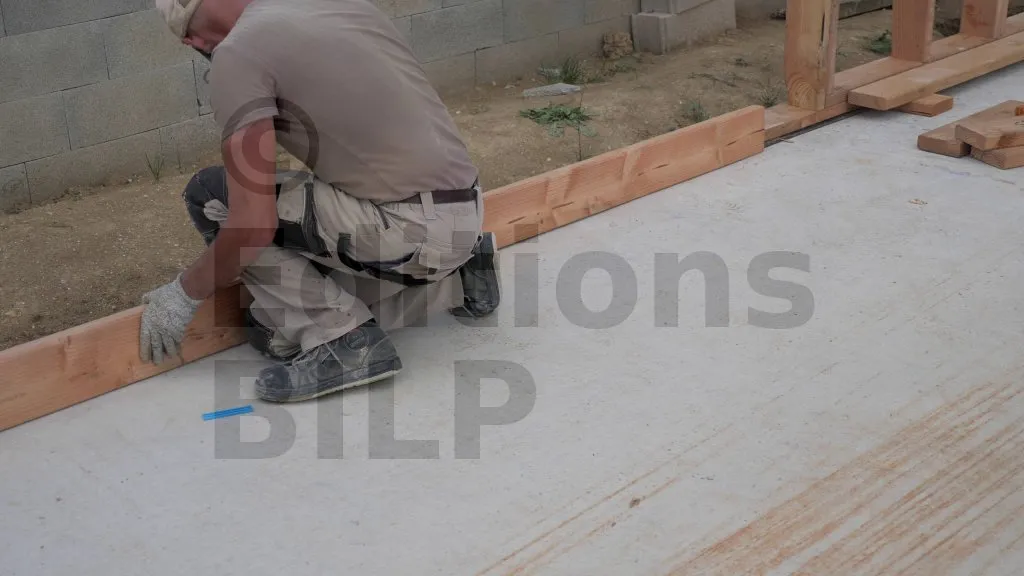

Avant de retirer l’équerre, il faut tracer l’alignement du montant sur la plateforme d’assemblage (ici, la dalle du bâtiment) afin de conserver l’équerrage lors de la pose des autres éléments de l’ossature.
La pose et la fixation du deuxième montant suivent les mêmes procédés que ceux utilisés précédemment.

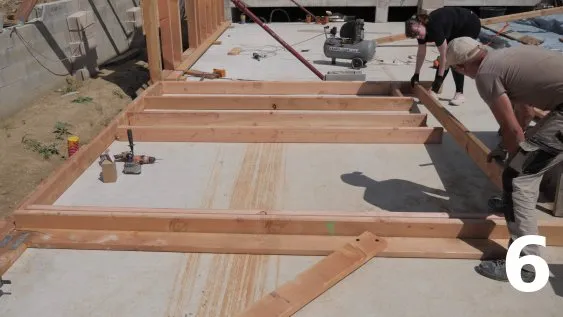

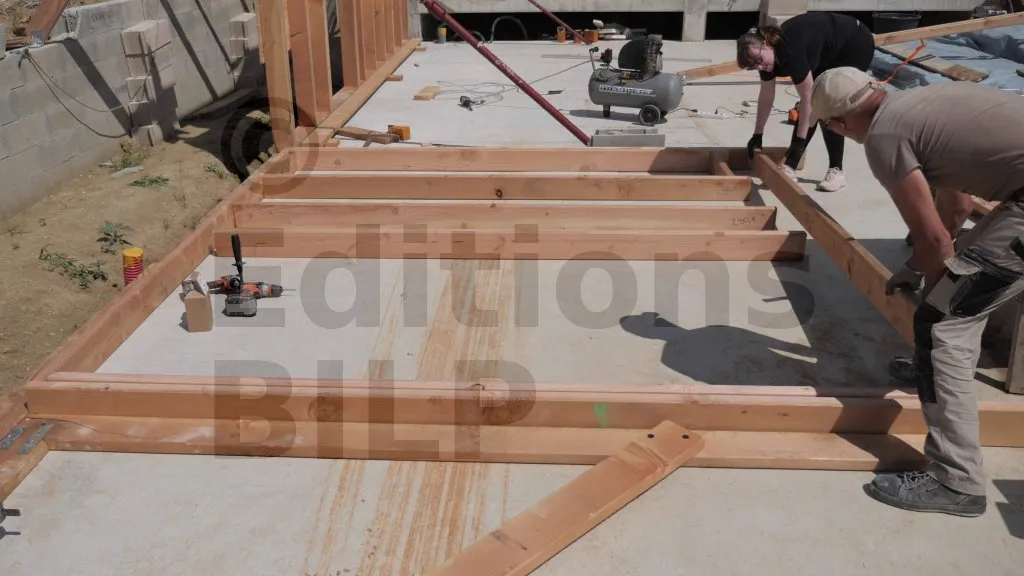

Placez tous les autres éléments de la structure à leur emplacement respectif.

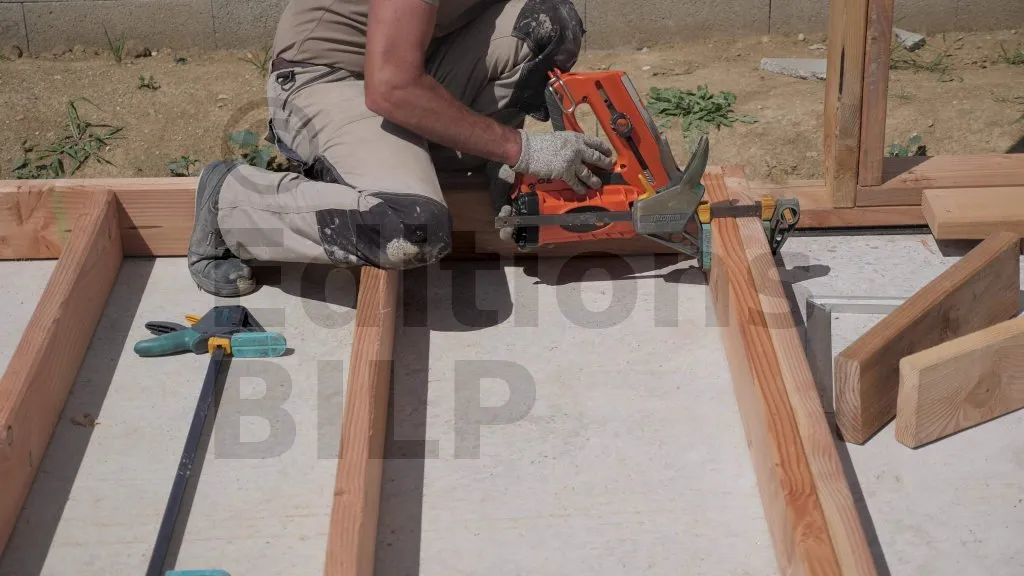

Les montants de renfort sont positionnés entre la traverse basse et les lisses hautes, et fixés contre les montants d’extrémité. Pour les fixer, commencez par les maintenir avec les montants d’extrémité à l’aide de serre-joints avant de les fixer avec des clous.

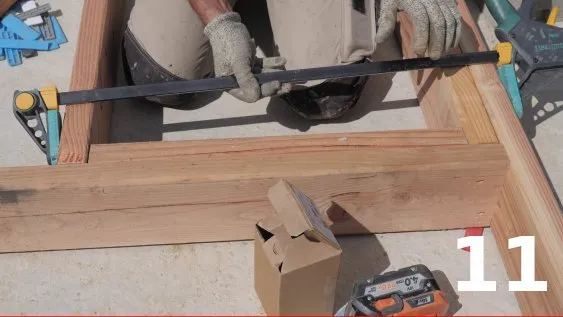

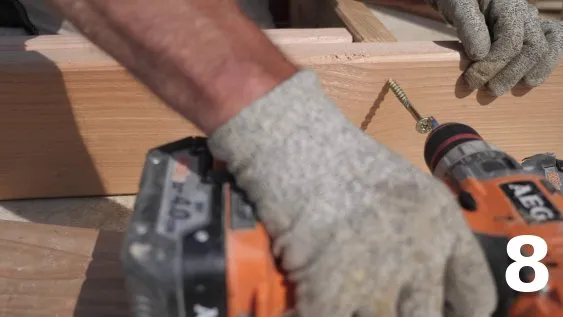

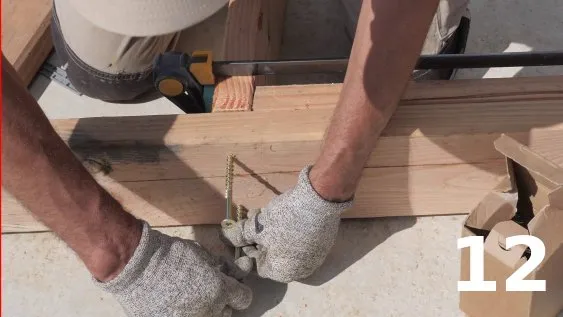

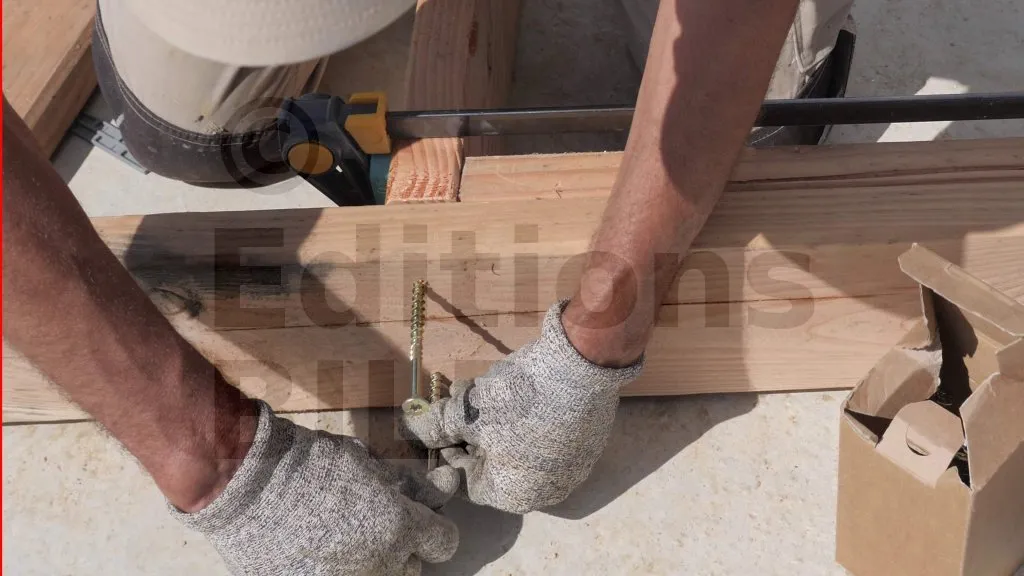

Les lisses hautes sont fixées contre les montants d’extrémité à l’aide de Vis BOIS structurelle - tête fraisée - filetage partiel, avec deux vis à chaque point de contact. Pour ce faire, bloquez-les sur les montants de renfort. Ensuite, pré-percez les points de fixation et procédez au vissage.
Les lisses hautes sont fixées sur les montants de renfort à l’aide de Vis BOIS structurelle - tête fraisée - filetage partiel, avec deux vis à chaque point de contact. Il est nécessaire de pré-percer le bois avant de procéder au vissage. Assurez-vous que les vis de fixation sur les montants de renfort ne croisent pas celles contre montants d’extrémité.

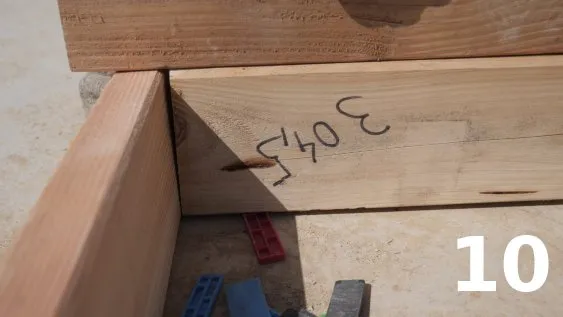

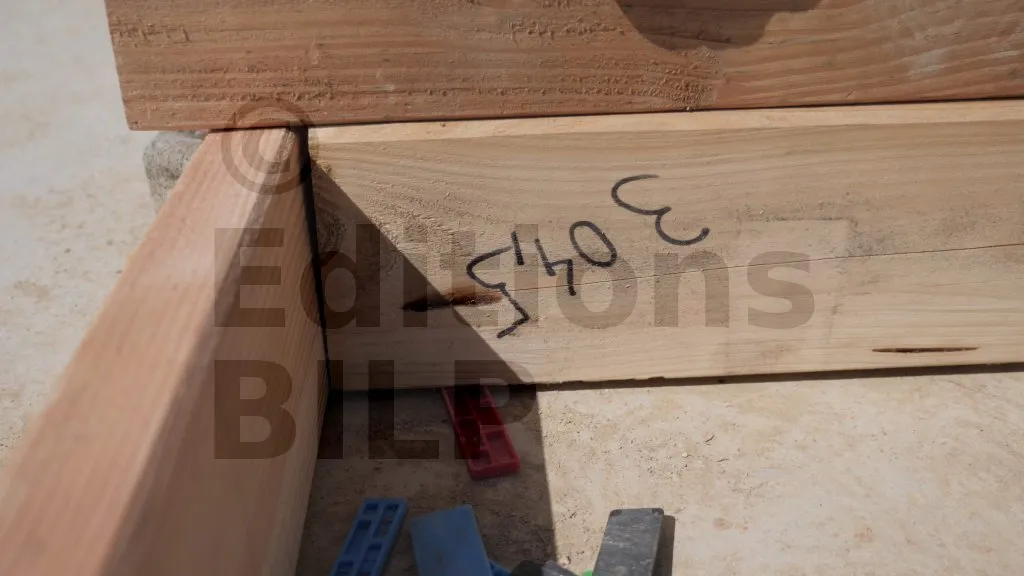

Sur ce projet, la plateforme d’assemblage n’est pas complètement plane, ce qui nécessite le réglage de la planéité des éléments d’ossature entre eux. Pour ce faire, des cales en plastique sont utilisées pour les ajustages.

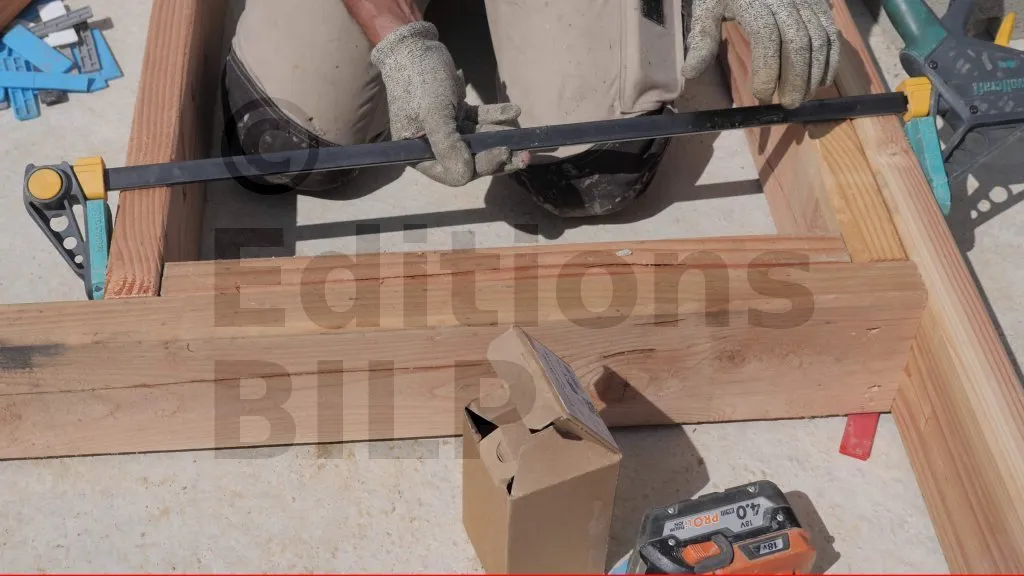

Une entretoise de la même longueur que l’intervalle a été coupée pour servir de gabarit. Afin d’éviter que le montant ne bouge au moment de la fixation, maintenez les montants et l’entretoise en place à l’aide de serre-joints.

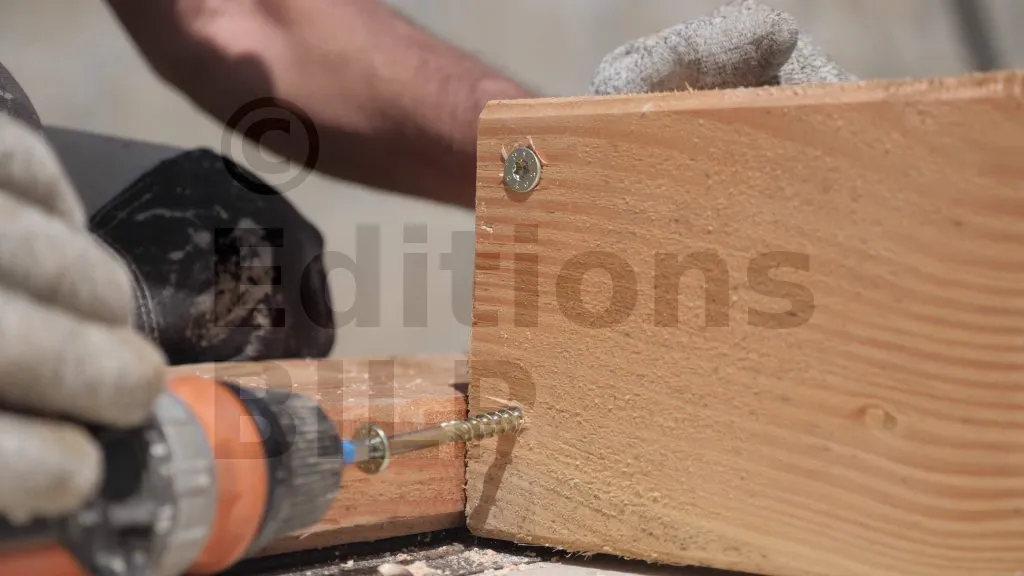

Les montants sont fixés entre les lisses hautes et la traverse basse à l’aide de Vis BOIS structurelle - tête fraisée - filetage partiel, avec deux vis par point de contact. Répétez les opérations décrites dans l’image "Fixation des lisses hautes sur les montants de renfort" ci-dessus sur tous les montants.

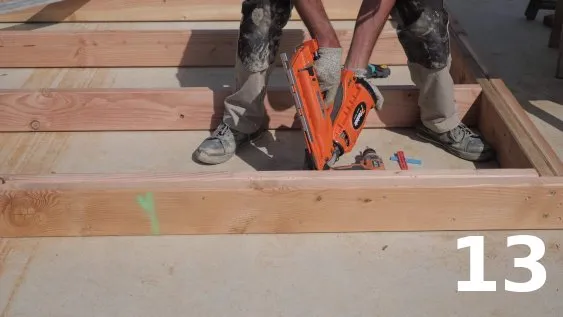

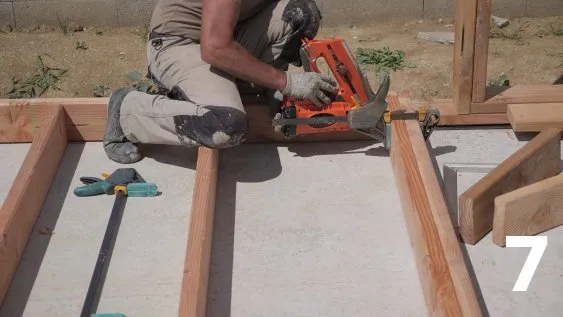

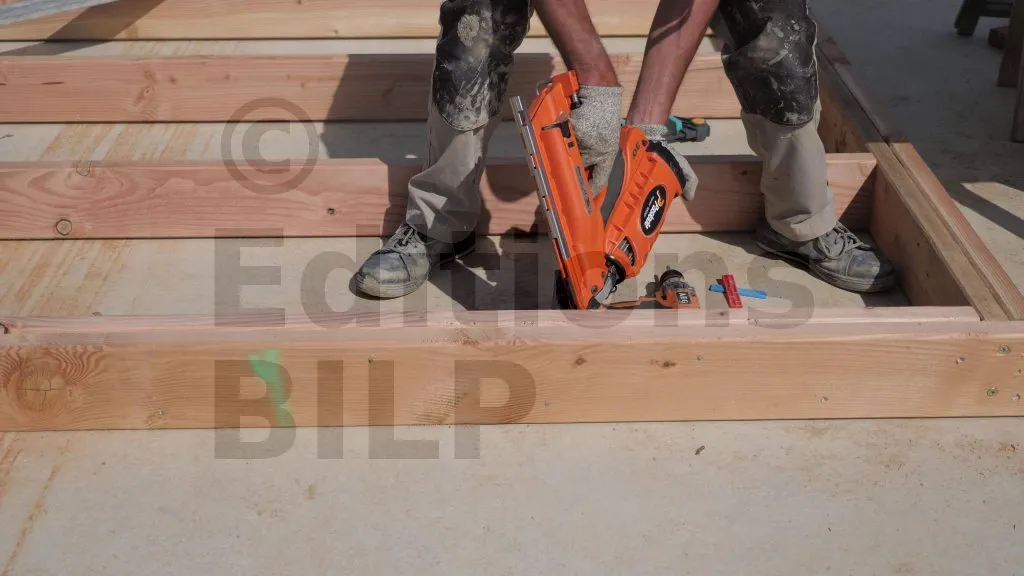

Une fois les montants fixés avec la traverse et les lisses, il faut enlever les serre-joints des montants accolés (montants de renfort). Ensuite, les fixations de ces montants sont renforcées par des pointes disposées en quinconce.

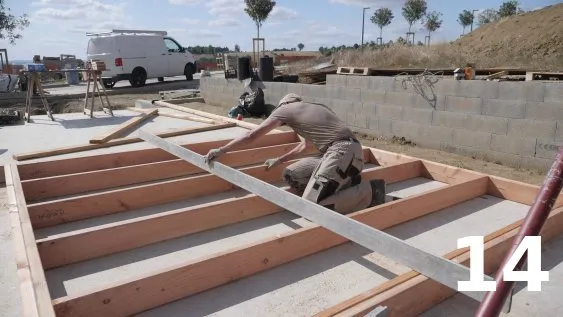

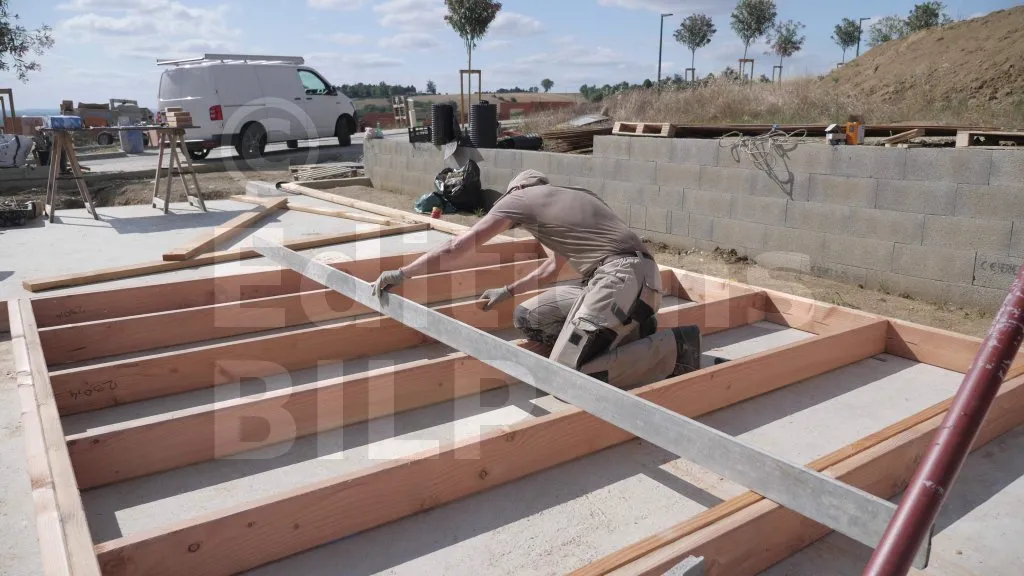

Il est nécessaire de vérifier l’alignement des montants entre eux avant d’installer les voiles de contreventement
Voici une vidéo sur la réalisation de cette étape :
Montage de l’ossature (2 min)
Pose des voiles de contreventement
Les voiles de contreventement pour le projet Maison BILP sont composées de panneaux OSB, et la mise en place suit les étapes suivantes.

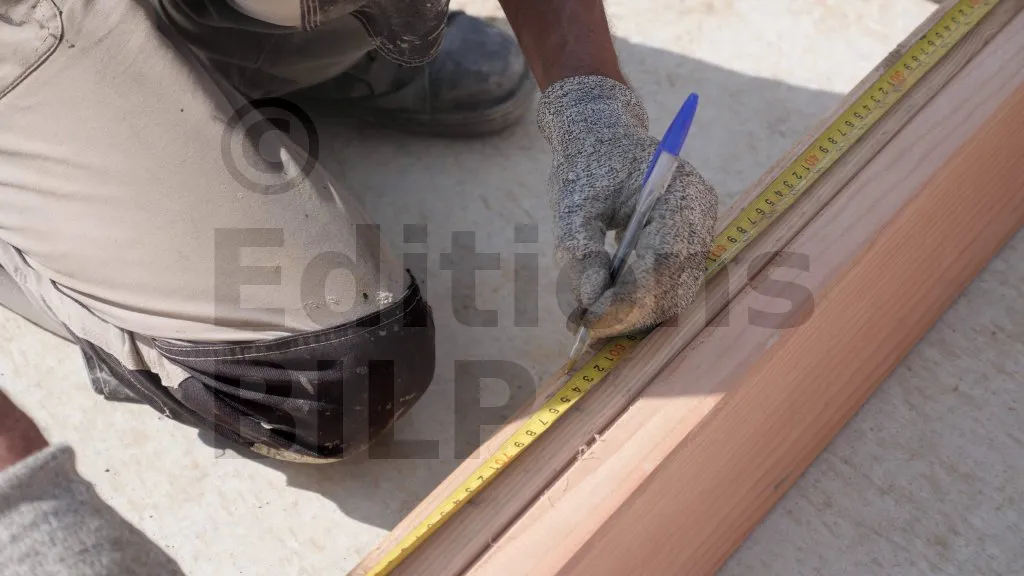

Les panneaux de contreventement sont placés horizontalement. Il faut donc repérer et marquer la largeur des rangées de panneaux OSB sur les montants d’extrémité, ce qui détermine l’alignement de chaque rangée.

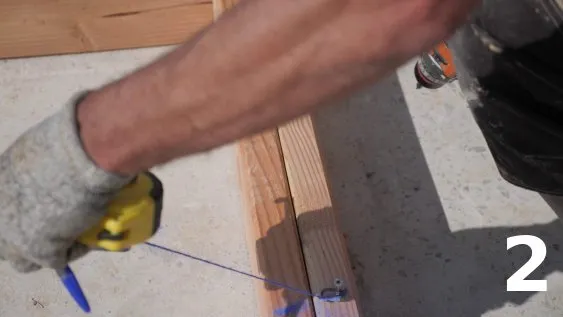

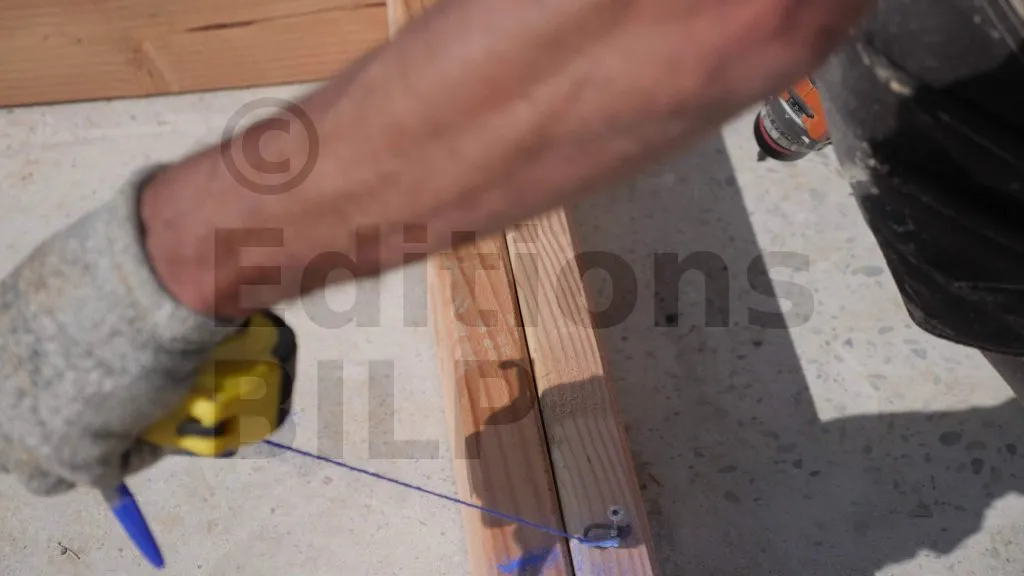

Si vous réalisez cette opération seul, placez une vis sur le repère à une extrémité. Ensuite, attachez un cordeau traceur à cette vis. Placez ensuite le cordeau sur le repère de l’autre extrémité. Pour obtenir des repères précis, tirez le cordeau vers le haut, puis relâchez-le afin de marquer les montants intermédiaires.

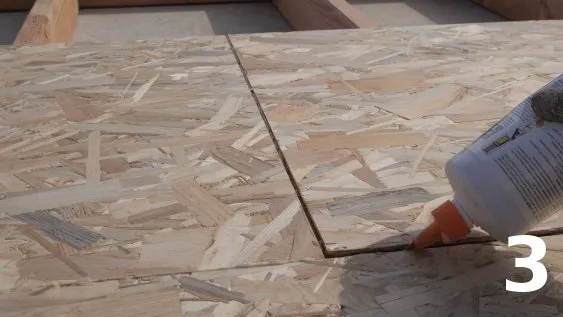

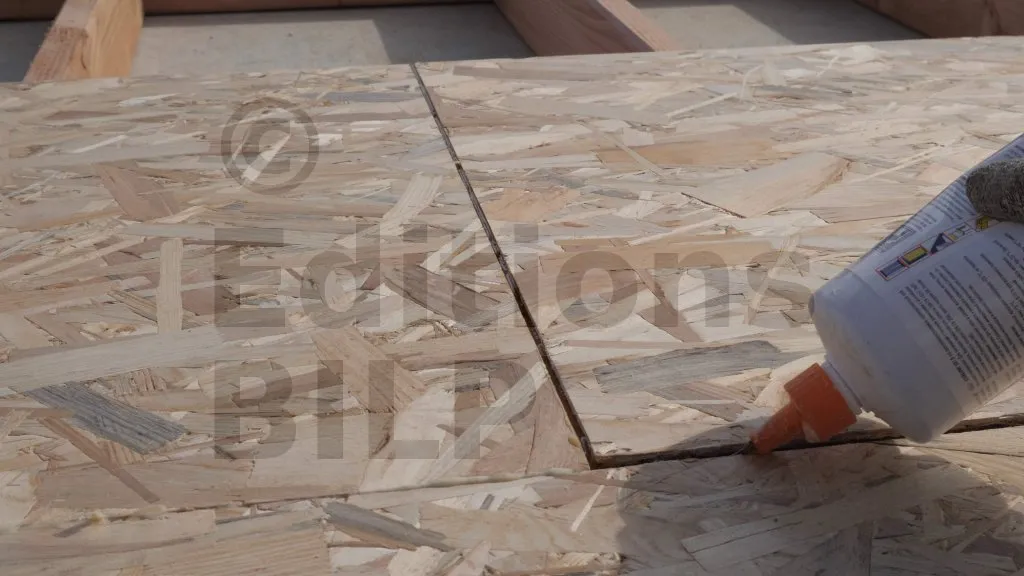

Sur le projet Maison BILP, des panneaux à rainures et à languettes ont été utilisés. En règle générale, les voiles de contreventement doivent être coupés au niveau des axes des montants. Cependant, avec le système de rainures et de languettes, les aboutages peuvent être réalisés même dans les vides (les espaces entre les montants). Pour renforcer les panneaux au niveau des jointures, il est nécessaire d’appliquer de la colle entre les rainures et les languettes.

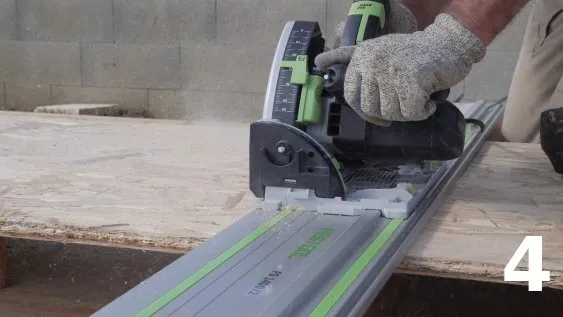

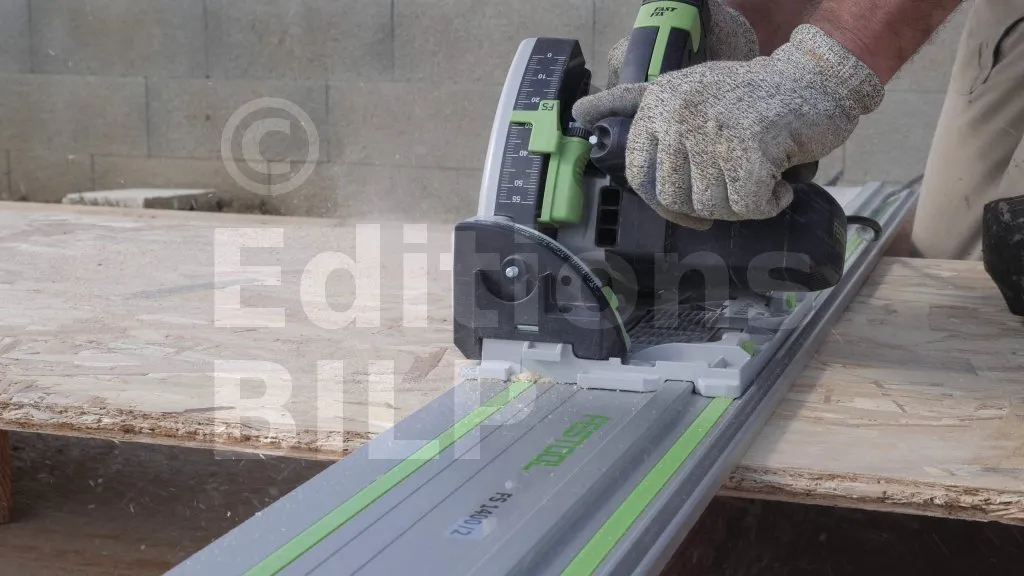

Les découpes se trouvent à l’extrémité de l’ossature. Comme les panneaux sont déjà assemblés entre eux, les découpes sont réalisées directement sur l’ossature. Les chutes sont réutilisées pour la rangée de panneaux suivantes.

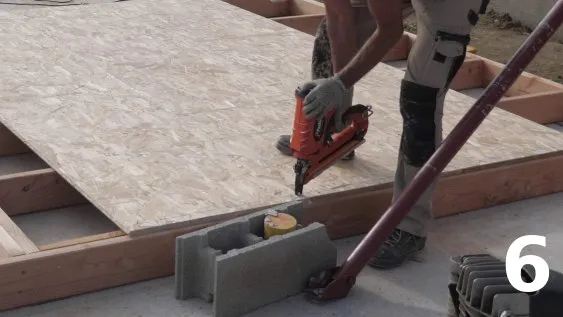

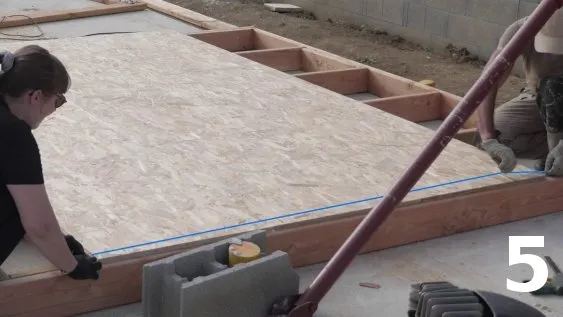

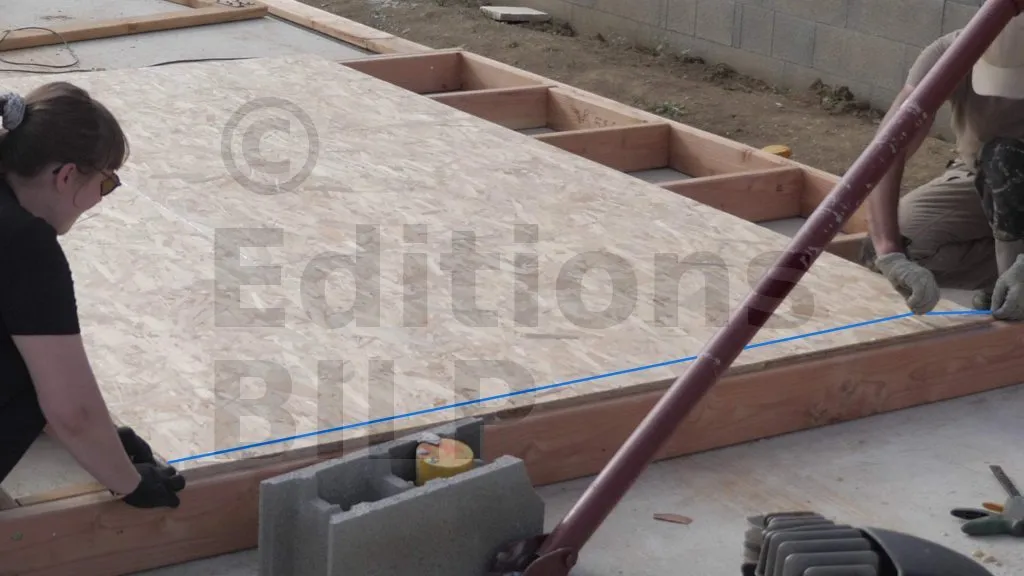

Les voiles de contreventement sont fixés à l’aide de pointes sur l’entraxe des montants de l’ossature. Pour cela, reportez les entraxes des montants sur les voiles de contreventement à l’aide d’un cordeau traceur. Procédez de la même manière que sur l’image « Report des marquages sur les montants intermédiaires » ci-dessus.

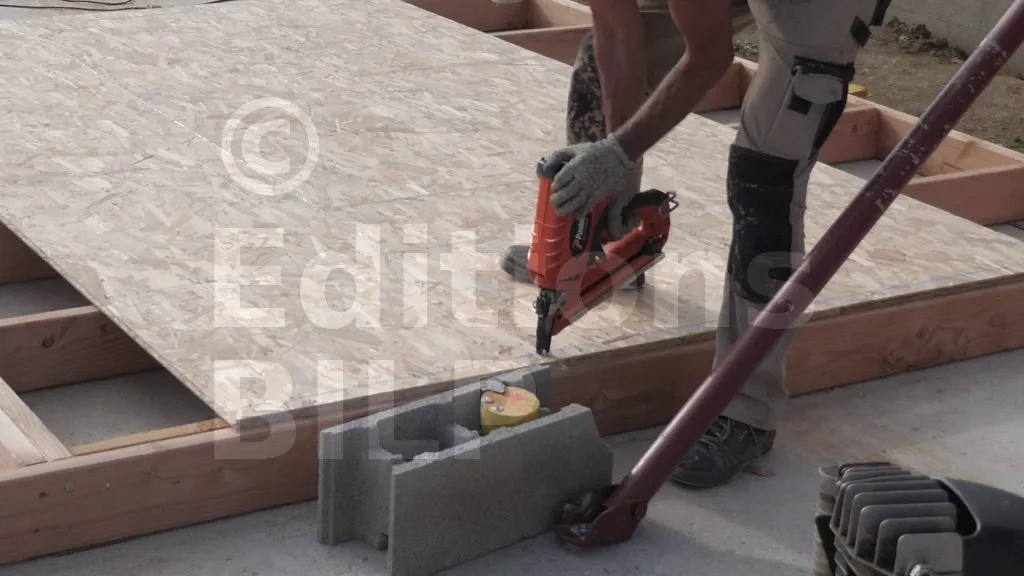

La fixation se fait avec une pointe tous les 50 cm sur les entraxes des montants préalablement marquées.
Voici une vidéo sur la réalisation de cette étape :
