Le béton de propreté est souvent nécessaire pour la fondation d’un mur de soutènement. Il sert plusieurs objectifs importants :
- Protection de la fondation : Il permet de protéger la base de la fondation contre l’humidité et les infiltrations d’eau.
- Nivellement : Le béton de propreté aide à créer une surface plane et stable sur laquelle la fondation peut être posée, surtout si le sol est irrégulier.
- Stabilité : Il fournit une base uniforme qui assure la stabilité du mur de support en répartissant les charges de manière homogène.
Cependant, il peut y avoir des exceptions où le béton de propreté n’est pas nécessaire pour la fondation d’un mur de soutènement, notamment lorsque le sol stable et bien compacté.
Si le sol de fondation est suffisamment stable, dur, et bien compacté, il pourrait ne pas être nécessaire de poser un béton de propreté. Dans ce cas, la fondation pourrait être directement posée sur le sol naturel. C’est le cas sur ce chantier.
Le terrassement
Le terrassement consiste à creuser une tranchée suivant l’implantation du mur. La profondeur et la largeur de la tranchée dépendent de la hauteur du mur et du type de sol. En général, la largeur de la fondation doit être environ le double de l’épaisseur du mur et la profondeur doit être adaptée pour atteindre un sol stable.
Pour réaliser la tranchée, nous avons procédé comme suit :

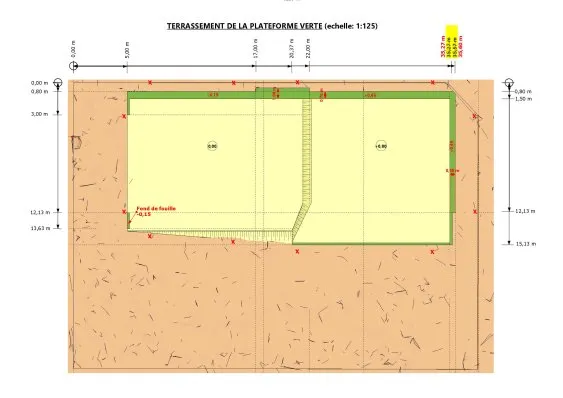

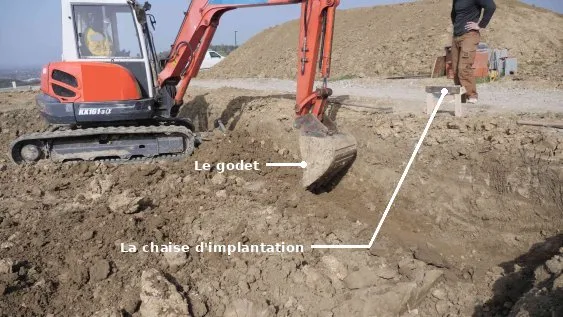

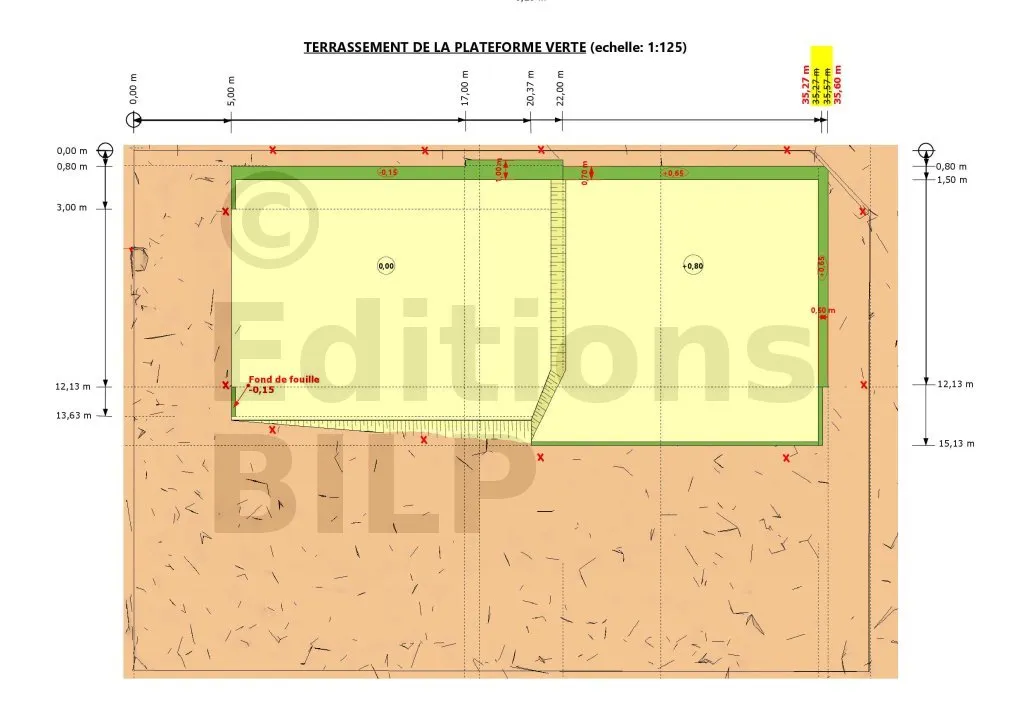

L’implantation des fouilles a été effectuée en prenant les côtes par rapport aux limites de la propriété. L’utilisation des cotes cumulées est très importante afin d’être le plus précis possible. Pour la réalisation, nous avons placé des chaises d’implantation aux emplacements des repères rouges (X rouge) sur le plan.
Parfois, les cotes établies sur les plans ne correspondent pas aux cotes réelles sur le terrain, il est donc nécessaire de s’adapter.

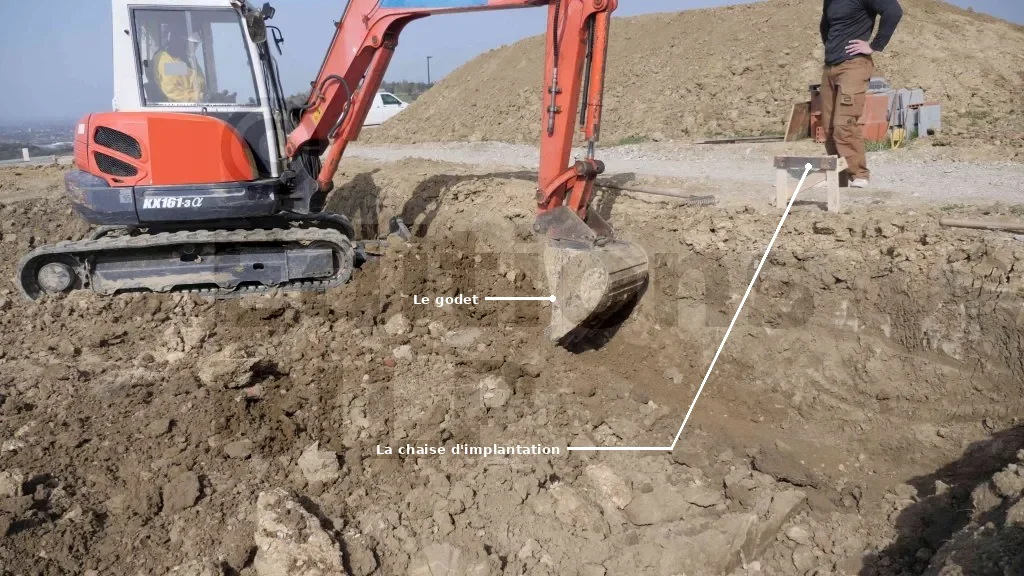

Dans un premier temps, réalisez une première pelletée avec un godet idéalement de la même largeur que les tranchées, si possible, afin d’éviter des ajustements de la largeur des fouilles. Cette première pelletée sert de repère pour la profondeur de la tranchée.

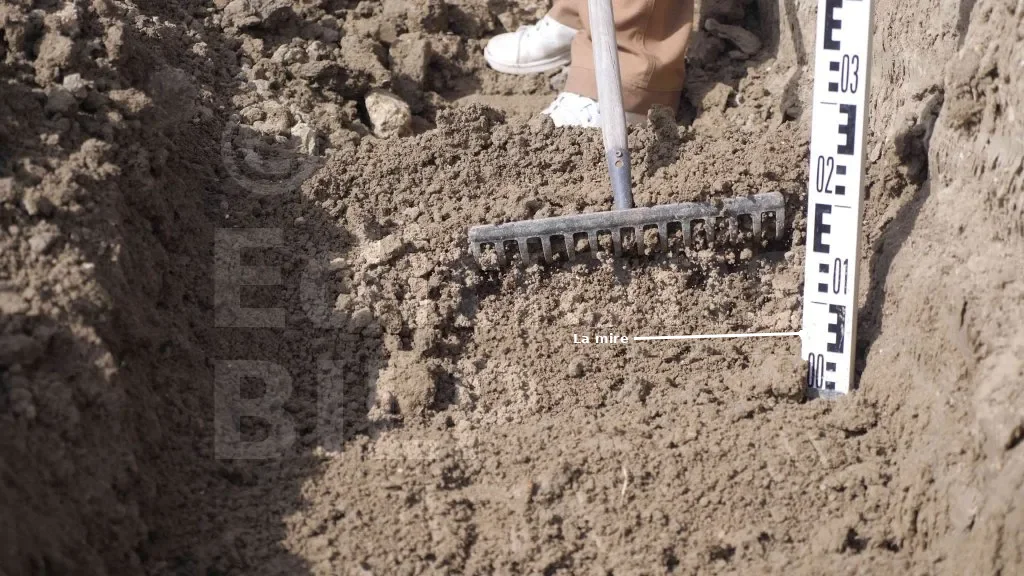

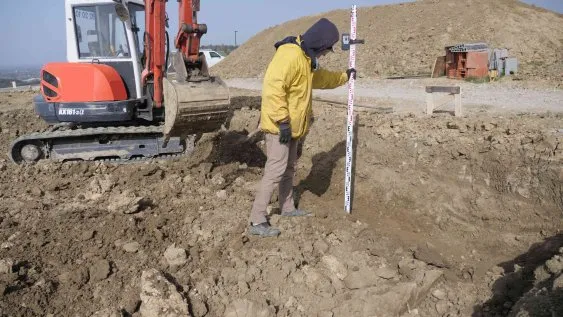

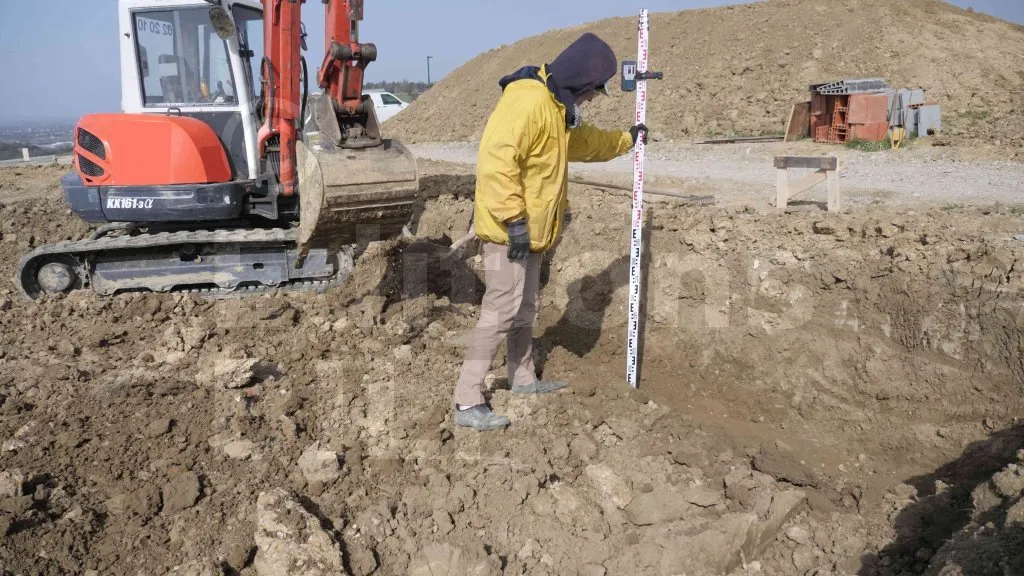

Avec un niveau laser, une mire et un récepteur de laser, nous avons mesuré le niveau du premier trou. Il s’est avéré que la profondeur souhaitée était atteinte à quelques centimètres près, nous avons donc utilisé une pioche pour atteindre le niveau exact.

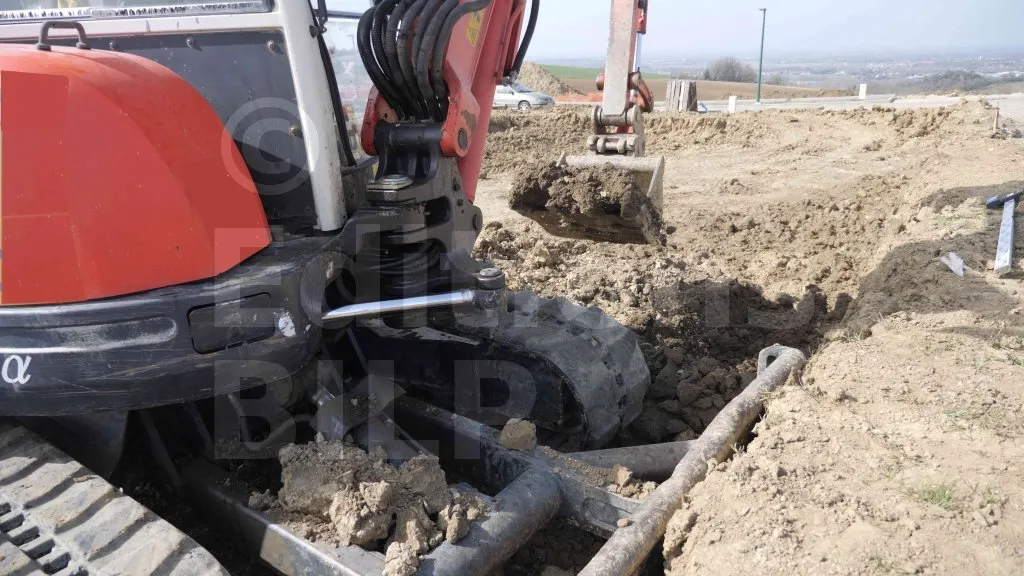

Après avoir déterminé la profondeur, nous avons poursuivi la fouille à l’aide de la pelleteuse. Nous avons utilisé des godets de la même largeur que les tranchées afin de faciliter la mise en œuvre.
Il faut vérifier la profondeur des fouilles tous les deux ou trois mètres afin d’obtenir un résultat presque plat à la fin. Des finitions doivent être réalisées.
Voici une vidéo sur la réalisation de cette étape :
La réalisation des fondations
Nous avons pris des treillis soudés de 240 x 120cm, que nous avons coupés en deux pour les adapter aux semelles de 60cm de largeur. La zone d’implantation de ces treillis est indiquée dans l’article La conception du mur de soutènement.

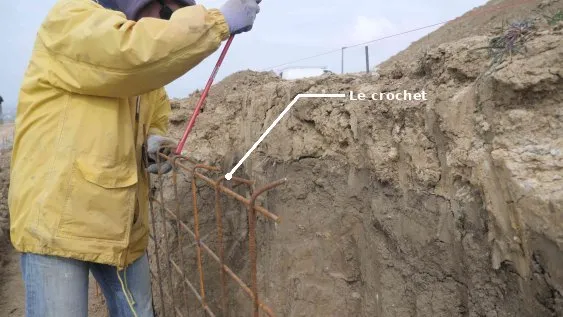

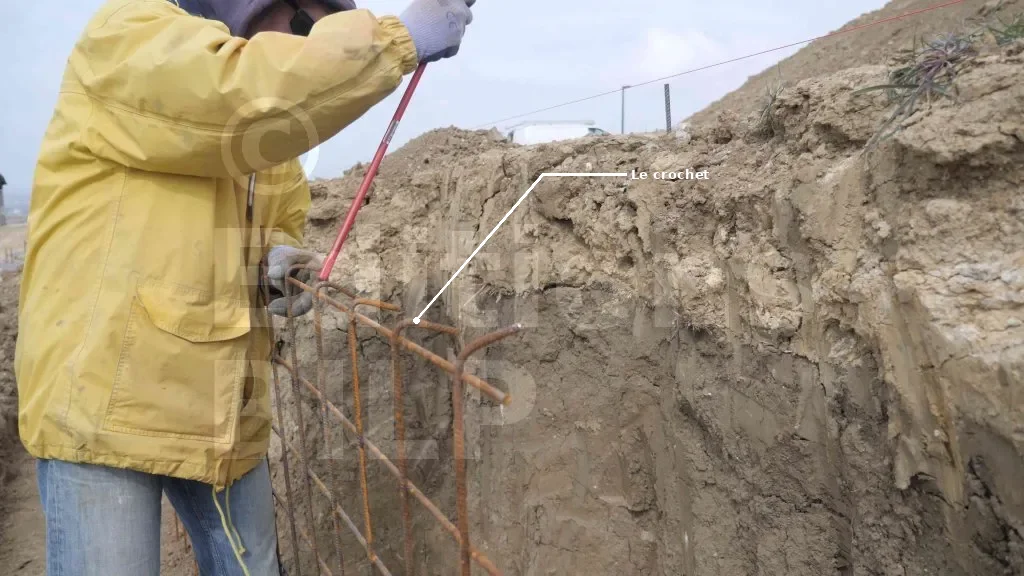

Pour les semelles de 100cm de largeur, nous avons cintré les fers des treillis de 120cm de largeur afin d’obtenir un treillis de largeur inférieure à 100cm.

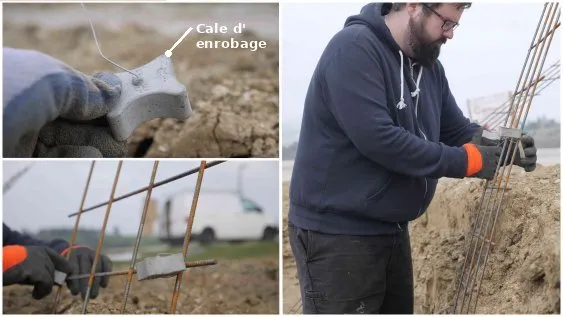

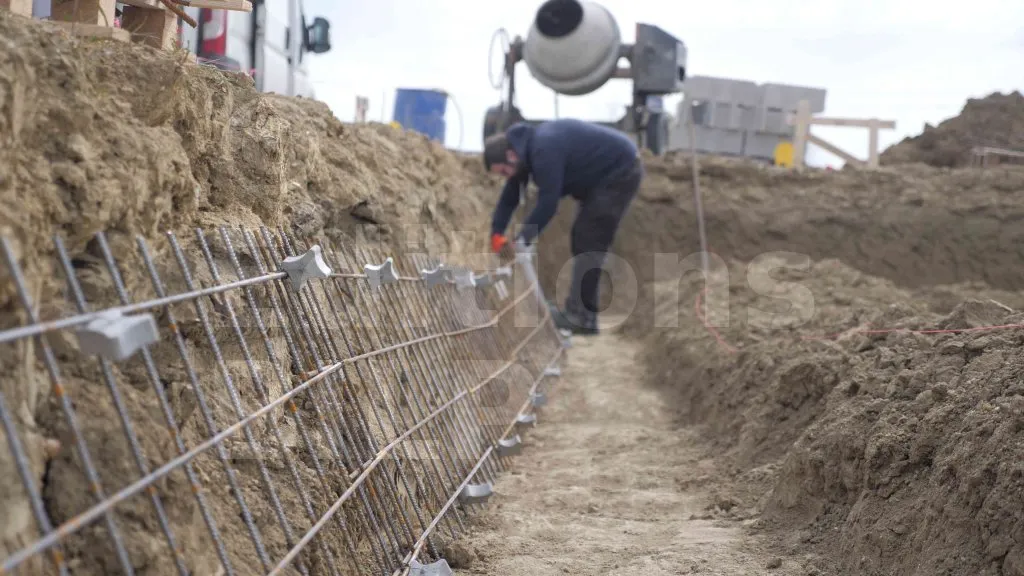

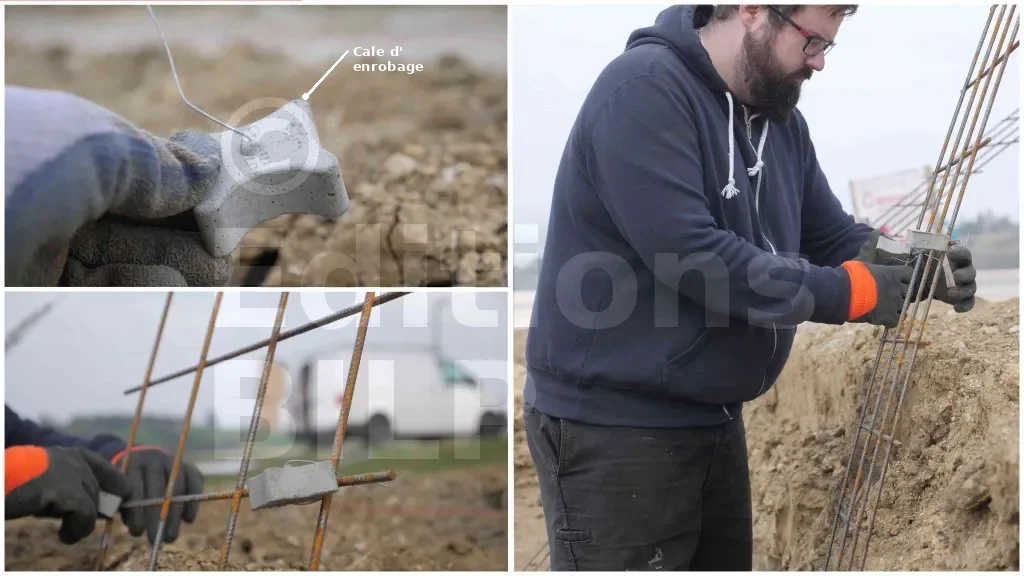

Les cales d’enrobage permettent de maintenir une distance correcte entre l’acier et le fond de la tranchée, garantissant ainsi une bonne adhérence du béton et évitant la corrosion prématurée de l’acier. Dans ce projet, des cales d’enrobage préfabriquées achetées en surface de bricolage ont été utilisées afin de garantir une mise en œuvre rapide et conforme aux normes.
Selon les prescription du DTU 13.12, l’enrobage doit avoir au minimum une épaisseur de 3cm pour les fondations en béton armé.
Le recouvrement des aciers est un élément crucial pour assurer la continuité des efforts. Selon le DTU 13.1, la longueur de recouvrement des treillis soudés doit être d’au moins 40 fois le diamètre des barres utilisées.
Soit pour les treillis soudés ST25 avec des mailles de 150 x 300mm et des fils de 7mm. nous avons 7 x 40 = 280mm soit plus d’une maille sur la largeur des mailles, donc nous avons utilisé deux mailles pour le recouvrement.

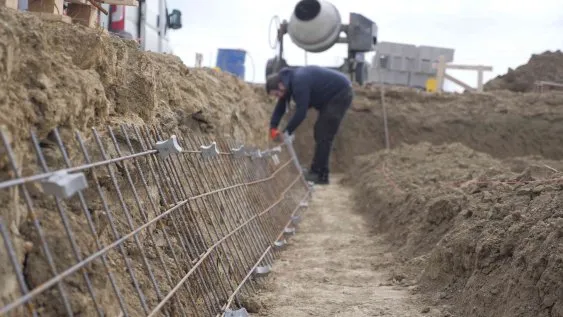

Le fond des tranchées est presque plane, donc il suffit juste de poser le ferraillage en veillant à ce que les cales enrobages soient mis en contact avec le sol d’assise.

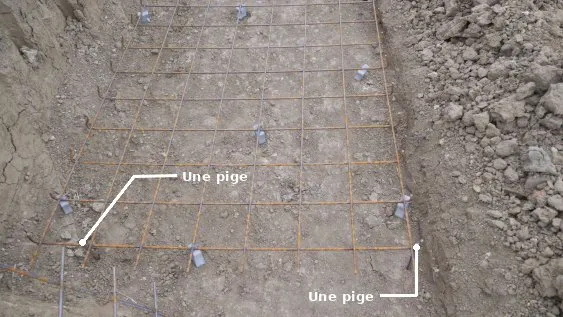

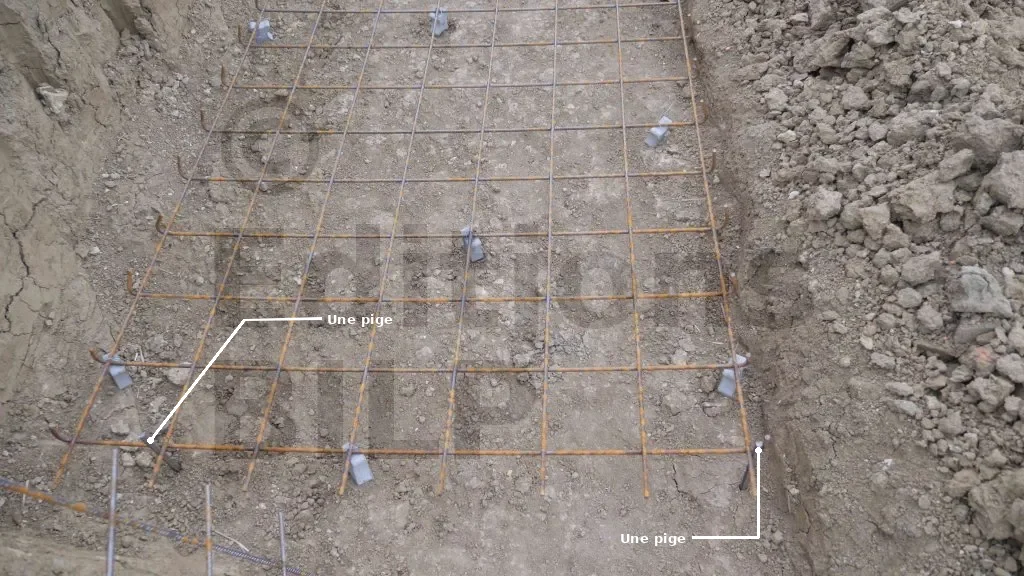

Des morceaux de fer à béton (piges) sont placées régulièrement tout au long de la semelle pour servir de repère pour l’épaisseur du béton lors du coulage.

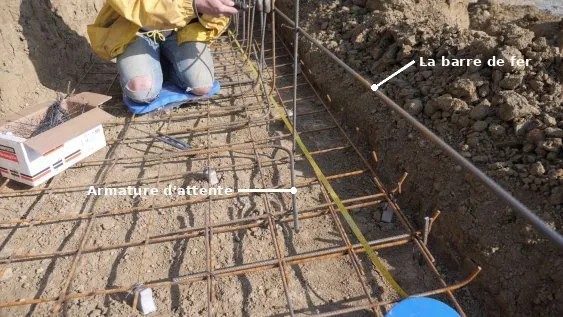

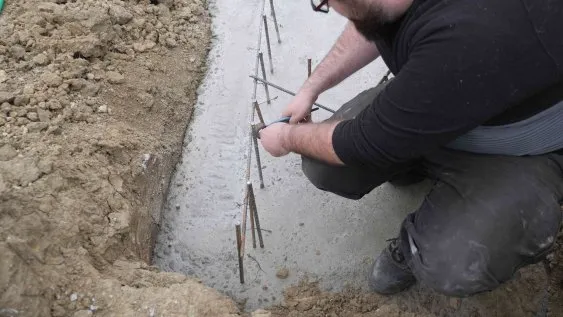

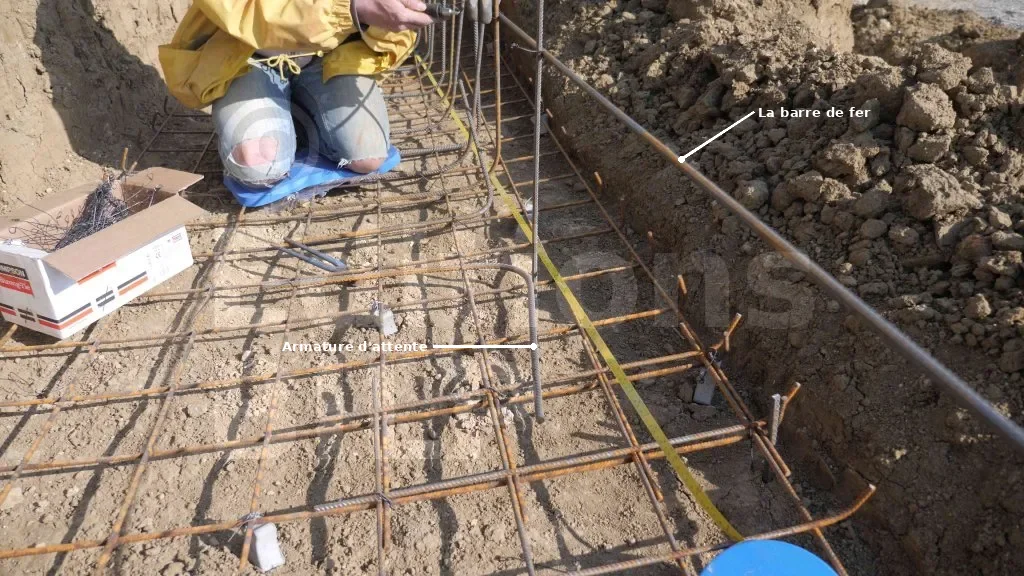

Les armatures d’attente du mur doivent être ancrées dans la semelle de fondation, c’est pourquoi il est nécessaire de les placer avant le coulage de la semelle. Elles doivent être espacées à des distances précises et régulières afin de faciliter la pose des blocs à bancher. En effet, les attentes doivent se trouver dans les alvéoles de chaque assise et ne doivent pas gêner la pose des blocs à bancher. Pour préserver la distance entre les attentes, nous les avons attachés à l’armature de la semelle (treillis soudé) et fixées avec des barres d’acier sur la tête des attentes.

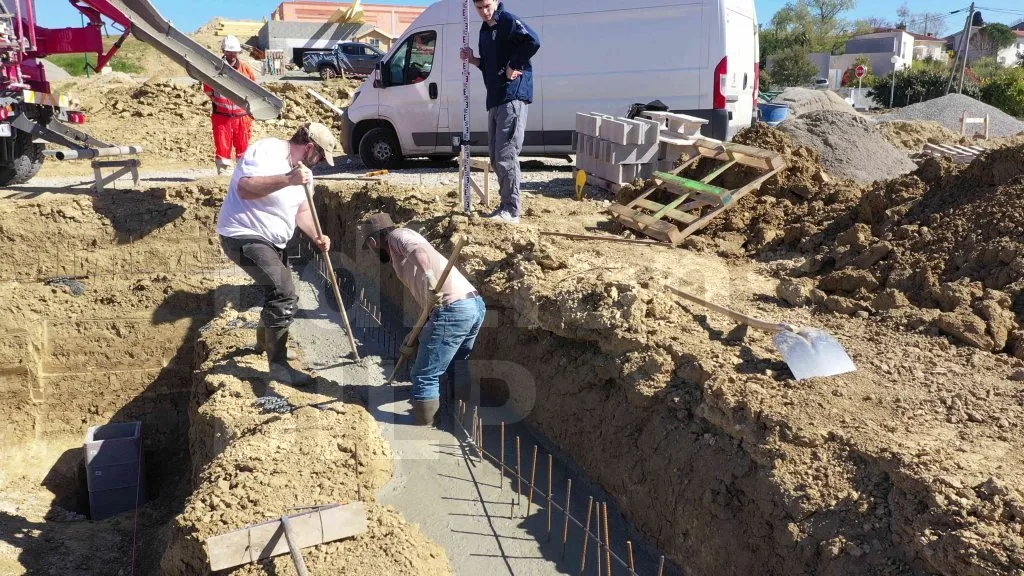

Pour éviter les coupures de bétonnage lors du coulage, il faut couler le béton de manière continue, sans interruption, afin de garantir une répartition homogène et une bonne compaction, notamment sur les angles. Si le coulage continue n’est pas possible, il est important de marquer une ligne de rupture pour éviter la formation de zones de faiblesse.
En cas d’interruption, l’utilisation de retardateurs de prise peut être envisagée, et si nécessaire, un joint de construction peut être mis en place au niveau du retour d’angle.

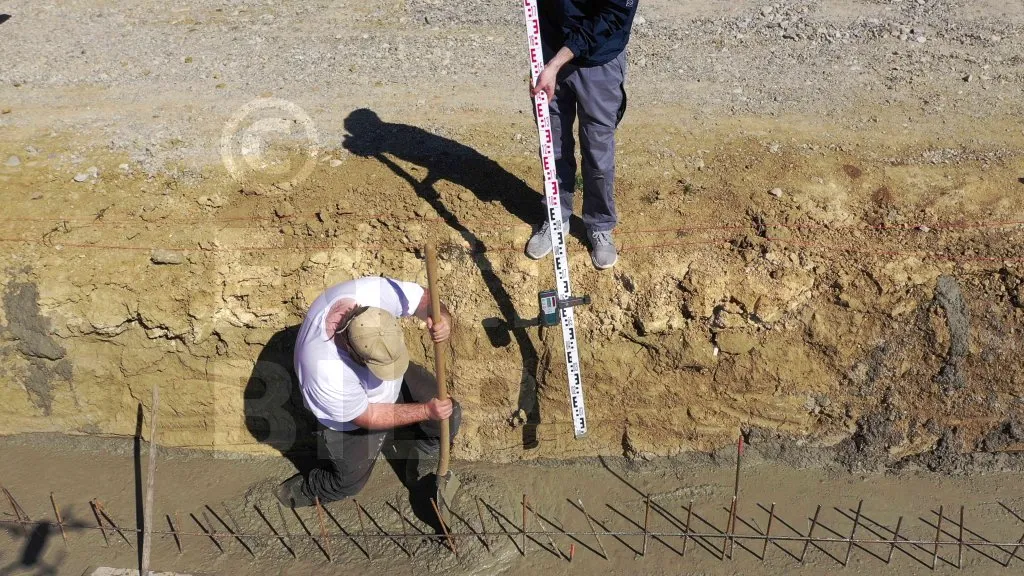

Repérez les piges posées lors de la mise en place des treillis soudés. Le niveau du béton doit être au même niveau que leurs têtes pour obtenir la bonne épaisseur.

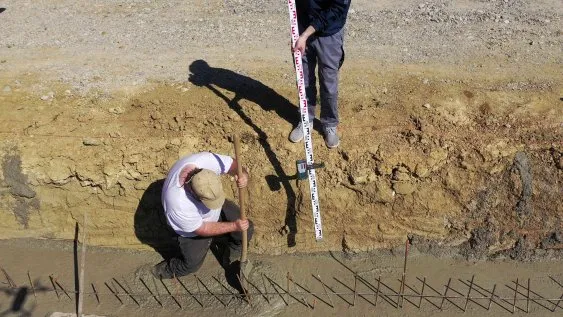

Dans les zones où il n’y a pas de piges, effectuez les vérifications à l’aide du laser et de la mire. Ajoutez ou retirez du béton si nécessaire.

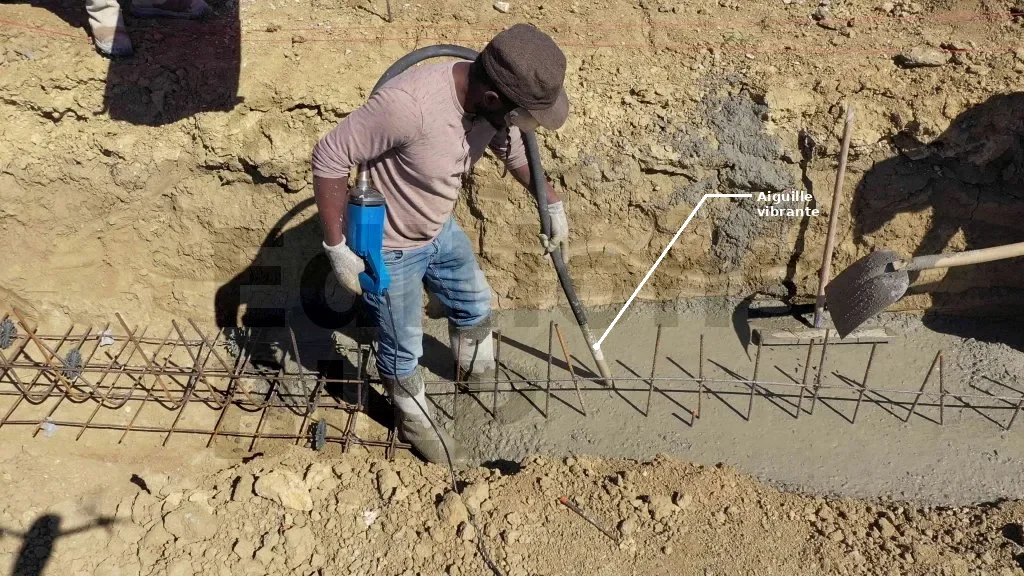

Les bulles d’air formées lors du coulage doivent être évacuées en vibrant le béton avec une aiguille vibrante.

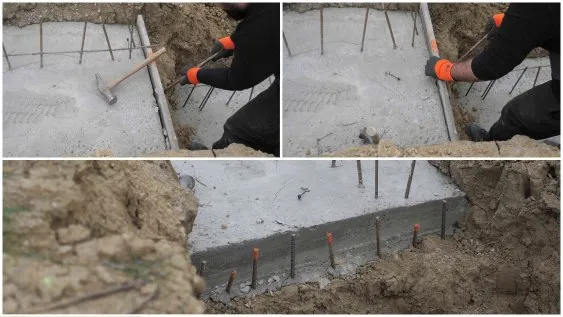

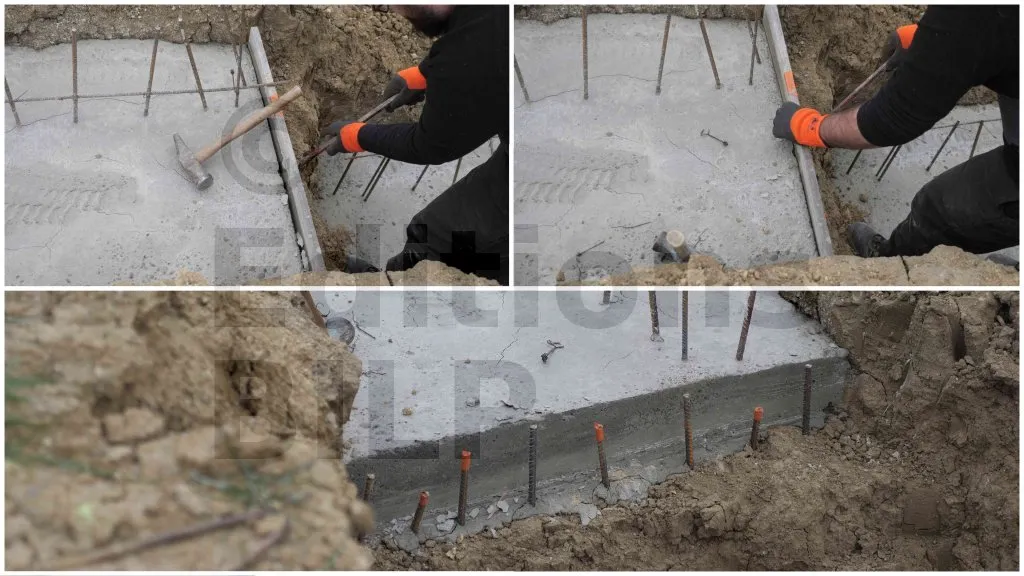

Utilisez une pince à décoffrer et un marteau pour décoller les planches.

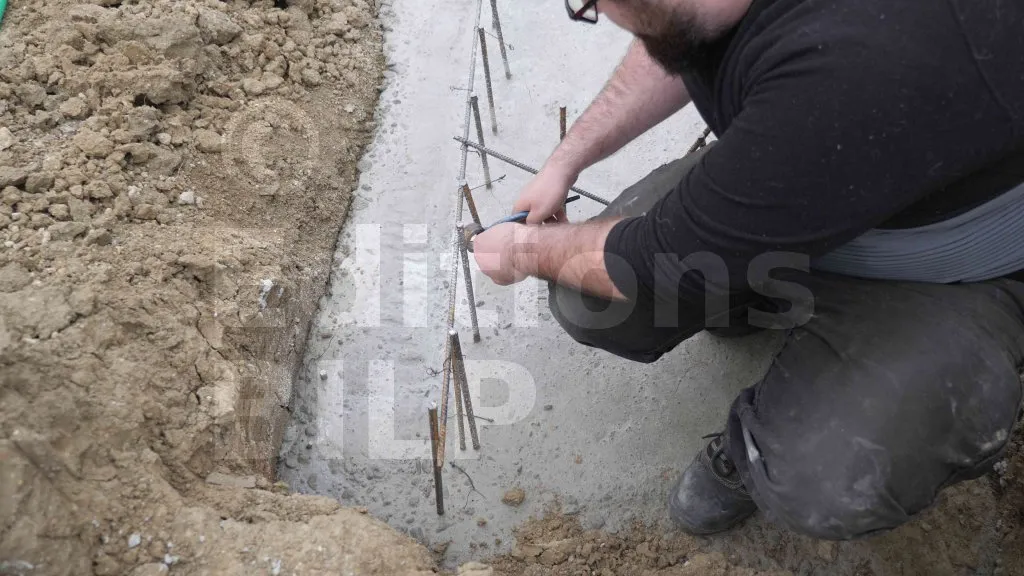

Quand le béton a pris (durci), enlevez les barres de fer qui maintenaient les armatures d’attente en position verticale.
Voici une vidéo sur la réalisation de cette étape :
