Construire un mur solide et durable exige une approche méthodique, suivie étape par étape. Chaque phase est essentielle, de l’implantation initiale à la mise en place des armatures et des coffrages. L’objectif est d’assurer un alignement parfait, une structure solidement ancrée et une résistance optimale aux pressions du sol. Les étapes suivantes sont indispensables pour y parvenir.

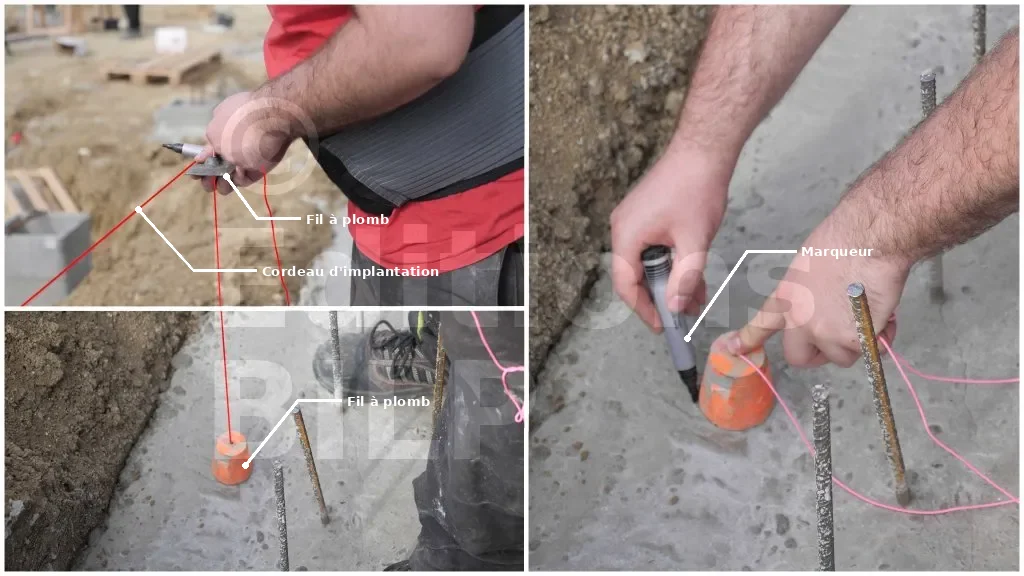

L’implantation a été faite lors du terrassement, mais l’alignement du mur est reporté sur la semelle de fondation. Pour ce faire, tirez un cordeau sur les guides fixés aux chaises d’implantation pour obtenir l’alignement. Ensuite, reportez l’alignement des extrémités sur la semelle de fondation à l’aide d’un fil à plomb (idéalement un fil à plomb d’axe) et marquez-les avec un marqueur. Enfin, tirez un fil à tracer sur les marquages pour repérer l’alignement du mur sur la semelle de fondation.

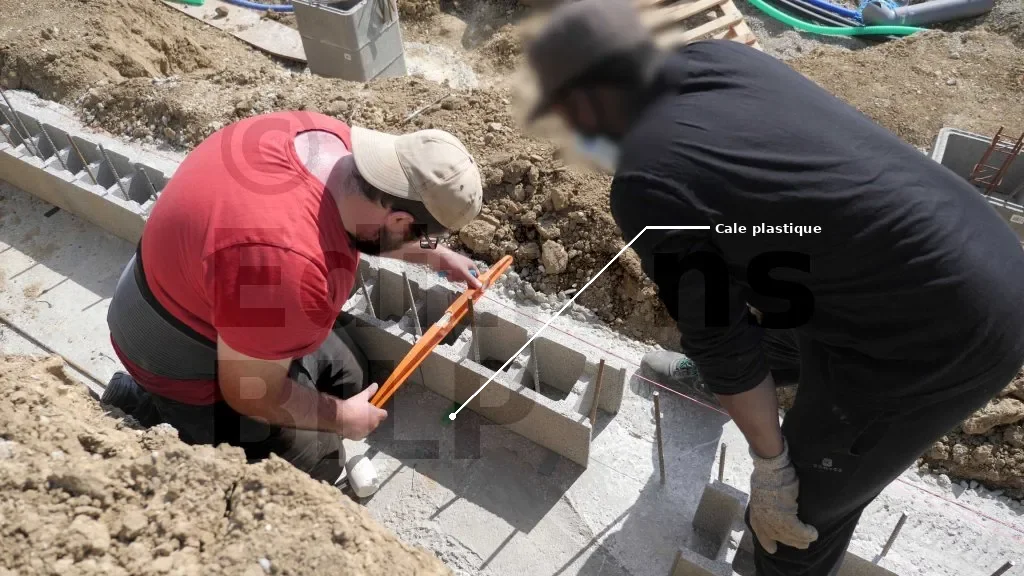

Deux blocs (têtes d’assise ou têtes de mur) sont placés aux extrémités du mur. Ensuite, un cordeau est tiré contre ces deux blocs, et une cale plastique est placée entre les blocs et le cordeau afin de créer un léger espace (jour), utile lors de la vérification de l’alignement du mur.

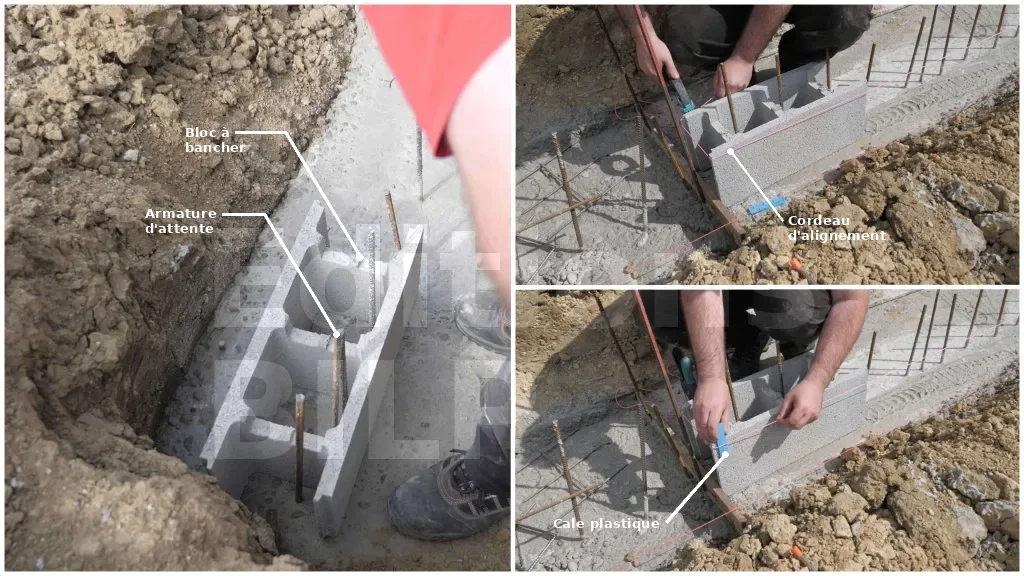

Il doit y avoir une attente de ferraillage vertical dans chaque alvéole des blocs à bancher. Une fois tous les blocs de l’assise en place, mettre en place les armatures horizontales dans les réservations conçues à cet effet sur les blocs.

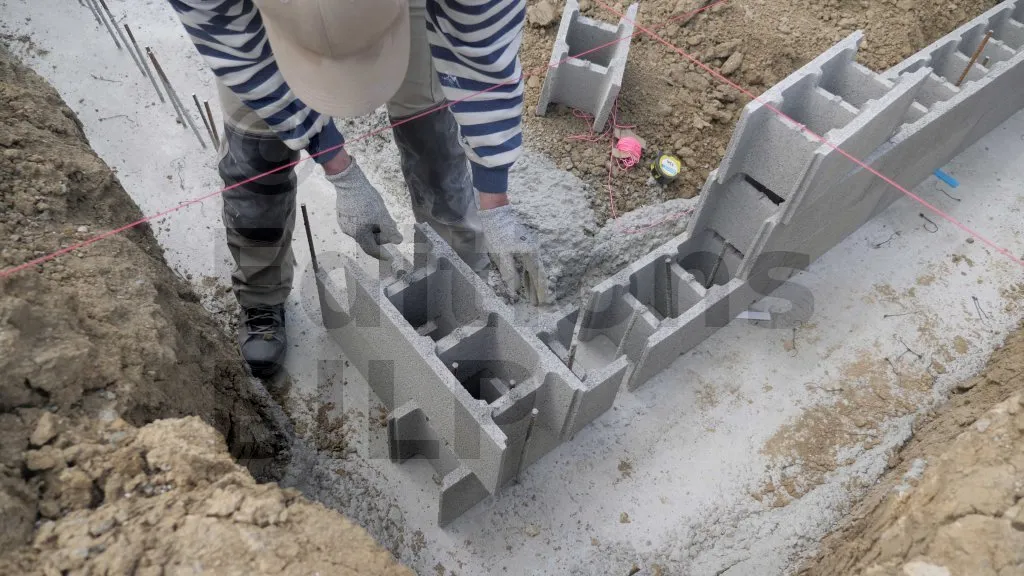

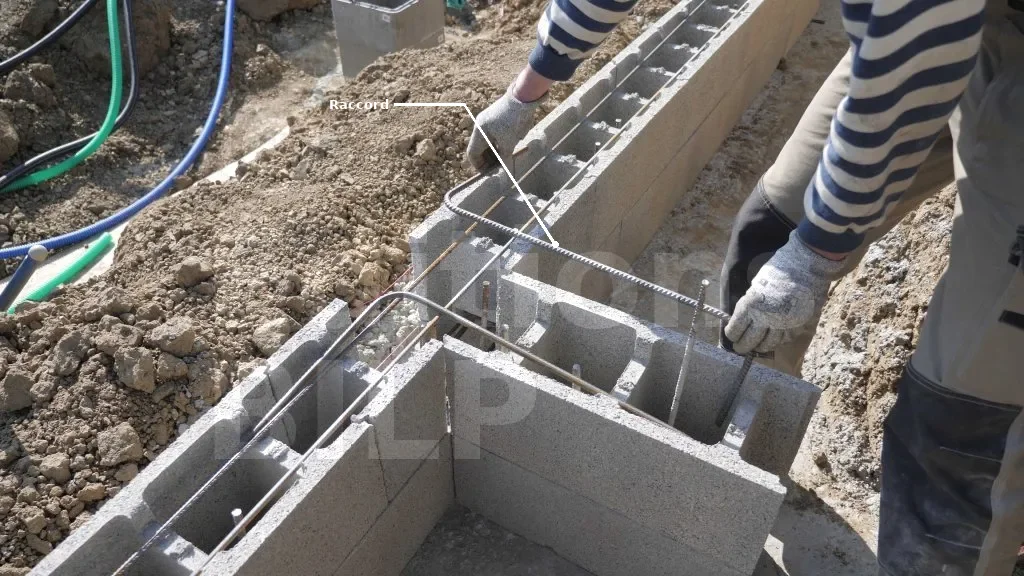

Au niveau des angles, les alvéoles doivent former une seule colonne afin de créer une sorte de chaînage d’angle. Une fois les ferraillages horizontaux d’une assise en place, consolidez les deux murs perpendiculaires avec des armatures de raccord. Ces armatures sont constituées de fers à béton en forme de L, qui seront attachées aux ferraillages horizontaux des assises.

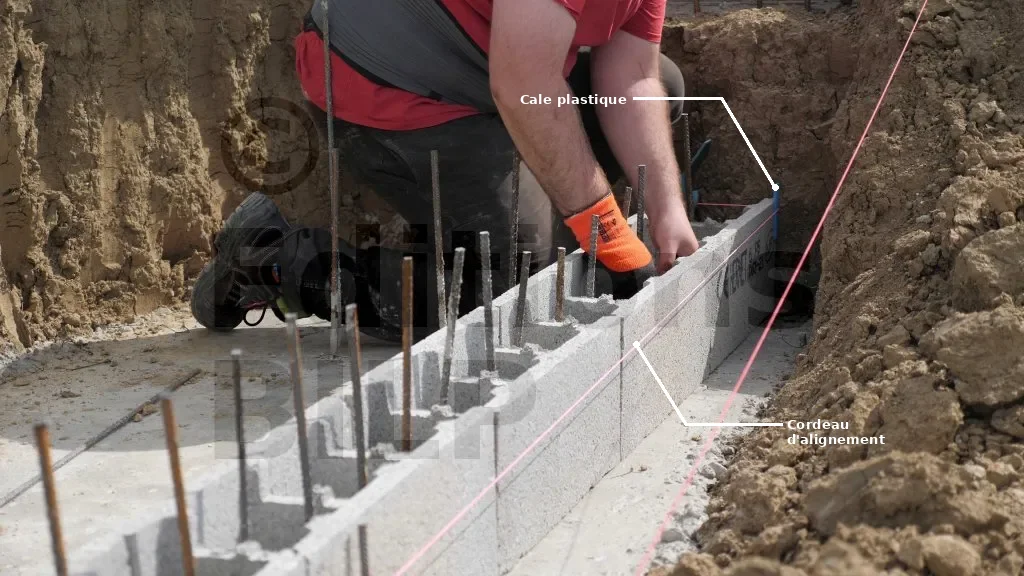

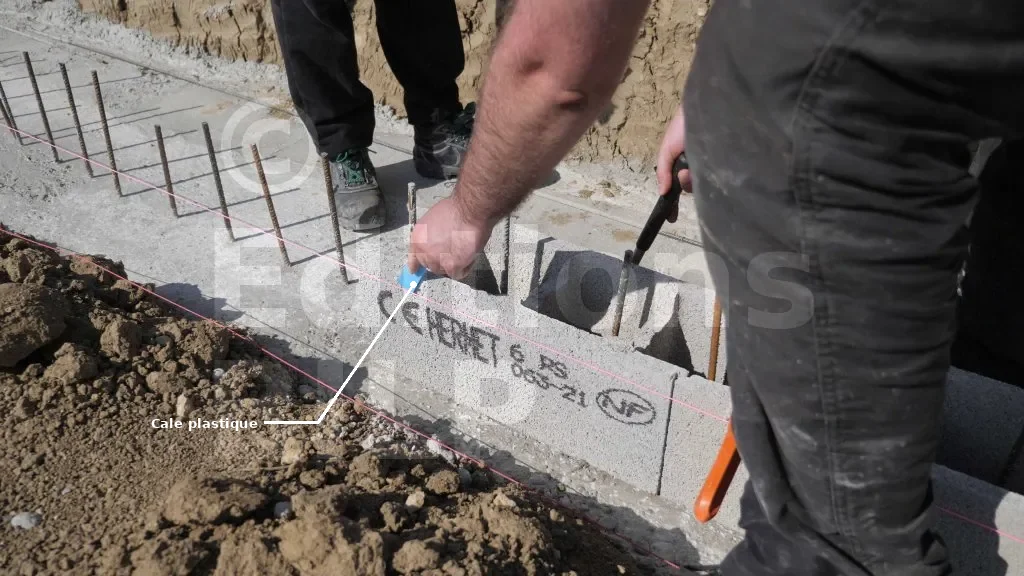

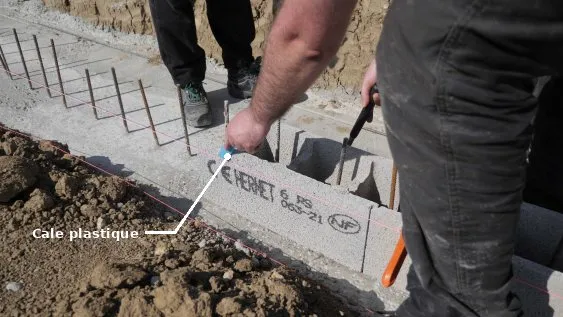

Placez une cale plastique entre le bloc à bancher et le cordeau d’alignement pour vérifier l’alignement. Utilisez un petit maillet pour le réglage si l’espace est plus grand ou plus petit que l’épaisseur d’une cale. La cale en plastique doit passer dans l’espace entre le cordeau et chaque bloc.
La verticalité de la première assise est essentielle, car l’empilage des assises suivantes en dépendra. Pour l’ajuster, nous avons ajouté de petites cales en plastique sous les blocs.

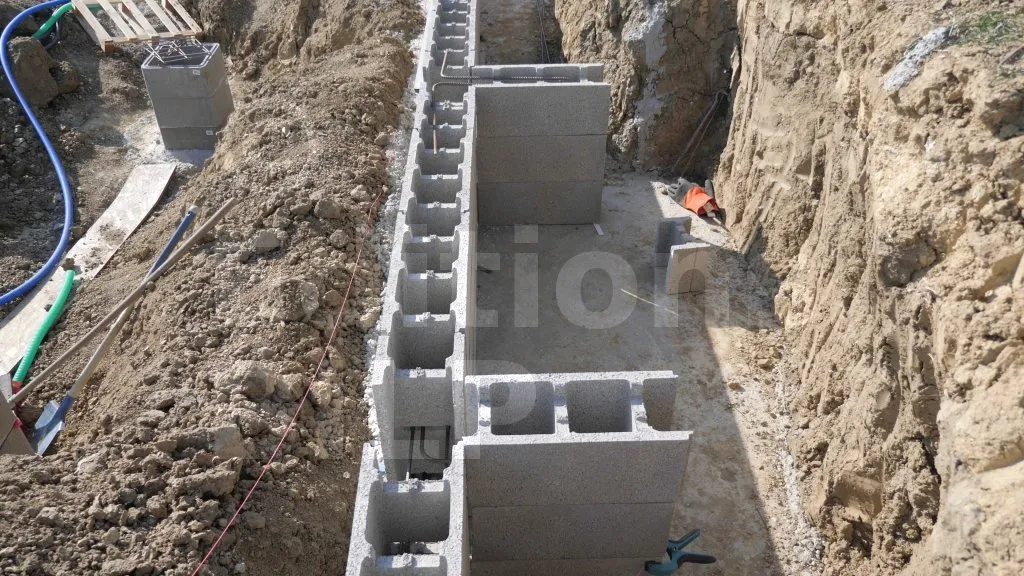

Dans l’article La conception du mur de soutènement les contreforts étaient en redans ; mais pendant la réalisation l’étroitesse de l’espace de travail et la mise en œuvre des coffrages au niveau de ces contreforts nous a contraint à changer de forme. En effet, deux rangées de blocs ont été prévues sur les assises de base ; or nous en avons mis une seule jusqu’à la hauteur finale des contreforts.

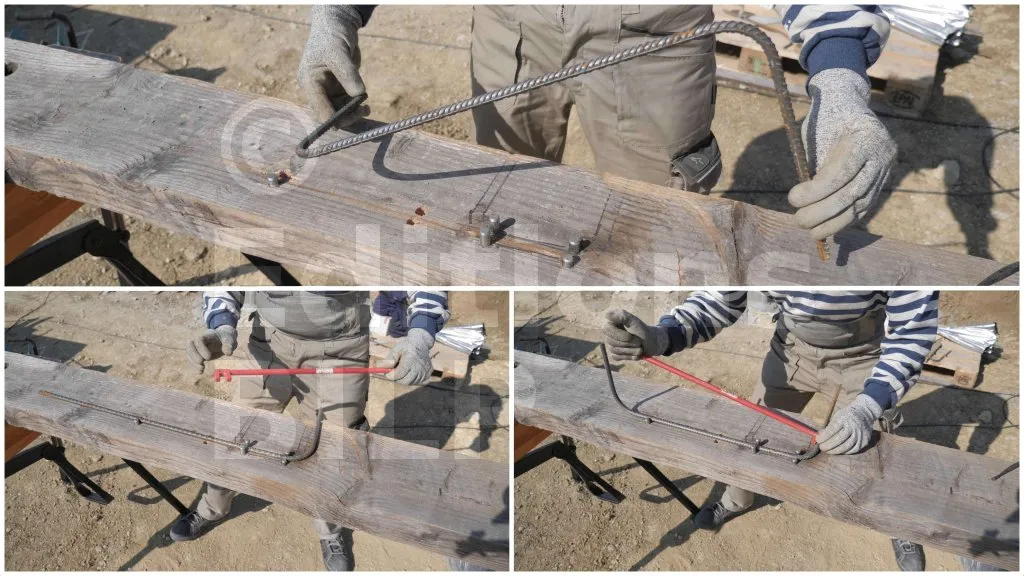

L’armature des contreforts a été conçue sur le chantier. En effet, afin d’économiser du temps et des matériaux, nous avons assemblé en une seule barre les raccords avec le mur et la barre d’acier pour les contreforts, obtenant ainsi une armature en forme de double L. Les fers ont été façonnés sur notre cintreuse faite maison (consultez l’article Le façonnage des aciers pour plus de détails sur la cintreuse). Pour réaliser l’armature, placez le fer sur l’établi et formez le premier L, puis façonnez le second.
La mise en place des aciers verticaux consiste à les poser dans les alvéoles des blocs à bancher. Quant aux armatures horizontales, elles sont constituées de fers en forme de double L. Leur mise en place consiste à insérer le premier L dans les dernières alvéoles des blocs des contreforts, tandis que l’autre L est attaché à la barre de fer horizontale du mur.
Les coffrages se trouvent sur la face apparente du mur. Pour réaliser ce type de coffrage, nous avons utilisé des planches de coffrage, des tiges filetées avec des rondelles et des écrous.
Pour ce faire, percez des trous dans les planches avec un diamètre égal à celui des tiges filetées, en veillant à ce que la position des trous soit au même niveau que les réservations pour les aciers sur les blocs à bancher. Ensuite, plaquez la planche de coffrage contre le mur, puis mettez en place les tiges en les insérant dans les trous correspondants et en les faisant traverser toute la longueur du contrefort jusqu’à sa face enterrée.
Enfin, placez une autre planche contre les blocs sur la face enterrée, insérez les tiges dans les réservations prévues sur cette planche, puis mettez en place les rondelles et les écrous pour fixer solidement l’ensemble.
Voici une vidéo sur la réalisation de cette étape :
