Précaution à prendre :
- Les cintreuses artisanales est un matériel de bricoleurs, il faut faire bien attention lors de son utilisation. Portez des gants de travail robustes pour éviter les blessures aux mains, ainsi que des lunettes de protection pour prévenir les éclats de bois ou de métal.
- Tenez-vous dans une position stable et éloignez vos pieds de l’axe de pliage pour éviter toute blessure en cas de relâchement soudain de la tension dans le fer à béton.
- Assurez-vous que les broches sont bien fixées dans le madrier et qu’elles ne bougent pas sous la pression.
- Inspectez régulièrement le madrier pour détecter d’éventuelles fissures ou fragilités dues à la pression répétée. Un madrier endommagé peut céder brusquement et provoquer des accidents.
- Cet outil est adapté aux fers à béton de petit à moyen diamètre (8 à 16 mm).
- Évitez d’exercer une force excessive si le fer ne se plie pas facilement, car cela pourrait endommager les tiges ou provoquer le déplacement du madrier.
Fabrication de la cintreuse
Les cintreuse artisanale peuvent être réalisé de différent manière et avec diverse matériels mais pour le chantier de la maison BILP, nous avons utilisé les matériels qui trainaient dans notre atelier.
La cintreuse est composée de deux étaux-tréteaux sur lesquels a été posé un madrier avec quatre broches pour connecteurs qui maintiendront les fers à béton lors du cintrage.

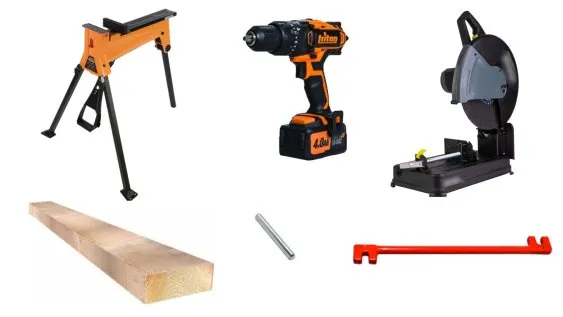

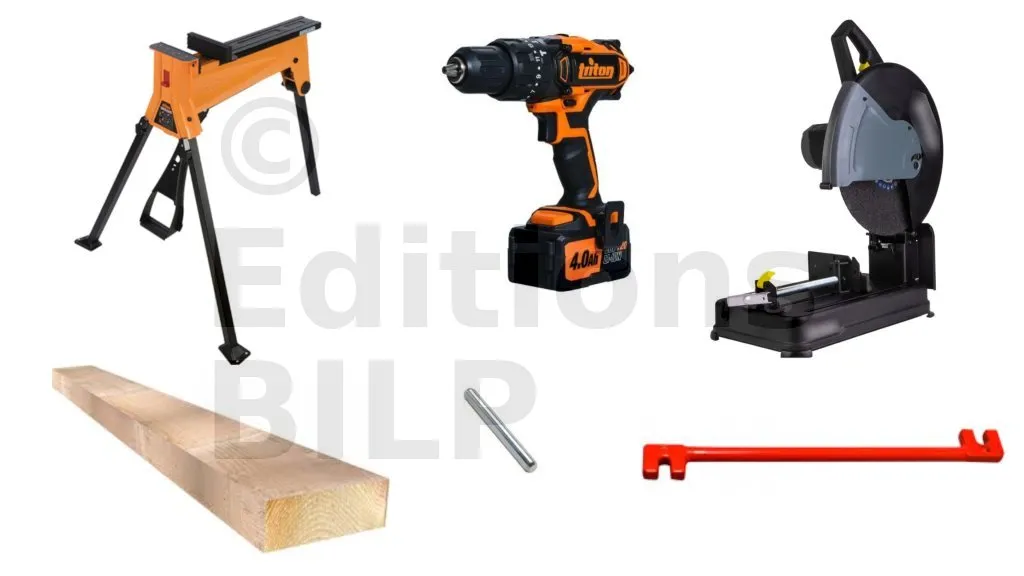

Pour la réalisation de la cintreuse, nous avons utilisé des étau-tréteaux comme un établi sur lequel nous avons posé un madrier de 100 x 200 mm avec une longueur de 1 m. Il nous faut également des outils comme une perceuse, une tronçonneuse à métaux, un griffe et des broches de 12 mm de diamètre et une longueur de 200 mm.

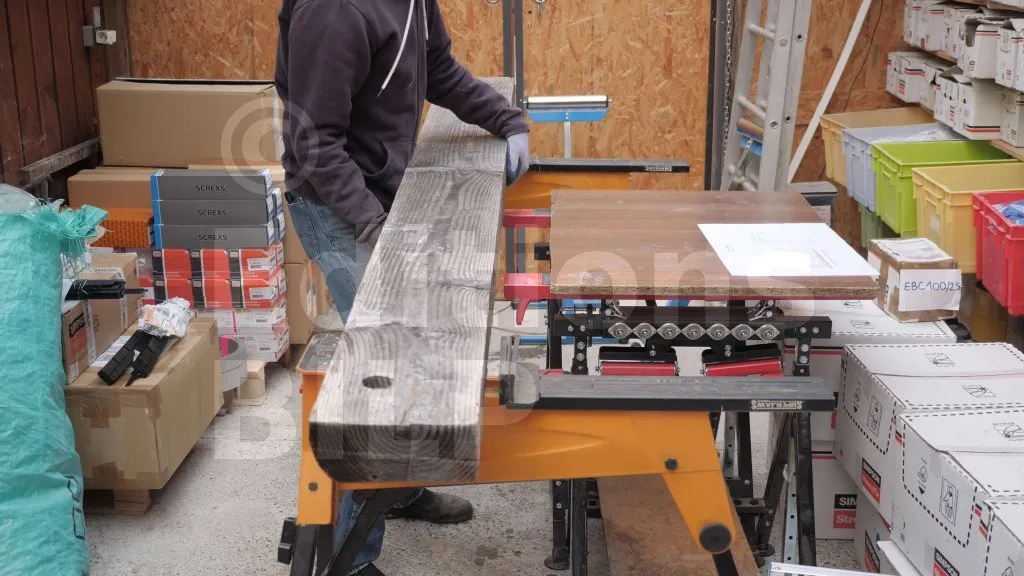

Le madrier est fixé sur les étaux-tréteaux pour éviter d’éventuels accidents.

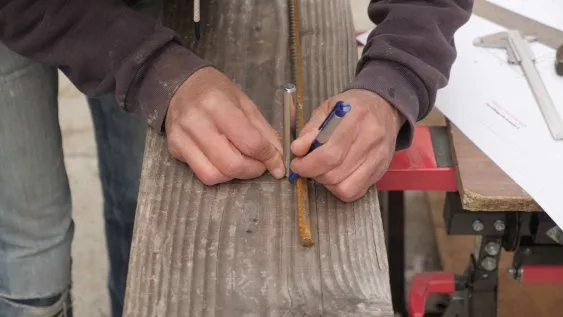

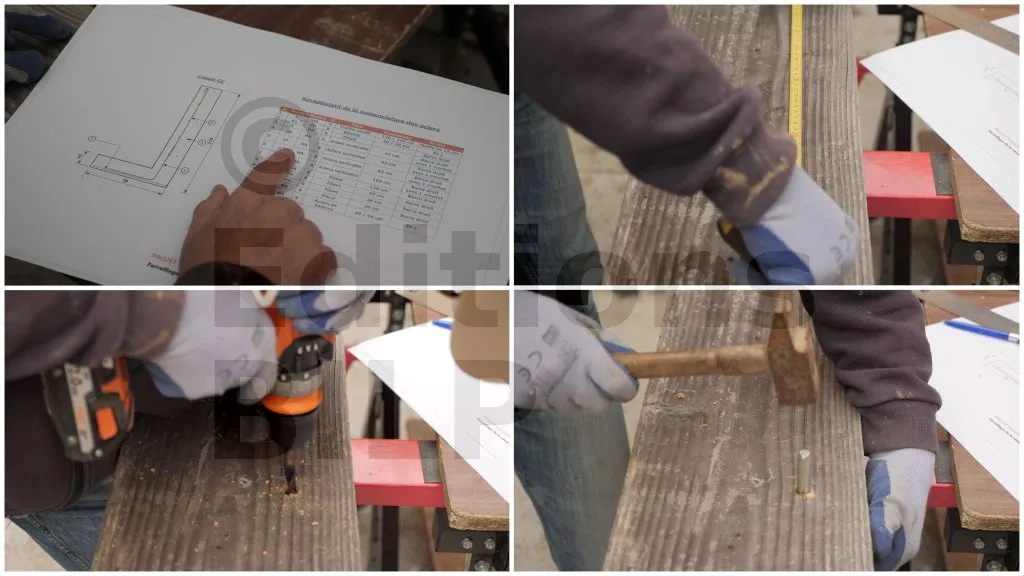

Avant de placer la première broche (pivot) sur le madrier, il convient de repérer, à partir des plans de ferraillage, les armatures à cintrer et de reporter leurs dimensions sur le madrier pour positionner les broches.

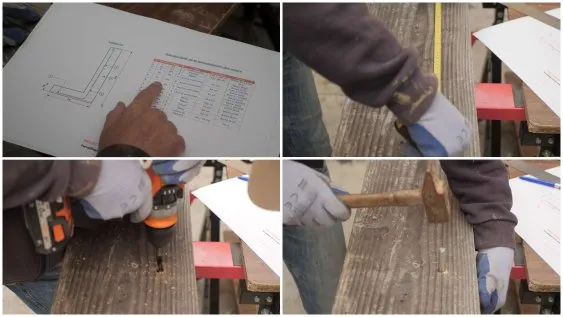

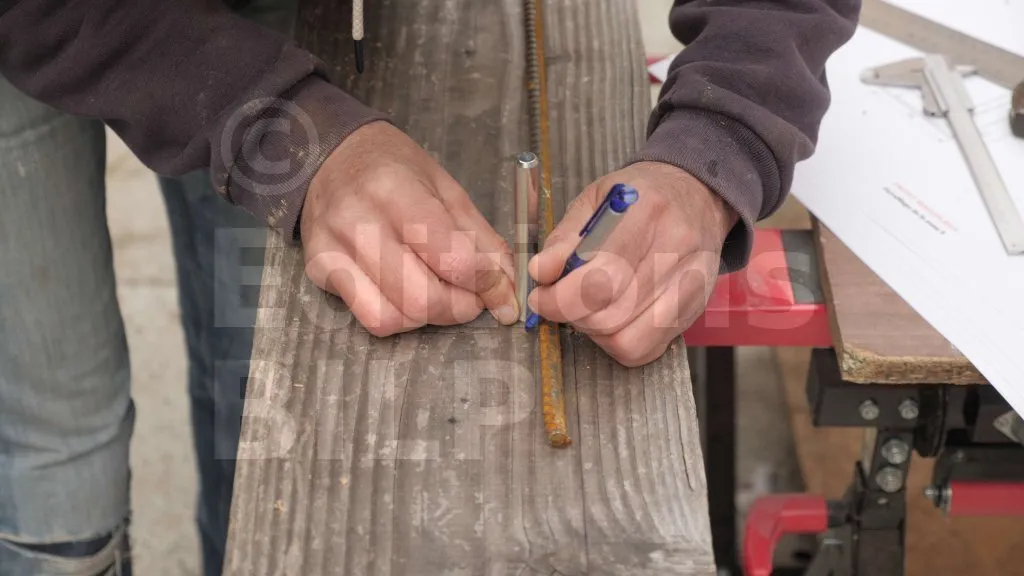

Après avoir pris les dimensions de chaque armature, celles-ci sont rapportées en prenant comme point de référence l’emplacement de la première broche. Le trou destiné à la broche est réalisé à l’aide d’une perceuse équipée d’une mèche à bois de 11 mm de diamètre. La broche est ensuite insérée dans son emplacement en laissant dépasser environ 10 cm au-dessus de la surface du madrier, et les opérations sont répétées pour les autres broches de la même rangée.
Placez un morceau de fer à béton du même diamètre que celui des fers à cintrer contre la première rangée de broches, puis installez la deuxième rangée de broches contre celui-ci. Il est important de noter qu’un jeu de 2 mm est nécessaire pour faciliter le retrait des aciers après le cintrage. Ensuite, répétez les mêmes étapes que pour la première rangée pour installer les broches de la seconde.
Voici une vidéo sur la réalisation de cette étape :
Cintrage des aciers
Le ferraillage du mur de soutènement de la maison BILP est constitué de barres en forme de L, de barres droites et de barres droites munies d’un crochet. La réalisation des barres en forme de L est expliquée ci-dessous.

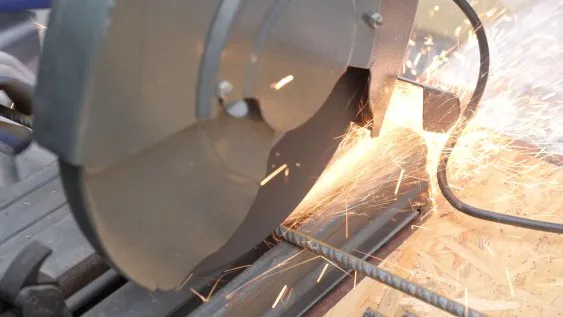

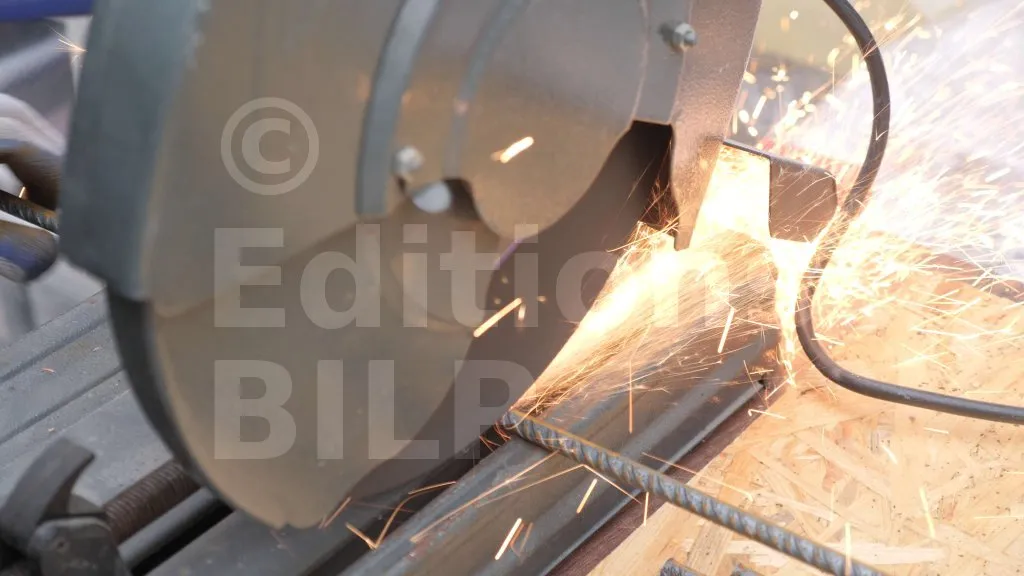

Avant de réaliser la coupe, si la longueur développée de chaque type d’armature n’est pas indiquée sur le plan de ferraillage, il convient de la calculer. L’article sur le cintrage des fers à béton (armatures) pourra vous aider dans vos calculs. Les coupes seront effectuées à l’aide d’une trançonneuse.
Placez d’abord le fer à béton entre les rangées de broches sur le madrier, de manière à ce que le point de pliage corresponde à la tige centrale (pivot principal).

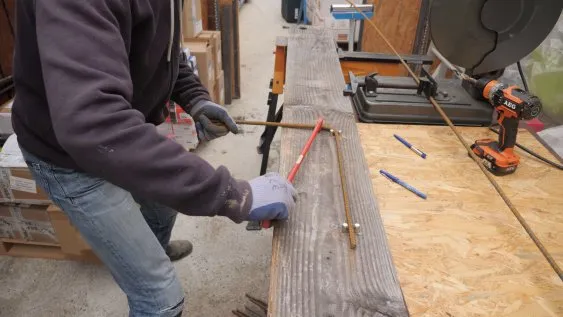

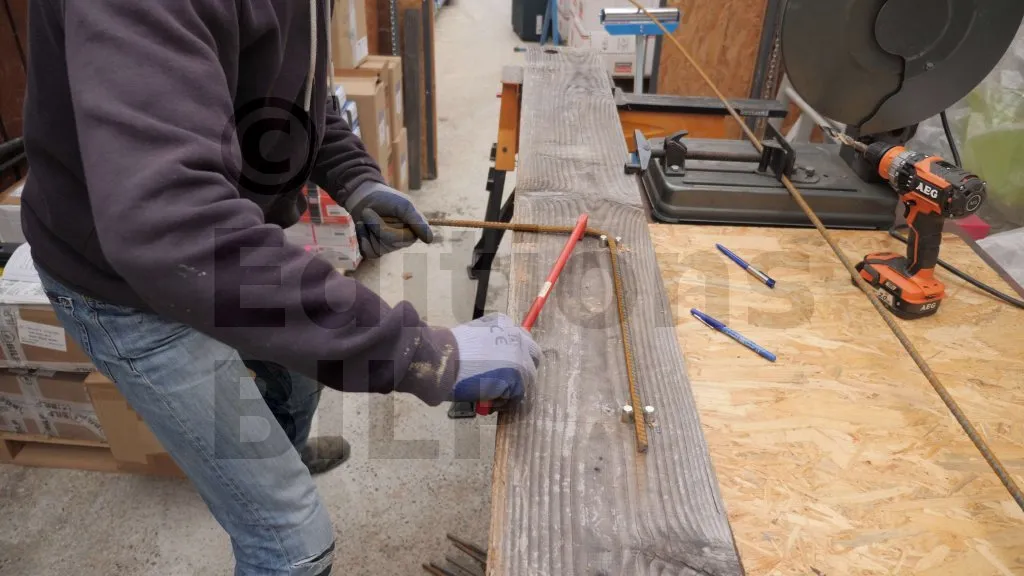

Ensuite, placer l’encoche de la griffe à ferrailler sur le fer à cintrer près des deux premier broches. Puis, tenir le bout du fer avec une main et la griffe avec l’autre main, puis tirez le fer vers vous pour obtenir un L. Appliquez une pression progressive avec le bras de levier pour éviter un mouvement brusque qui pourrait entraîner un déséquilibre.
Voici une vidéo sur la réalisation de cette étape :
