Le ressort de tension d’une porte sectionnelle revêt une importance cruciale dans son mécanisme de fonctionnement. Il a pour rôle principal de garantir l’équilibre de la porte, ce qui facilite grandement son ouverture et sa fermeture.
Il s’agit d’un type de ressort à torsion qui est solidement fixé aux supports de la porte et suit les rails horizontaux. Lorsque la porte est en position ouverte, ces ressorts se déroulent et accumulent de l’énergie. En revanche, lorsque la porte est fermée, ils se contractent, libérant ainsi l’énergie stockée pour soulever la porte.
Il est essentiel de régler correctement la tension des ressorts pour garantir l’équilibre optimal de la porte. En effet, des ressorts trop tendus rendent l’ouverture et la fermeture de la porte laborieuses, tandis que des ressorts trop relâchés rendent difficile la maintien de la porte en position ouverte.
Il convient de noter que les ressorts de tension nécessitent un remplacement périodique, généralement tous les 10 à 15 ans. Ils subissent des contraintes importantes au fil du temps et peuvent s’user ou se casser, ce qui compromettrait le bon fonctionnement de la porte sectionnelle.
Le montage du bloc ressort suit les étapes suivantes :

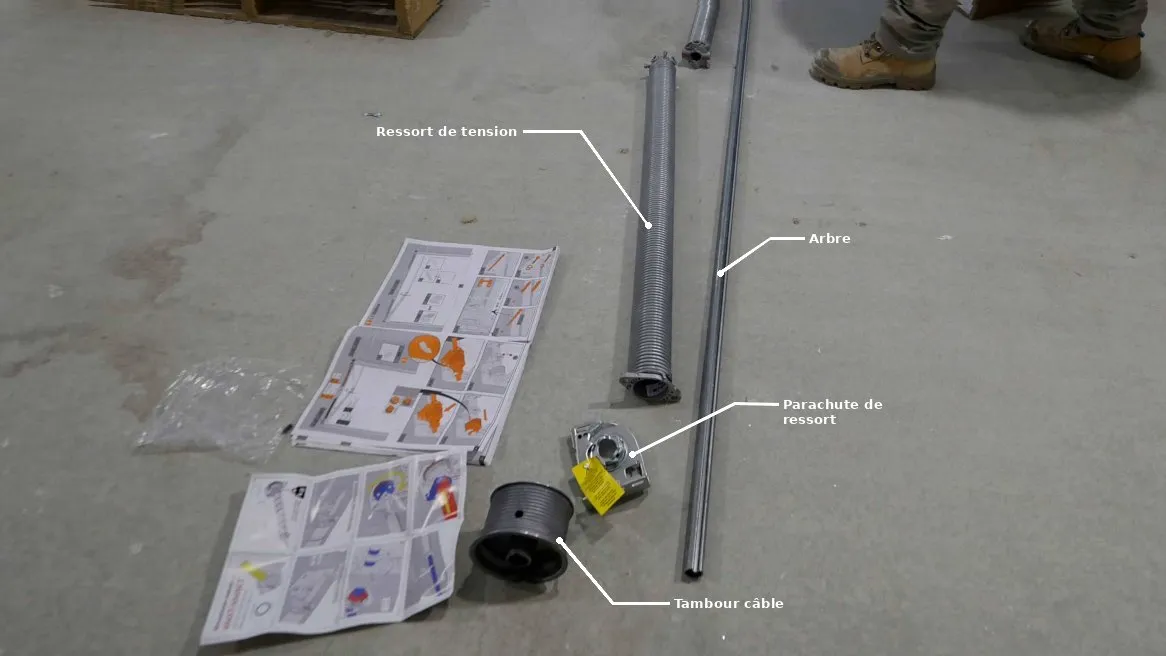

Les différents éléments, à savoir les ressorts, les parachutes de ressorts, les roulements, les tambours des câbles et les supports, sont montés sur les arbres.

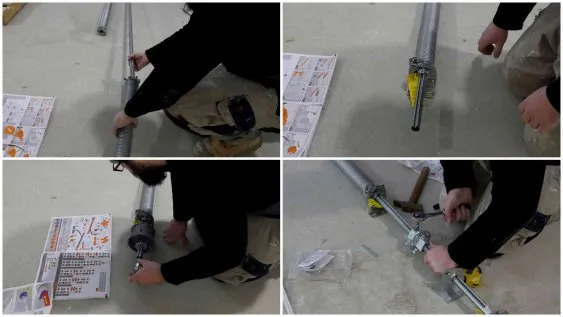

Insérez les ressorts sur les arbres en positionnant les mandrins vers le milieu des deux arbres. Ensuite, Placez les parachutes des ressorts sur les arbres de sorte qu’ils soient contre les ressorts. Puis, mettez en place les tambours des câble. Ils sont placés contre les parachutes des ressorts. Après, posez les roulements. En général, le système arbre et ressort est composé de deux types de roulements : en PVC et en acier. Les roulements en PVC sont plaqués sur les tambours, et les roulements en acier sont fixés sur les cornières de la structure verticale de la porte. Enfin, les arbres doivent être emboîtés dans la bride, puis fixés à l’aide de boulons.

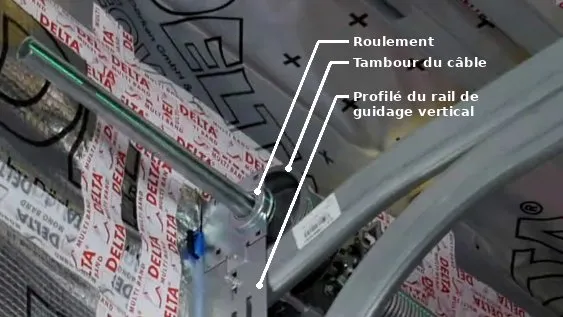

Les roulements en acier sont insérés et bloqués dans les réservations des profilés.

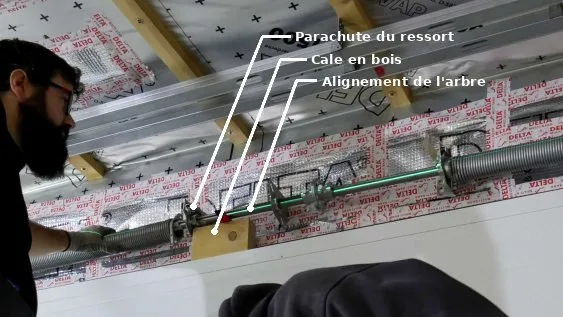

Avant de fixer le bloc ressort, il faut tout d’abord s’assurer de son horizontalité. Sur le projet Maison BILP, la porte du garage est assez grande, donc le bloc ressort fléchit sous son propre poids. Pour cela, nous avons utilisé un niveau laser pour repérer l’alignement. Ensuite, l’arbre est calé avec des cales en bois pour maintenir l’alignement. Les points de fixation des supports sur la linteau sont marqués et pré-percés avant d’être fixés.

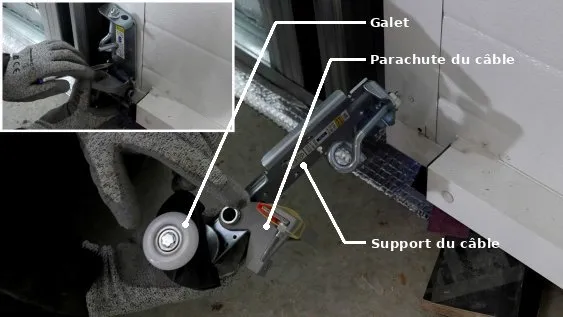

Les supports des câbles sont montés selon les notices de montage du fournisseur, s’ils ne sont pas prémontés en usine.

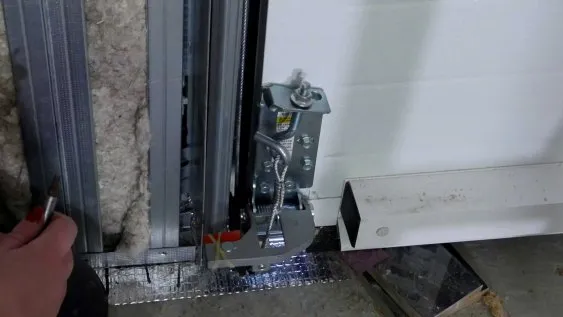

Le support de câble doit être positionné sur son emplacement, puis les points de fixation ou de vissage sont marqués à l’aide d’un crayon ou d’un autre moyen de marquage. Ensuite, il faut pré-percer les points de fixation afin de abimer la section de la porte au moment du vissage. Enfin, fixez-le contre la première section de la porte.
Insérer le manchon des câbles dans le crochet des supports de câble. Ensuite, passer les câbles dans leurs logements, puis dans les rainures des tambours.

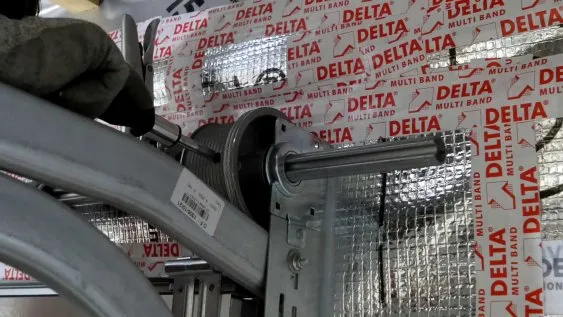

L’arbre est bloqué à l’aide d’une pince-étau. Le câble est enroulé sur le tambour jusqu’à ce qu’il soit tendu. Le tambour est placé contre les roulements et les vis sont serrées pour les maintenir en place. Les opérations précédentes sont répétées sur l’autre tambour.
D’abord les ressorts doivent être clipsés ou vissés sur leurs supports (parachutes), selon les instructions du fournisseur. Ensuite, tracez une ligne horizontale sur les ressorts. Généralement, il y a une ligne horizontale pré-tracée sur les ressorts, réalisez-le avec un marqueur. Puis, à l’aide des deux barres de tensions fournies avec la porte, réalisez la torsion en insérant les barres dans le mandrin des ressorts puis en les tournant. Ne lâchez jamais les deux barres en même temps pour éviter des accidents provoqués par la force des ressorts, toujours une à la fois. La bonne tension des ressorts est obtenue lorsque la ligne horizontale tracée précédemment forme des diagonales. Le nombre de ces diagonales est mentionné dans la fiche du produit. Une fois la tension des ressorts obtenue, serrez les vis sur les ressorts sans relâcher la tension pour les bloquer avec l’axe. Enfin, retirez les pinces étaux sur les tambours posé lors de la mise en tension des câbles.

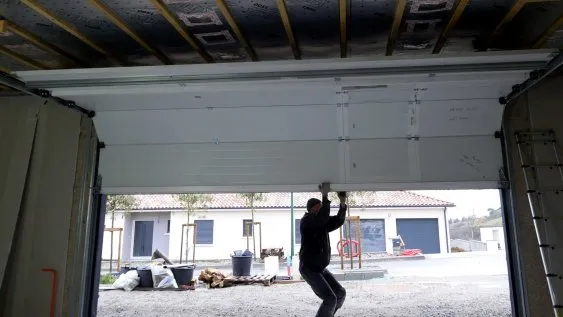

Ouvrez la porte à mi-hauteur. Si la porte bouge vers le bas, les ressorts ne sont pas assez tendus. Dans le cas contraire, les ressorts sont trop tendus. Ensuite, montez la porte complètement et vérifiez que les câbles de levage sont bien tendus. Si oui, la tension des ressorts est correcte. Réajustez la tension si nécessaire.
Voici une vidéo sur la réalisation de cette étape :
