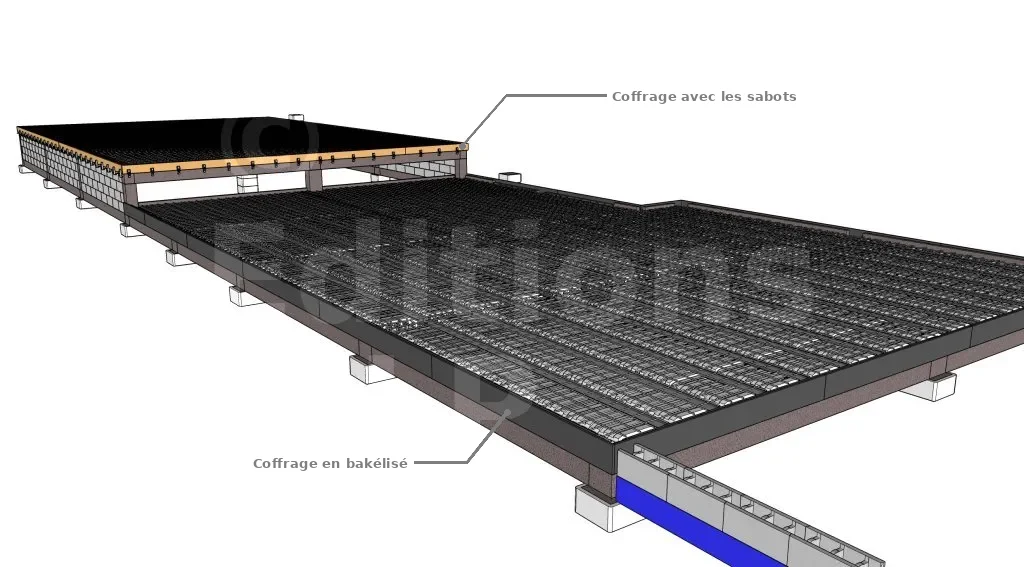

Sur le chantier de la maison BILP, deux techniques de mise en œuvre ont été utilisées pour la réalisation de la dalle de compression. En effet, le plancher-dalle de ce projet est composé de deux niveaux : l’un reposant directement sur les longrines (poutres), et l’autre sur des murs de soubassement.
Les coffrages sur les murs de soubassement

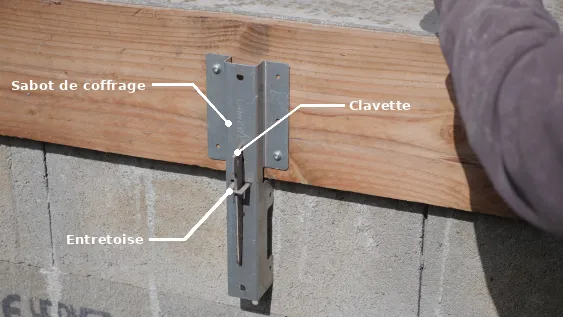

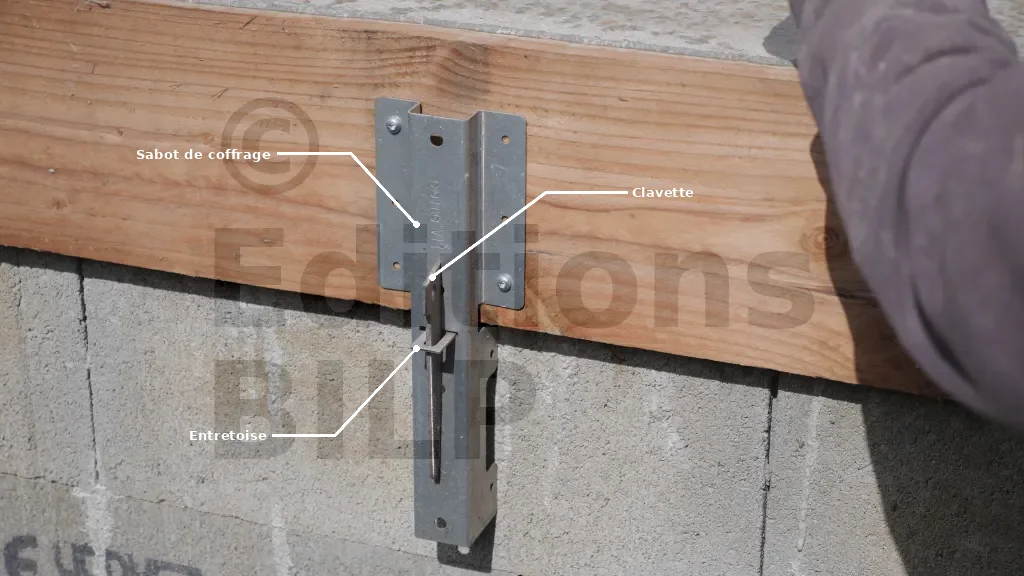

Le coffrage pour cette méthode est réalisé sur toute la périphérie des murs de soubassement. Cette technique, utilisant des sabots de coffrage, est très facile à mettre en œuvre et rapide à exécuter. Le système de sabots de coffrage est composé de :
- une entretoise standard, placée tous les 50 cm pour le projet Maison BILP, qui sert à maintenir le sabot en position et à fournir un point d’appui pour la planche de coffrage,
- un sabot de coffrage, qui assure le buttage des planches de coffrage,
- une clavette, utilisée pour lier et maintenir l’ensemble.
La mise en œuvre des coffrages avec ce système de sabot se déroule selon les étapes suivantes :

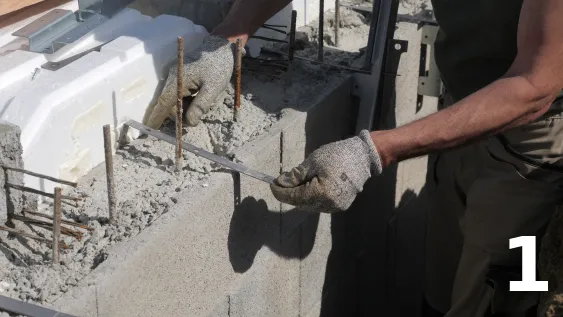

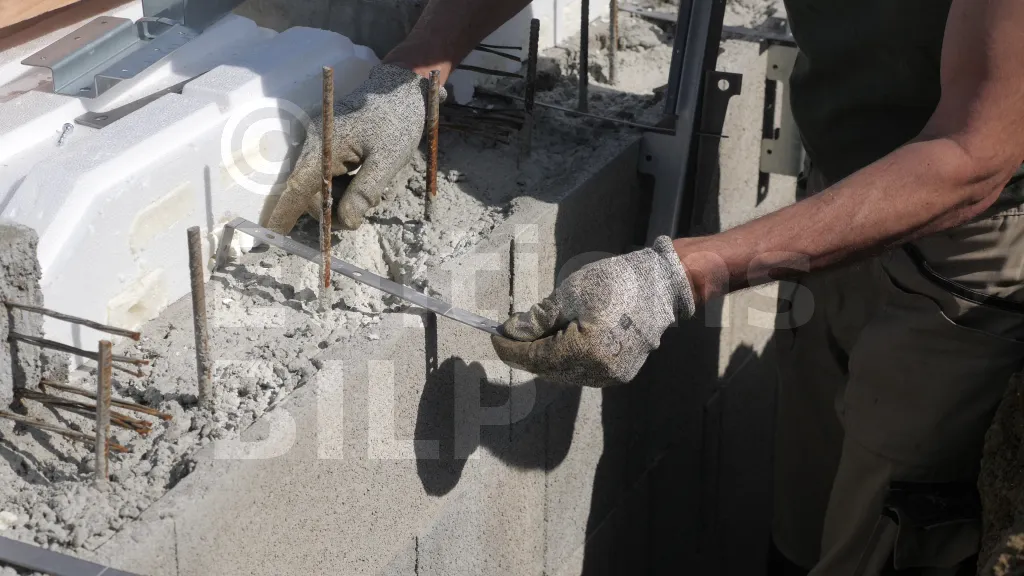

Les entretoises sont placées tous les 50 cm, en positionnant la petite aile contre la paroi intérieure du mur de soubassement.

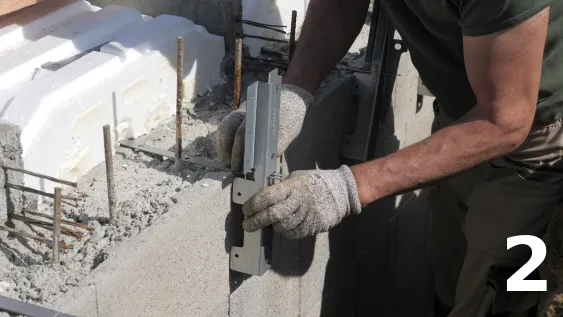

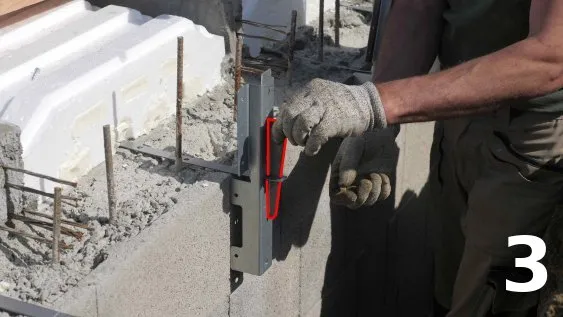

Les sabots sont mis en place en les insérant dans les bouts des entretoises qui débordent sur la paroi extérieure du mur de soubassement.

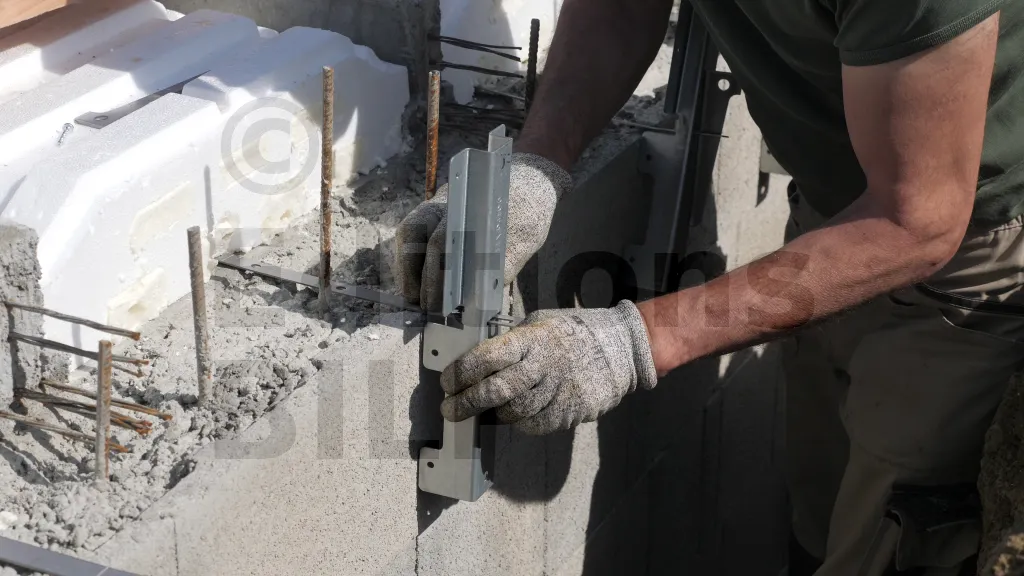

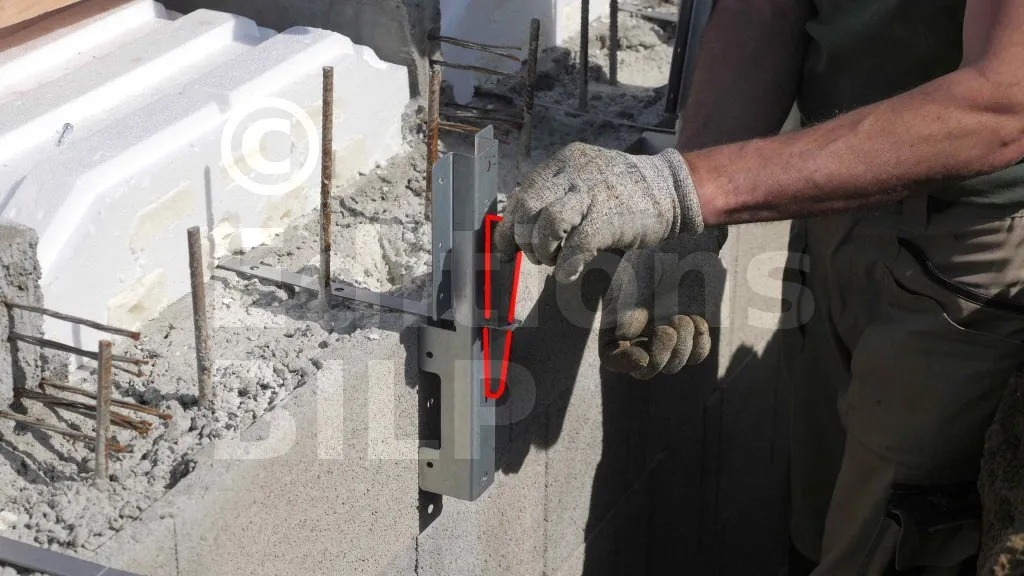

Les clavettes sont insérées dans la réservation des entretoises pour bloquer les sabots contre le mur de soubassement et les maintenir solidement.

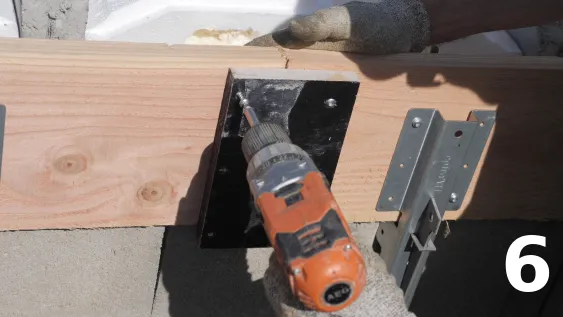

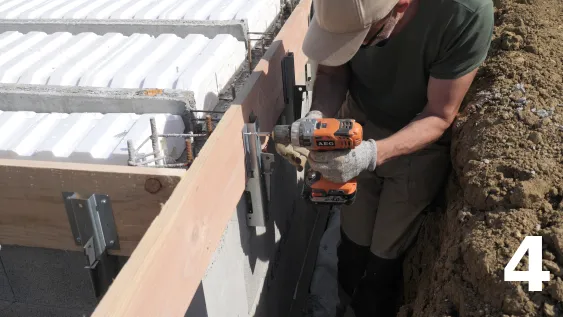

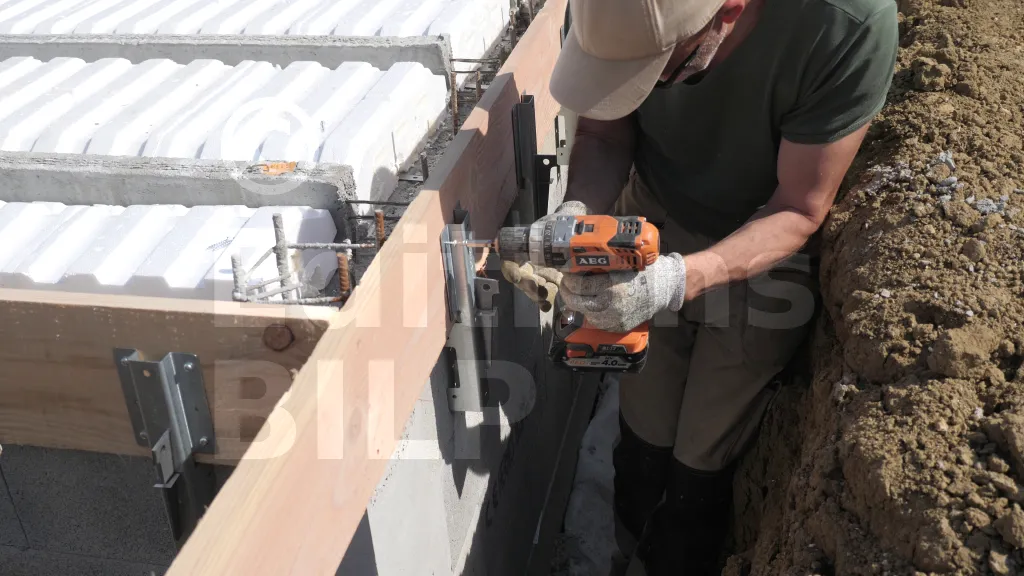

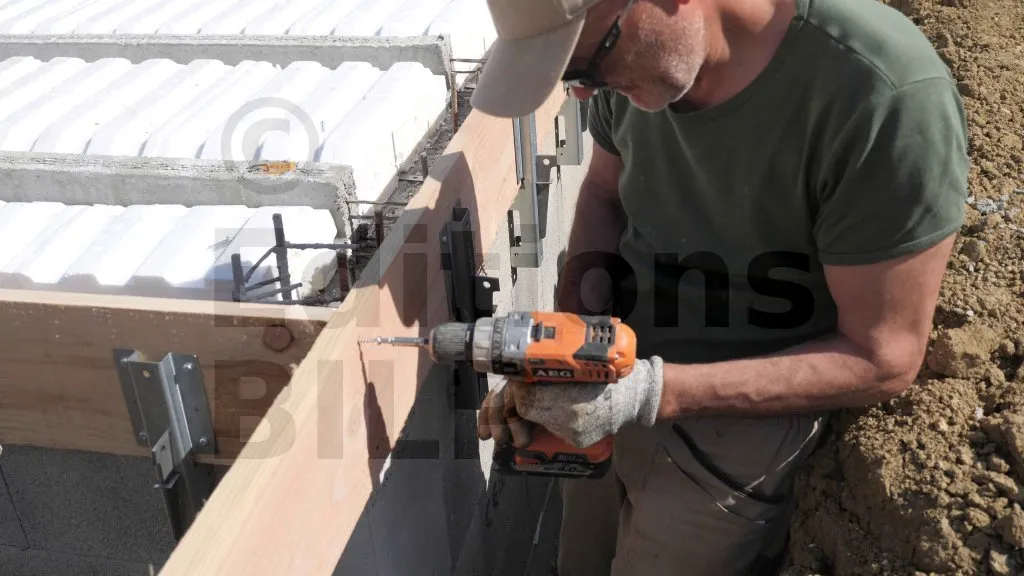

Les planches sont placées sur les entretoises et contre les sabots, puis fixées à ces derniers avec des vis.

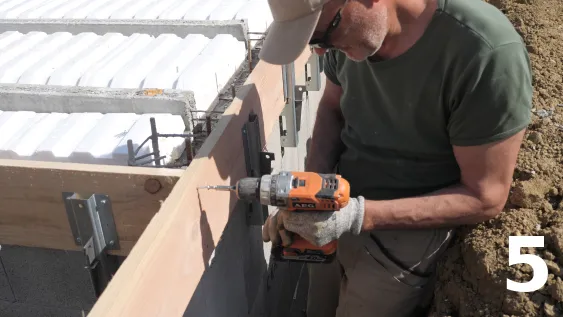

Les planches sur les angles sont vissées entre elles avec trois vis sur chaque point de contact.
Les planches sont assemblées de bout à bout à l’aide de petits morceaux de planche de coffrage et de vis pour consolider toutes les planches qui se suivent. Ce système, en plus de l’assemblage, renforce le butage des coffrages, car la partie inférieure des bouts de planche est vissée contre le mur de soubassement.
Voici une vidéo sur la réalisation de cette étape :
Les coffrages sur les murs de soubassement ( min)
Coffrage sur les longrines à becquet

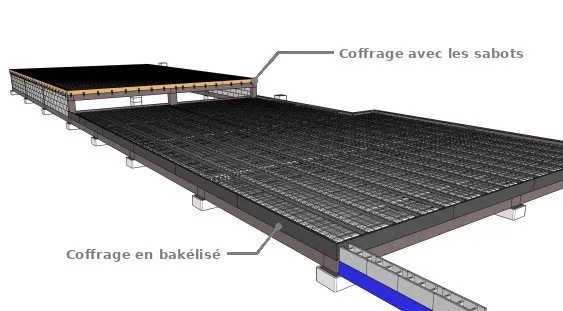

Normalement, les béquets jouent le rôle de coffrage, mais pour le projet Maison BILP, les béquets ne correspondaient pas à l’épaisseur de la dalle de compression ; il manquait quelques centimètres. Des coffrages en bakélisé ont été mis en place pour rattraper l’épaisseur de la dalle de compression.

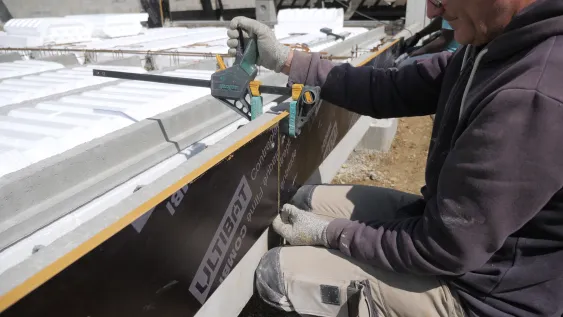

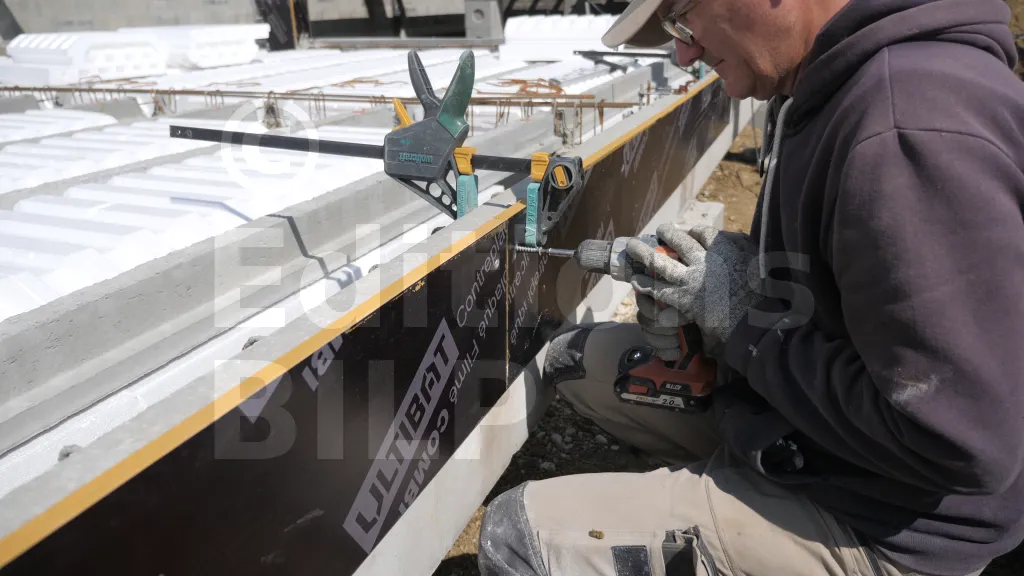

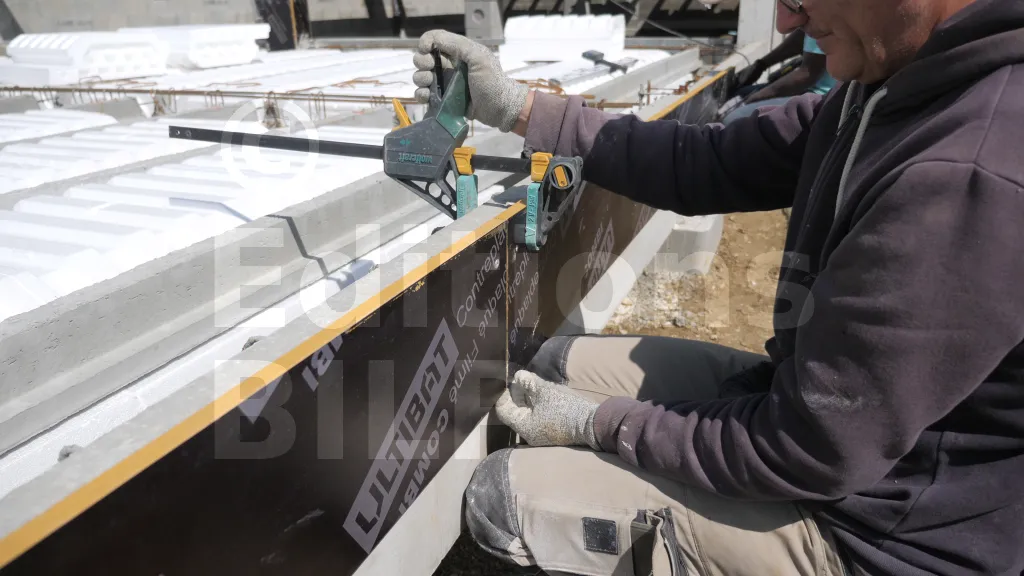

Placez les panneaux contre les becquets des longrines, puis réglez le niveau des panneaux pour obtenir l’épaisseur de béton nécessaire pour la dalle de compression. Ensuite, maintenez les panneaux en place à l’aide de serre-joints jusqu’au vissage des panneaux.

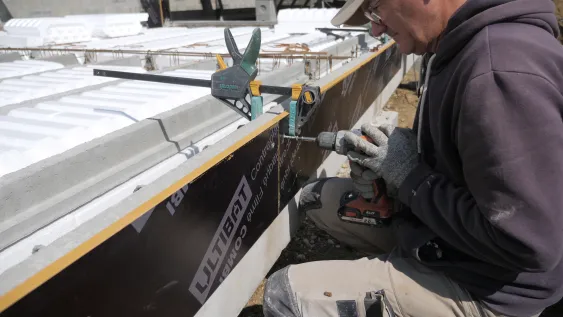

Afin d’éviter l’éclatement des panneaux lors du vissage, il est important de les pré-percer. Utilisez des vis HECO MULTI-MONTI TimberConnect pour la fixation. Répétez ces étapes pour tous les autres panneaux.
