Le montage des blocs à bancher

bruno, John

Montage des murs

Pose des blocs

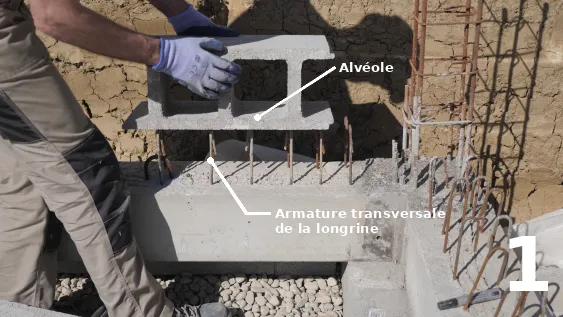

Les blocs sont posés sur les longrines. Les armatures transversales des longrines ne doivent pas gêner la pose des blocs. Ces armatures vont servir d’ancrage pour nos murs.

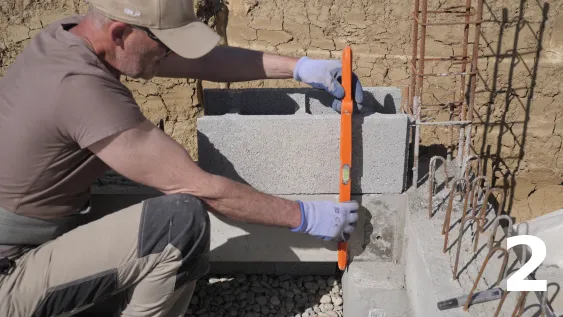

Vérification de l’aplomb par rapport à la longrine

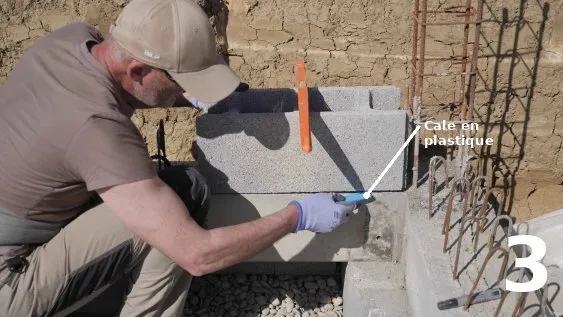

Mise à niveau du bloc

Des cales en plastique peuvent être utilisées pour régler le niveau des parpaings.

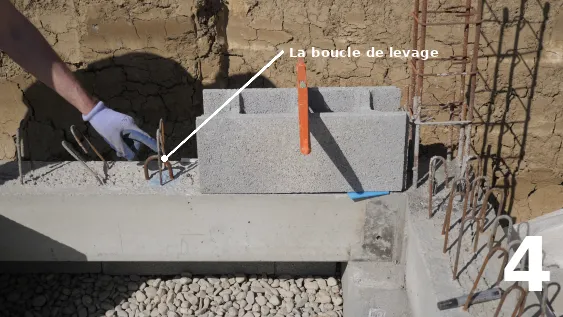

Cas où les boucles de levage et les armatures de la longrine gênent
  • Les armatures transversales de la longrine qui gênaient ont été pliées car elles ne pouvaient pas être coupées pour assurer la liaison entre le mur et la longrine.
  • Sur la partie où il a les boucles de levage, quand celles-ci empêchent la pose du bloc, leurs positions ont été projetées sur le bloc à bancher pour y faire des entailles.

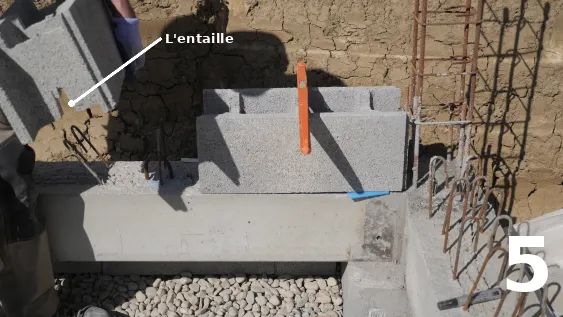

L’entaille sur un bloc


L’entaille a été réalisée avec une meuleuse.

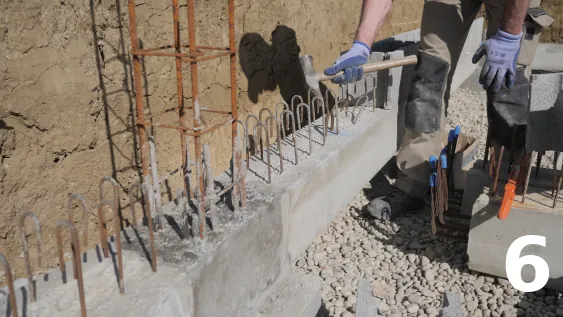

Traitement des irrégularités de surface

Les longrines présentent parfois des surfaces très rugueuses, avec des gravillons dépassant qui gênent l’alignement des blocs. Il faut les enlever au burin et à la massette.

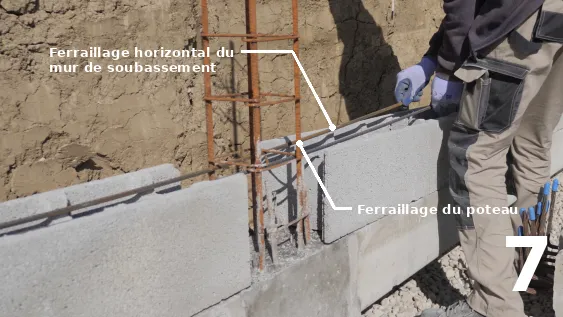

Les ferraillages horizontaux du mur

Le ferraillage horizontal du mur doit être continu sur toute sa longueur, mais il y a des poteaux intermédiaires. Pour résoudre ce problème, les aciers horizontaux des murs doivent être croisés avec les ferraillages des poteaux.

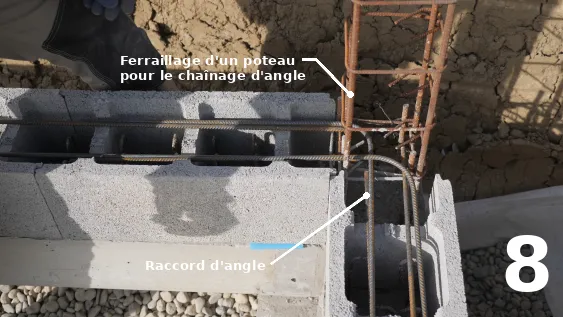

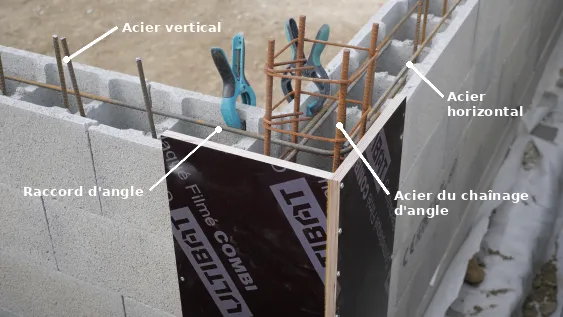

Les chaînages d’angle

Les chaînages verticaux sur les angles n’étaient pas prévus mais pour avoir une meilleure finition et pour une meilleure résistance de la structure, ils ont été mis en place.
Des aciers en forme de "L" (raccords d’angle) ont été mis en place pour consolider les murs sur les angles.

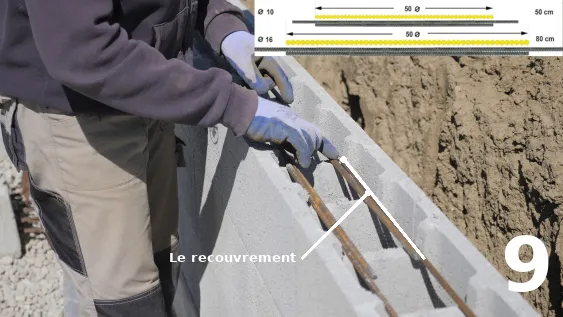

La longueur de recouvrement des aciers horizontaux


La longueur de recouvrement est de 50 fois le diamètre des aciers selon le DTU 21 (NF P 18-201).

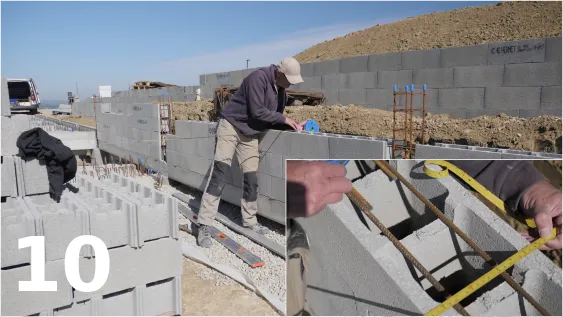

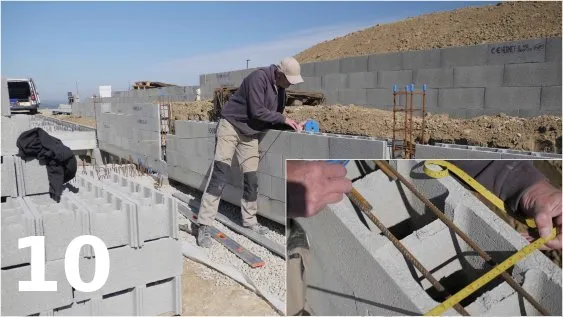

Vérification des cotes

C’est très important que les murs soient bien implantés suivant les plans car toutes les cotes du bâtiment vont dépendre de cela.

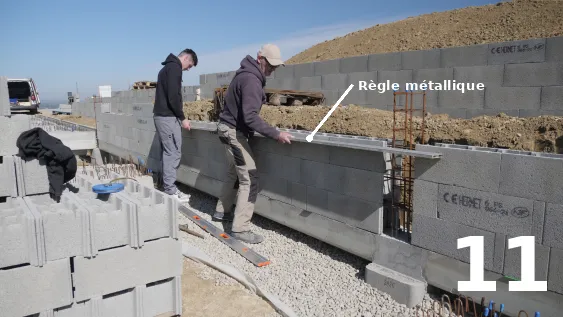

Réglage de l’alignement

Phase très importante pour faciliter la mise en œuvre ultérieure du plancher.

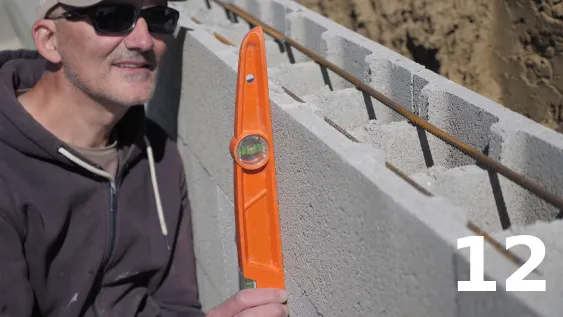

Vérifier l’aplomb du mur

Un niveau à bulle fera l’affaire car le mur n’est pas très haut.


Voici une vidéo sur la réalisation de cette étape :

Montage des murs (1 min)


Remplissage des blocs


Prêt à couler

Le coulage des murs, des poteaux et des chaînages d’angle est réalisé en même temps. L’article "les coffrages" traite la mise en œuvre de tous les coffrages pour la réalisation du mur de soubassement.

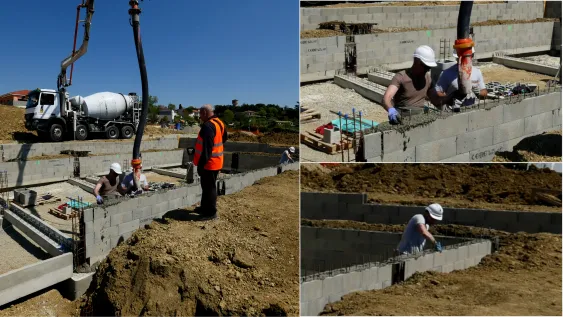

Le coulage

Le coulage du béton peut être effectué manuellement, mais cette méthode est trop pénible. Pour réaliser cette tâche avec une pompe à béton, il faut au moins trois opérateurs. Le premier guide l’extrémité de la pompe dans les alvéoles, le deuxième effectue l’aiguillage du béton, c’est-à-dire qu’il vibre ou remue le béton avec un fer à béton dans toutes les directions afin d’éliminer les vides et les bulles d’air, et pour que le béton pénètre bien dans les alvéoles des blocs à bancher. Le dernier opérateur égalise ensuite le niveau du béton avec une taloche.


L’arrosage

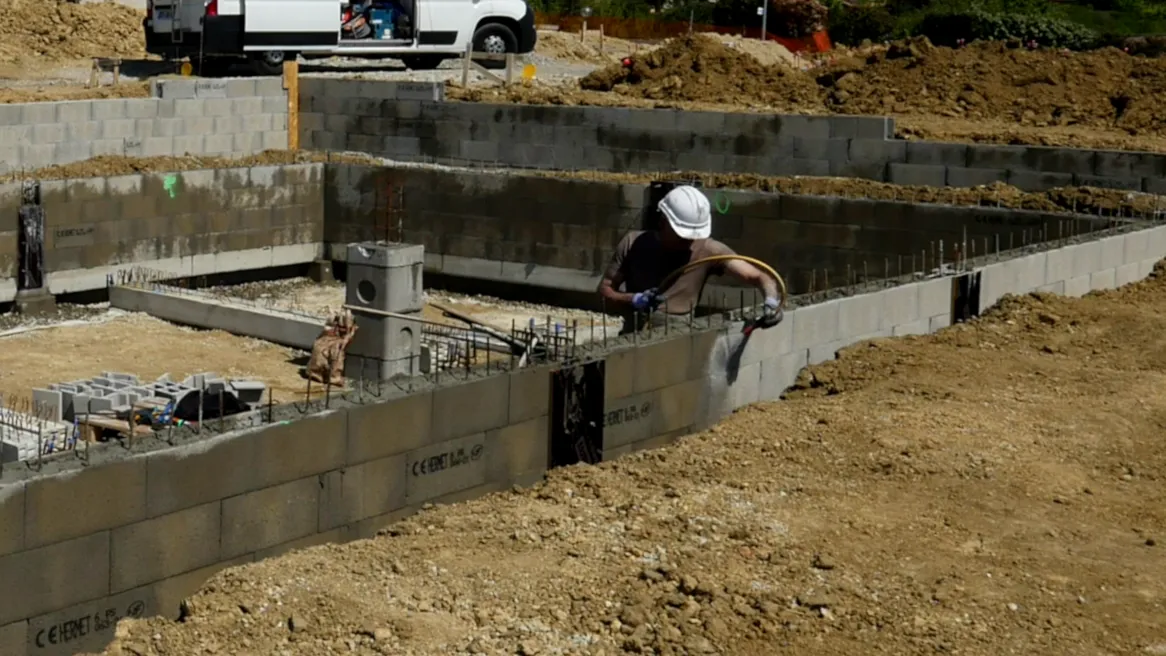

Il faut éviter le prise trop rapide du béton donc arrosez régulièrement les faces du mur.


Voici une vidéo sur la réalisation de cette étape :

Remplissage des blocs (1 min)



L’article "les coffrages" est complémentaire à ce sujet.
