L’utilisation du palan pour l’installation des longrines

bruno, John

Comment soulever des longrines pesant entre 500 et 600 kg à une hauteur de 1,50 m sans l’aide d’un engin de levage ? Eh bien, il faut se servir de ses muscles et d’outils manuels, comme les palans, sans faire preuve d’une force herculéenne !

Important pour votre sécurité
Important pour votre sécurité

Cette méthode est économique mais dangereuse ; il est recommandé d’utiliser des équipements comme une grue ou un chariot élévateur.

Si vous employez cette méthode, il faut être au minimum deux personnes, qui doivent être synchronisées et garder un œil l’une sur l’autre pour éviter les accidents. Il est essentiel de rester vigilant, en déplaçant le regard en permanence.
Les EPI (équipements de protection individuelle) sont très utiles pour prévenir les blessures : gants, casque et chaussures de sécurité. Les tréteaux peuvent se renverser sous le poids des longrines ; il est donc important de rester vigilant et de ne pas se placer sous les poteaux. La prudence est de rigueur. Manipuler les chaînes des palans avec précaution est également essentiel. Évitez de mettre les mains, les pieds ou toute autre partie du corps sous la longrine en cours de levage.

Généralités

Un palan est un dispositif qui permet de multiplier la force appliquée pour soulever une charge. Il se compose d’au moins deux poulies, l’une fixe et l’autre mobile, qui répartissent la charge en différents points afin de réduire l’ effort nécessaire.

Le fonctionnement d’une poulie et d’un palan

Avant d’utiliser un palan, il est important de comprendre le principe de fonctionnement d’une poulie et le système de plusieurs poulies.

Système de poulie
Système de poulie

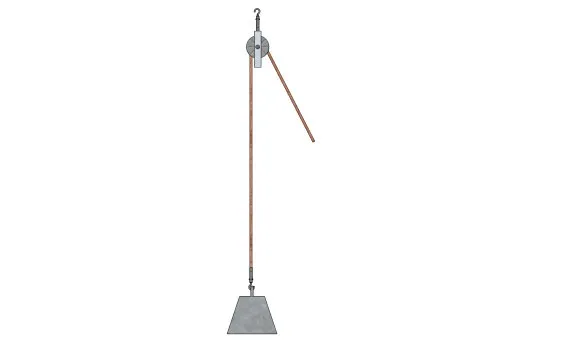

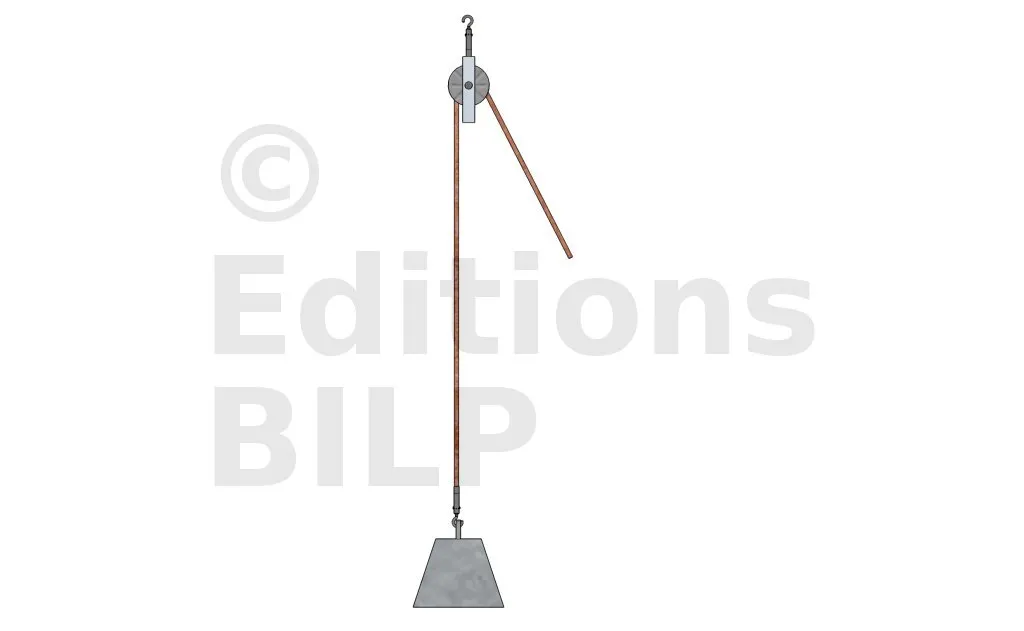

L’utilisateur doit appliquer une force égale ou supérieure à la charge qu’il souhaite soulever en tirant sur la corde.

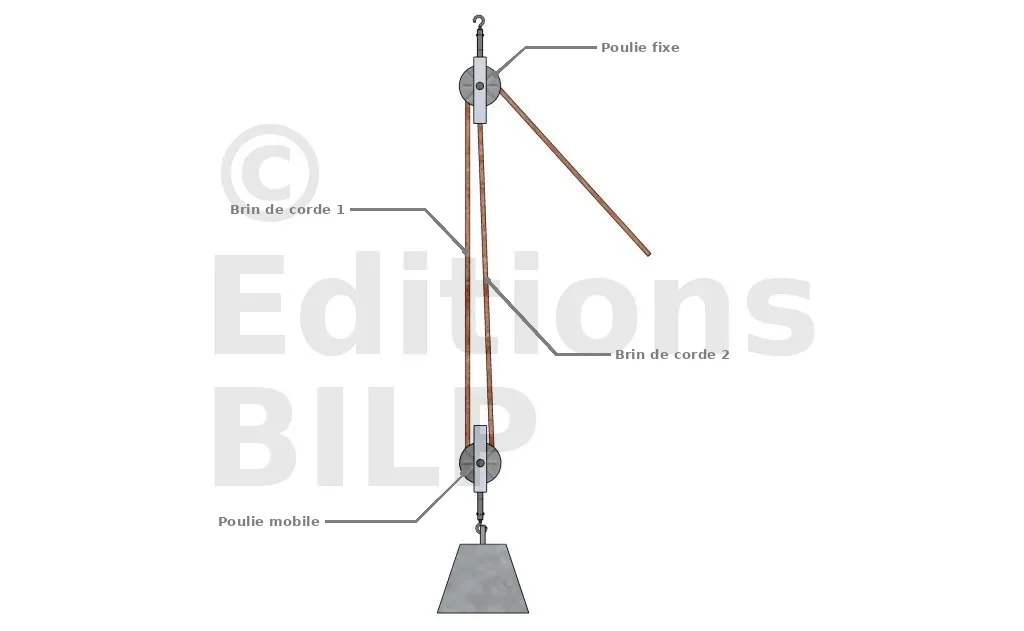

Système avec deux poulies
Système avec deux poulies

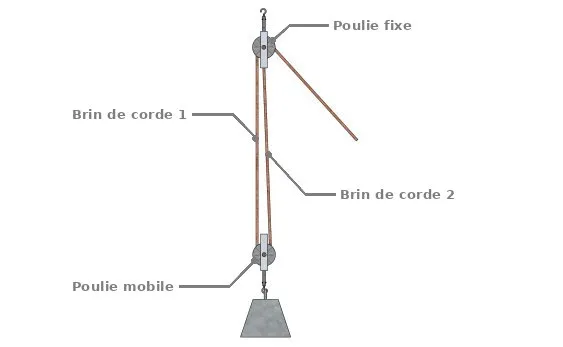

Sur ce système, on utilise deux poulies : l’une est fixe et l’autre mobile. Le fonctionnement est similaire à celui d’un palan, mais le système se trouve dans un seul boîtier. La force fournie par l’utilisateur est multipliée par le nombre de brins de corde : avec deux poulies, il y a deux brins de corde, ce qui signifie qu’il faut fournir 250 Newton (25 kg) pour soulever un plot de 50 kg, au lieu de 500 Newton (50 kg) avec une seule poulie.


Les composants des moufles et des palans
Les composants des moufles et des palans

Ces trois systèmes (le système à plusieurs poulies, les moufles et les palans) fonctionnent de la même manière : ils amplifient la force fournie par l’utilisateur pour soulever une charge.

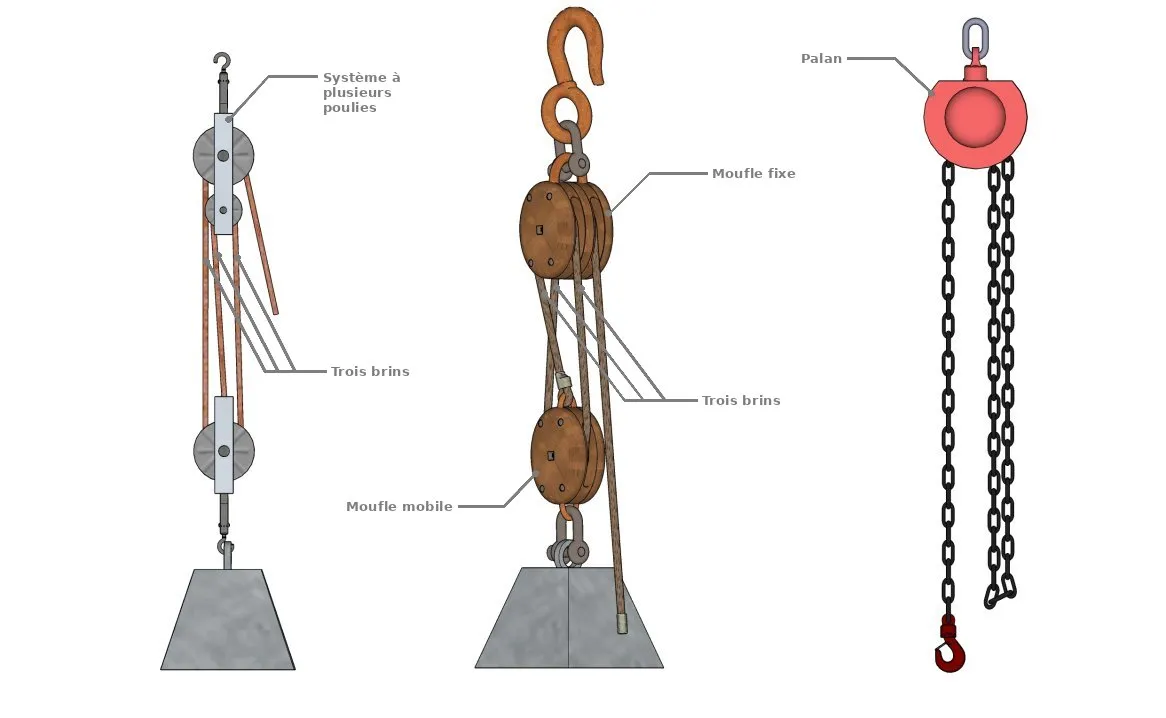

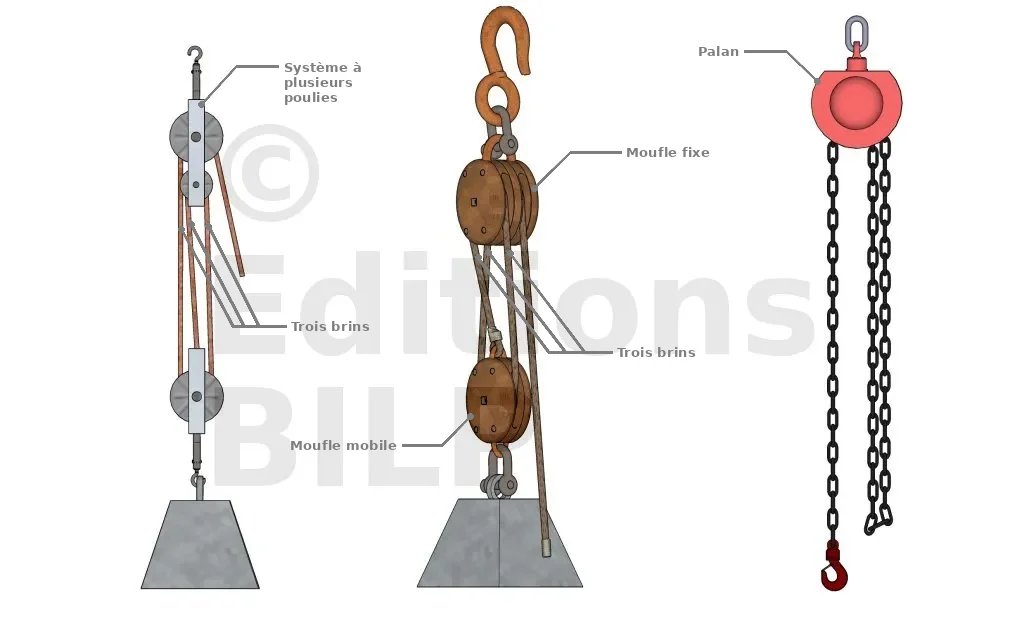

  • Le système à plusieurs poulies est constitué de poulies fixes et mobiles reliées entre elles par un système de cordage ou de chaîne.
  • Les moufles sont composées de plusieurs poulies regroupées dans une même chape ou "poulies mouflées". Elles sont utilisées par paires, avec une poulie fixe et une poulie mobile. La démultiplication de la force est proportionnelle au nombre de poulies qu’elles contiennent. Comme pour le système à plusieurs poulies, les poulies des moufles sont reliées entre elles par des brins de corde ou de chaîne. On peut donc dire que le système à plusieurs poulies a été simplifié pour donner naissance aux moufles.
  • Le palan est composé d’un système de démultiplicateur (moufles ou poulies mouflées) relié par un câble ou une chaîne munie d’un crochet. Son fonctionnement est similaire à celui des moufles ou du système à plusieurs poulies, mais les parties fixes et mobiles sont regroupées dans un même boîtier. Il existe plusieurs types de palans : manuels, électriques, pneumatiques et hydrauliques. Dans les trois systèmes, plus il y a de poulies, plus la corde ou la chaîne est longue.

L’utilisation des palans sur le Projet Maison BILP

Les palans ont été utilisés pour mettre en place les longrines de la structure du plancher.

Les déplacements horizontaux

Les longrines ont été déplacées en suivant les étapes suivantes :

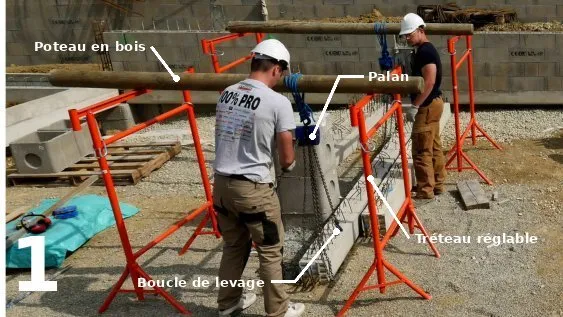

Installation des palans
Installation des palans

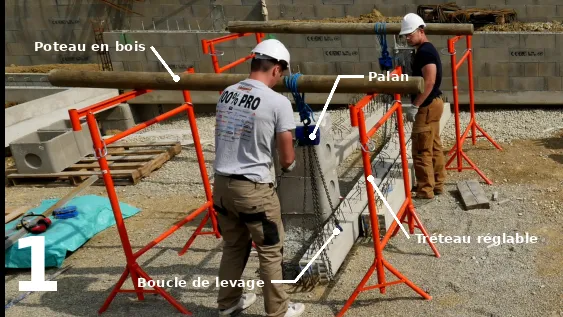

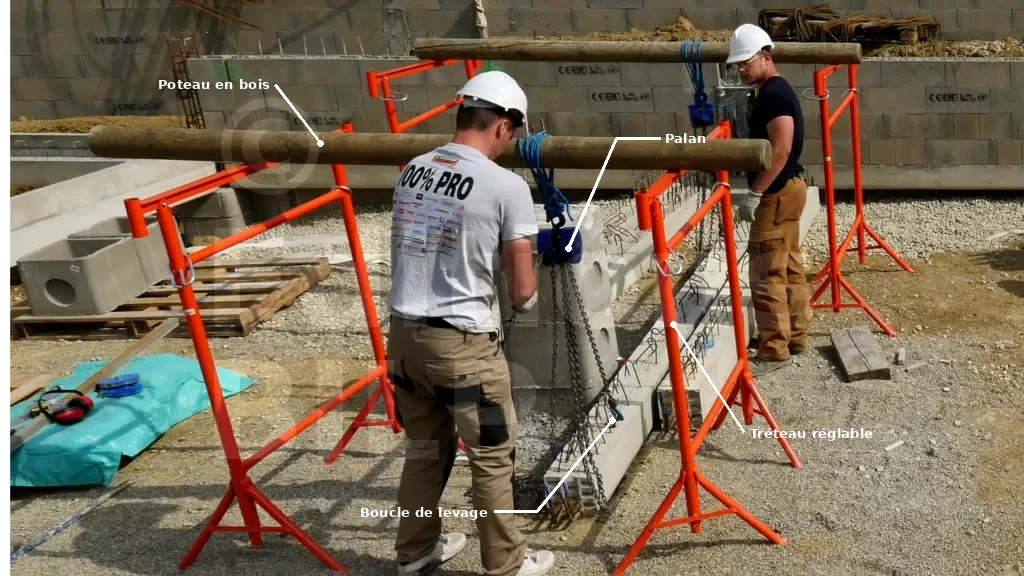

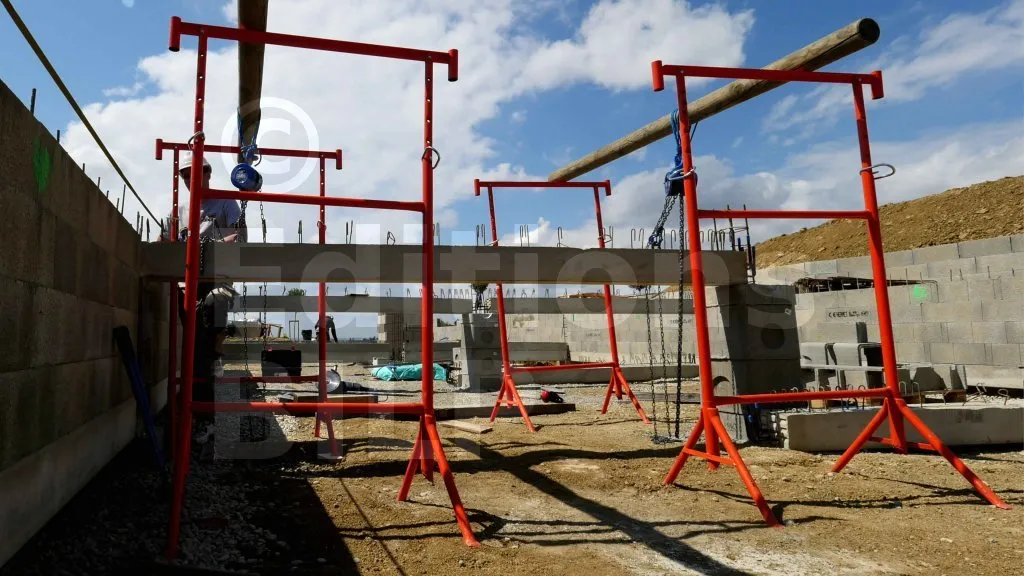

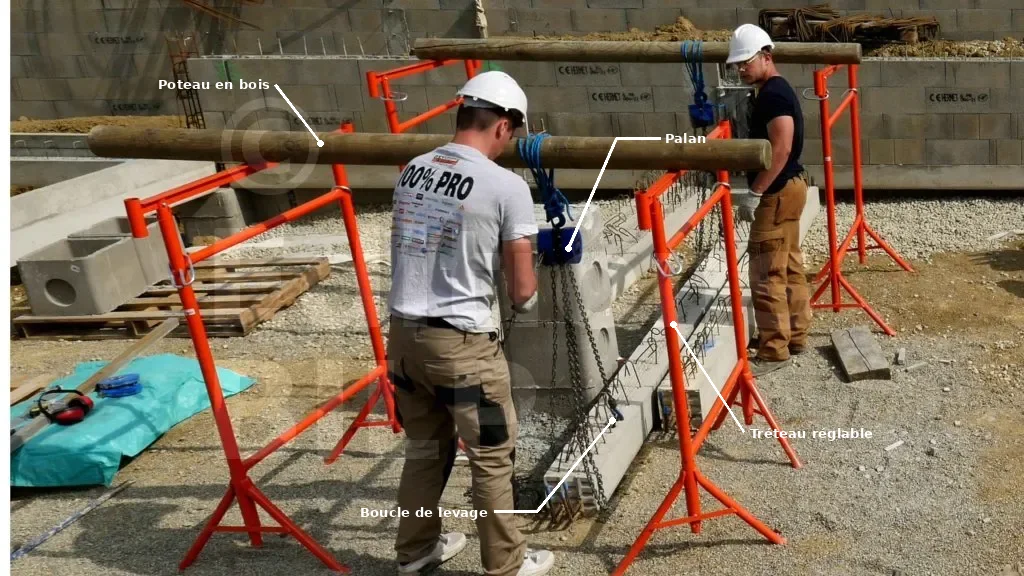

Quatre tréteaux réglables sont placés à côté des deux boucles de levage de chaque longrine pour la soulever verticalement. Pour le déplacement horizontal, il faut décaler les tréteaux par rapport aux boucles de levage dans la direction souhaitée. Ces tréteaux servent d’appuis pour les poteaux sur lesquels sont fixés les palans pour le levage.

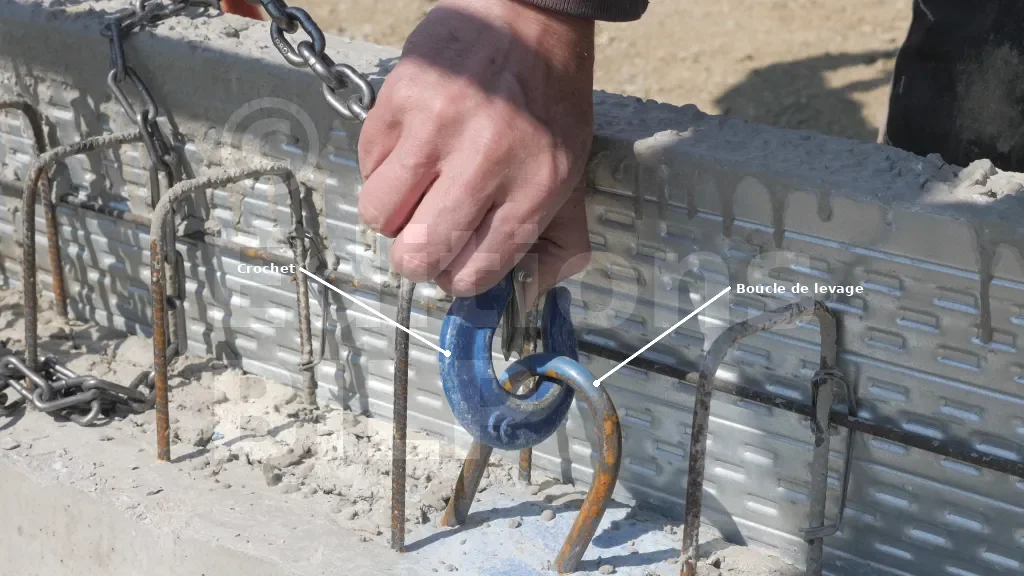

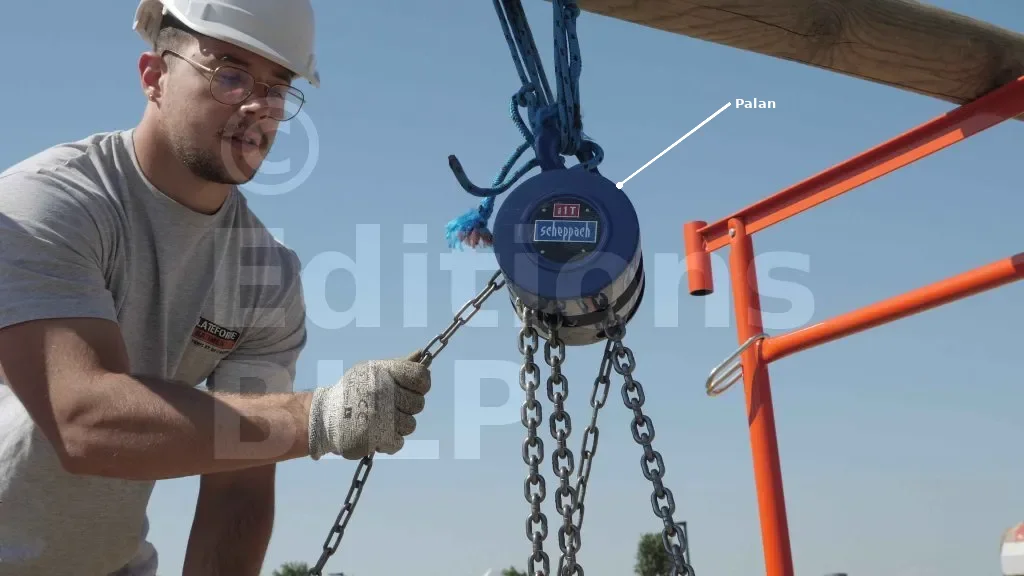

Mise en place des crochets des palans sur les boucles de levage de la longrine
Mise en place des crochets des palans sur les boucles de levage de la longrine

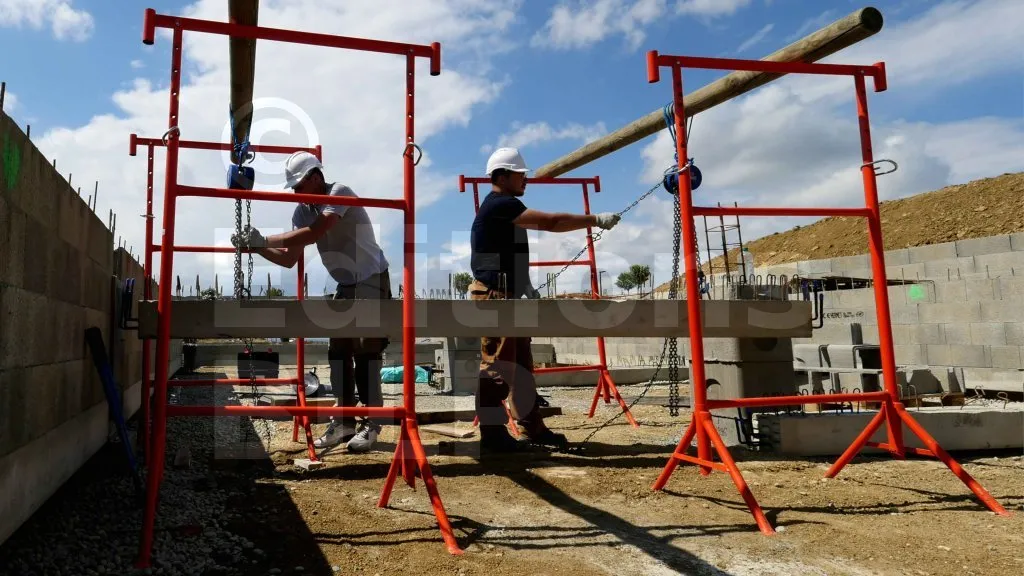

Levage de la longrine
Levage de la longrine

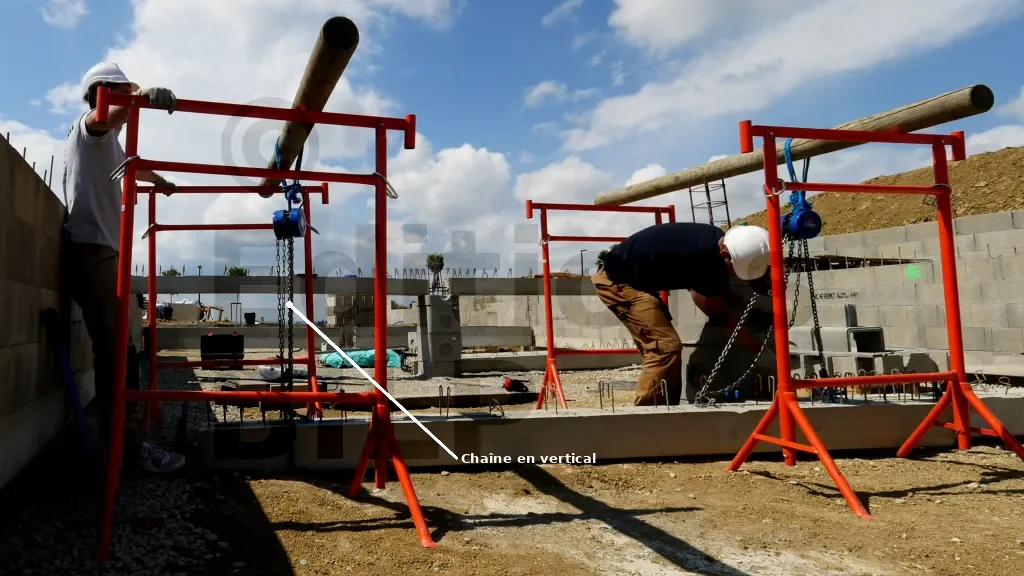

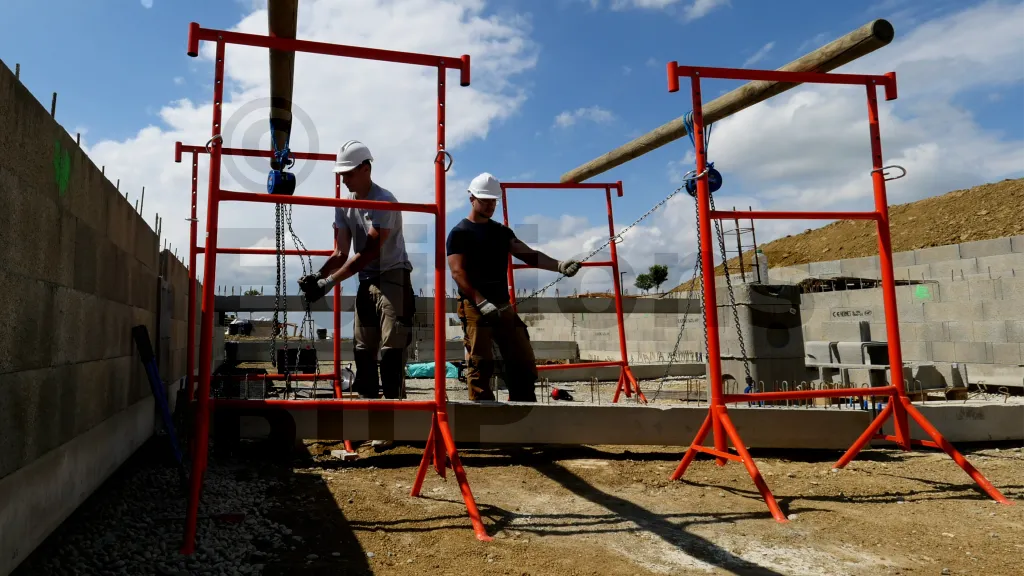

Tirez sur les chaînes pour soulever la longrine. Attention ! ne restez pas sous le poteau et anticipez l’éventuel renversement des tréteaux.

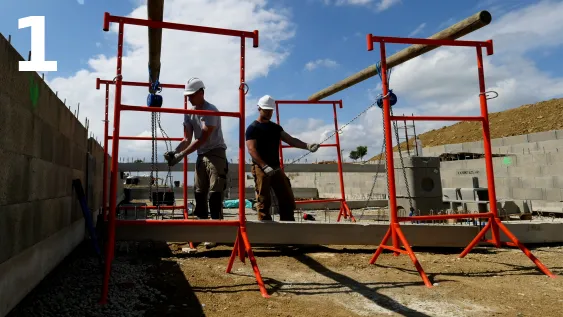

Déplacement de la longrine
Déplacement de la longrine

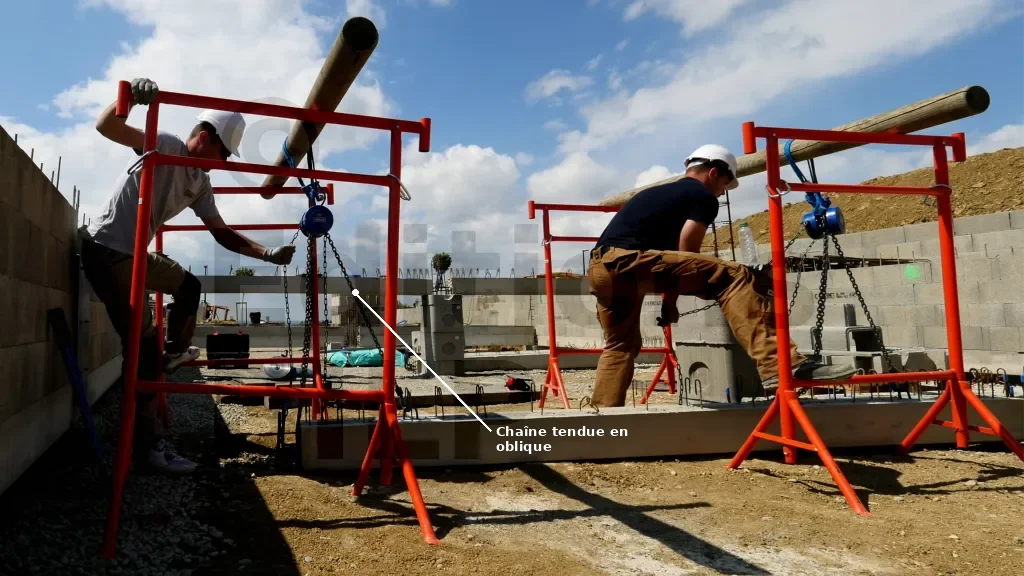

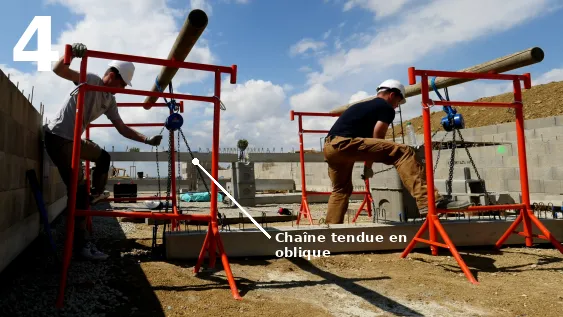

Lorsque la partie des chaînes avec le crochet est tendue, elles sont en position oblique et exercent une force de traction verticale et horizontale.

Déplacement effectué
Déplacement effectué

Dès que la longrine se soulève la force de traction fait déplacer la longrine horizontalement. Ainsi, la longrine s’est déplacée du décalage initial des boucles de levage et des palans.

Déplacez les tréteaux et les poteaux avec les palans et recommencez l’opération jusqu’à la destination voulue.



Voici une vidéo sur la réalisation de cette étape :

Les déplacements horizontaux ( min)


Les déplacements verticaux

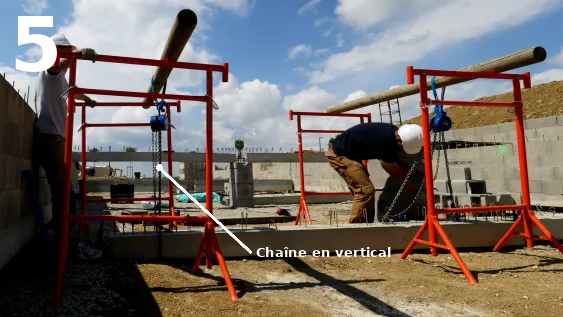

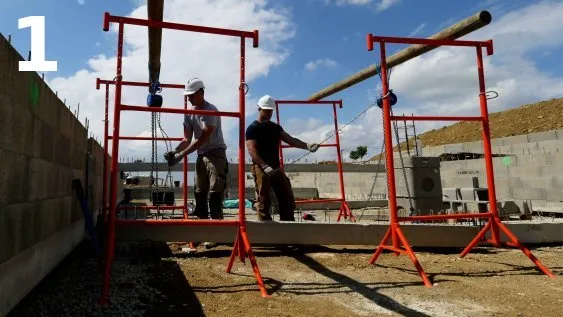

Déplacement horizontal de la longrine jusqu’aux pieds de ses appuis
Déplacement horizontal de la longrine jusqu’aux pieds de ses appuis

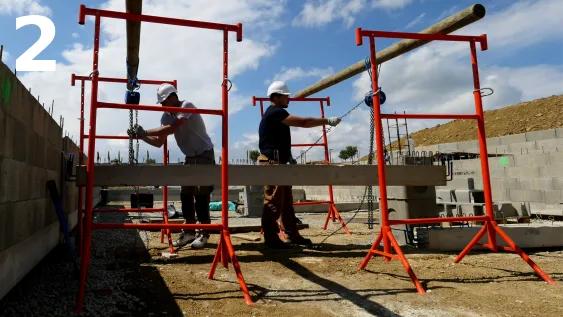

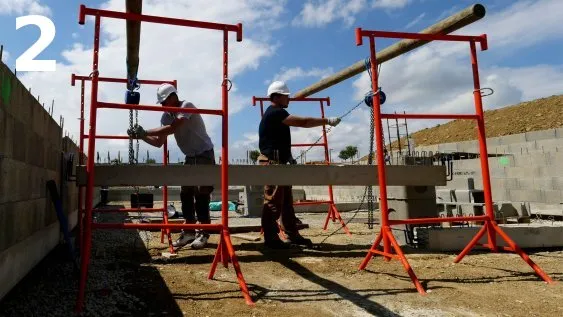

Levage de la longrine à hauteur de ses appuis
Levage de la longrine à hauteur de ses appuis

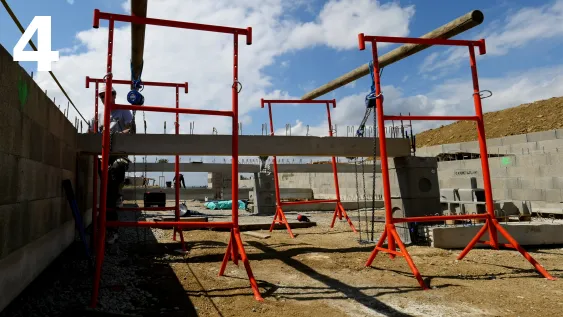

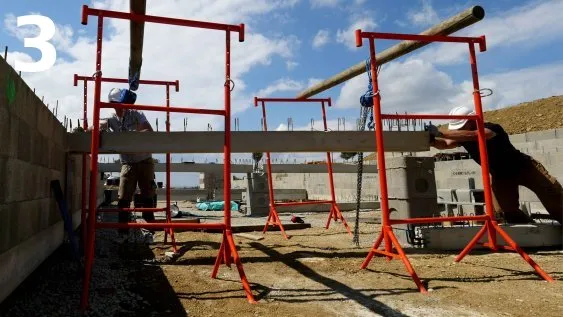

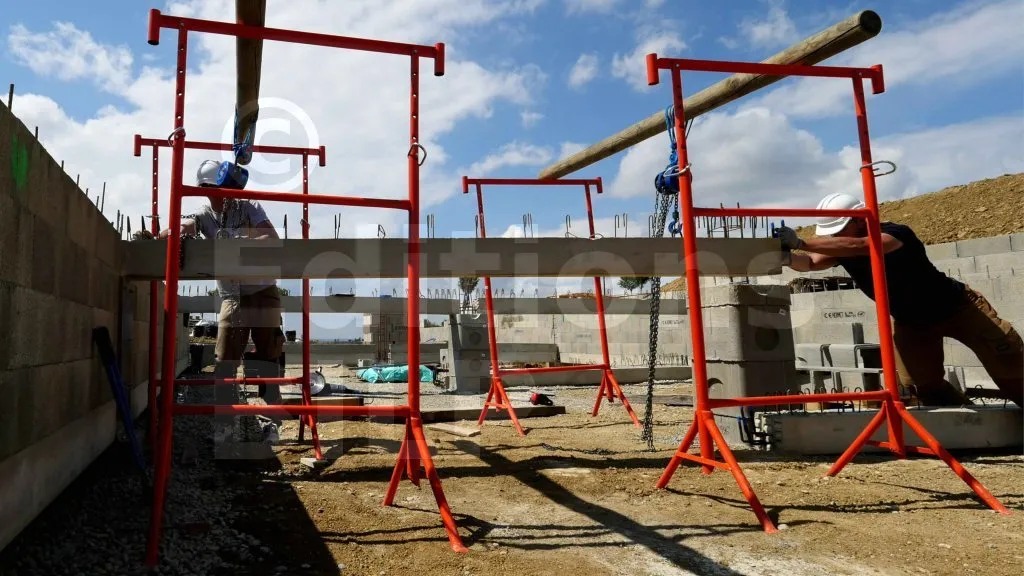

Mise en place de la longrine sur ses appuis
Mise en place de la longrine sur ses appuis

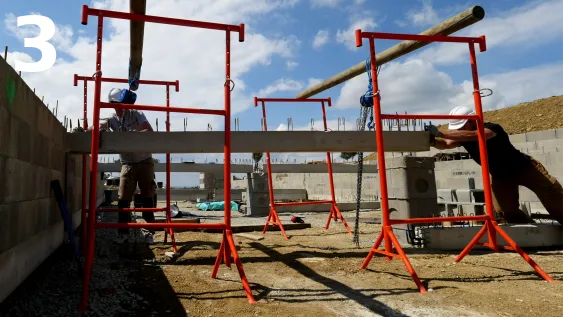

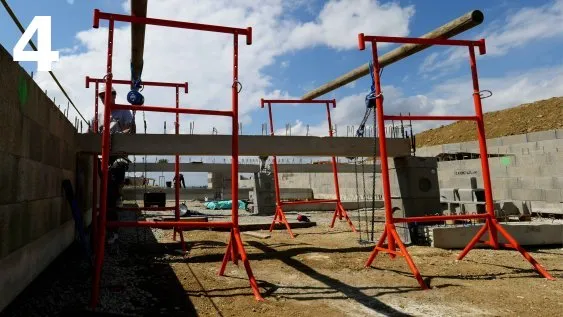

La longrine est en place
La longrine est en place

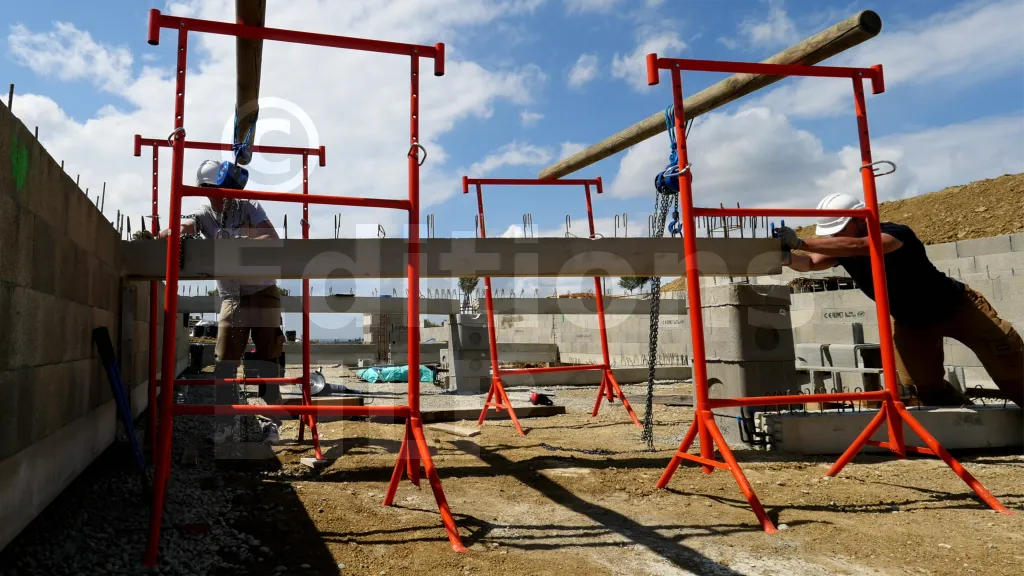

Une fois les longrines à hauteur de ses appuis, poussez-la pour la mettre sur ses appuis.



Voici une vidéo sur la réalisation de cette étape :

Les déplacements verticaux ( min)
