Les longrines sont disposées horizontalement sur les massifs de fondation. Elles servent à mieux répartir les charges des éléments supportés (murs, poteaux, dalles...) et à les reporter vers les têtes de pieux, qui constituent les massifs de fondation. Les longrines peuvent être de type ordinaire ou à becquet.
Ce sont des poutres rectangulaires placées sous les murs de refend qui servent de poutres intermédiaires pour un plancher en béton. Les armatures principales de ce type de poutre, ainsi que les aciers transversaux, sont conçus en usine. Les tirants de montage (barres de fer droites placées entre les crochets des armatures transversales) doivent cependant être mis en place après la pose des poutrelles. Les longrines ordinaires peuvent également être placées en périphérie lorsqu’elles doivent supporter des murs de soubassement (comme dans le cas du projet Maison BILP).

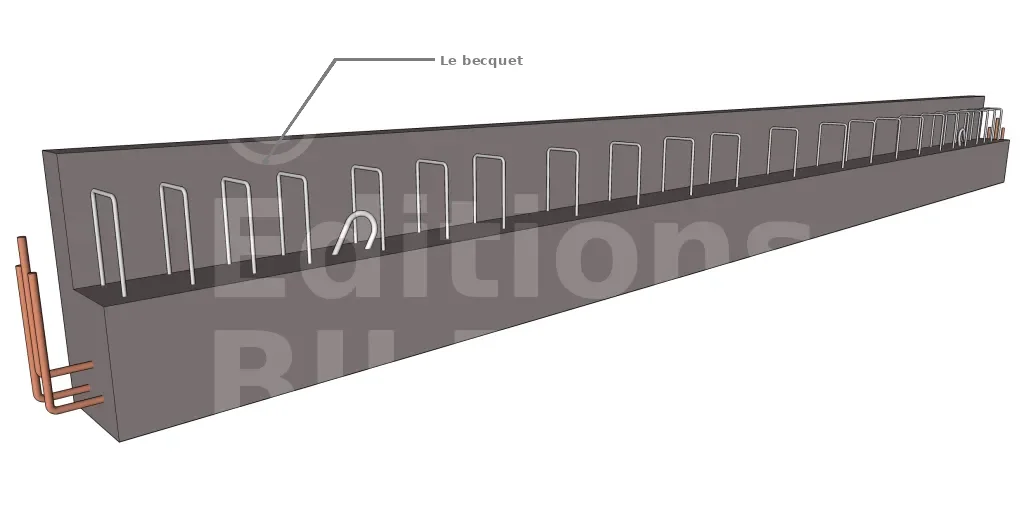

Il s’agit de longrines positionnées le long des bords d’un plancher. Elles ont une forme rectangulaire, avec une partie saillante appelée becquet, servant de coffrage périphérique pour la dalle de compression. Les aciers principaux et transversaux sont préfabriqués en usine, tandis que les armatures de montage doivent être installées sur le chantier. Pour le projet Maison BILP, les deux types de longrines sont utilisés. Vous pouvez également consulter l’article sur la Vérification des longrines si vous souhaitez savoir comment nous avons vérifié la section des longrines.

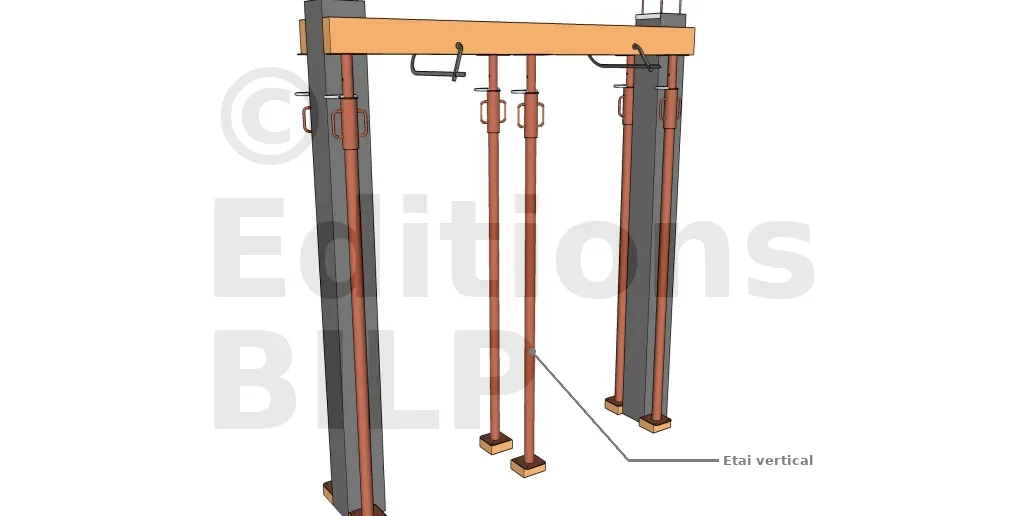

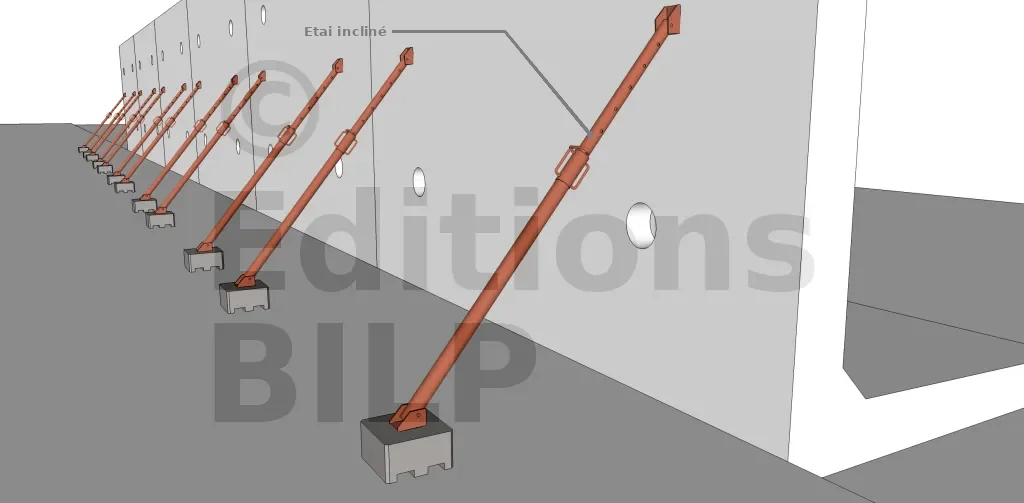

Remarque : Les longrines sans étais sont utilisées lorsque le décoffrage et/ou la dépose des étais est impossible à réaliser. Ces derniers sont des outils destinés à soutenir provisoirement une partie de la construction (poutre, linteau, etc.) et peuvent être en bois ou en métal. On trouve différents modèles tels que les étais simples, les tirants-poussants, les tours étais et bien d’autres. Ces étais sont positionnés selon la structure à soutenir : par exemple, en oblique pour les éléments verticaux (murs préfabriqués), en vertical pour les éléments horizontaux (poutres, dalles, etc.).
La répartition des longrines
La longueur des longrines dépend de deux paramètres : l’implantation des têtes de pieux et les recommandations du fournisseur concernant les appuis minimum des longrines sans étais.

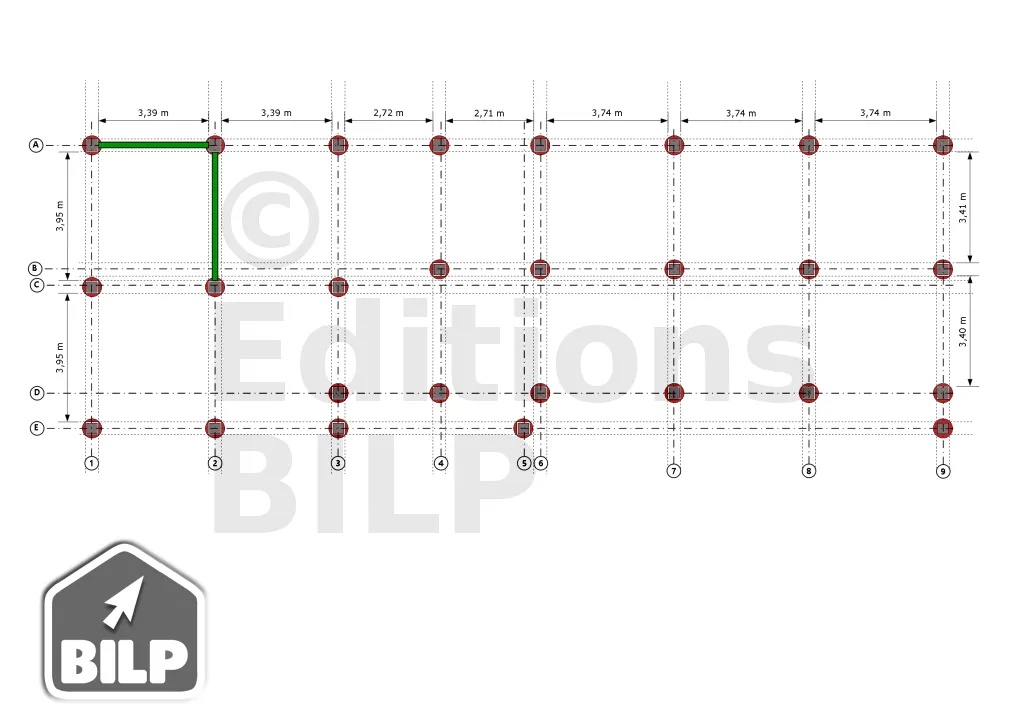

Les parties en vert sont prises comme exemple pour le calcul de la longueur des longrines à commander.
Ce type de longrine doit être fait sur mesure auprès des fournisseurs.

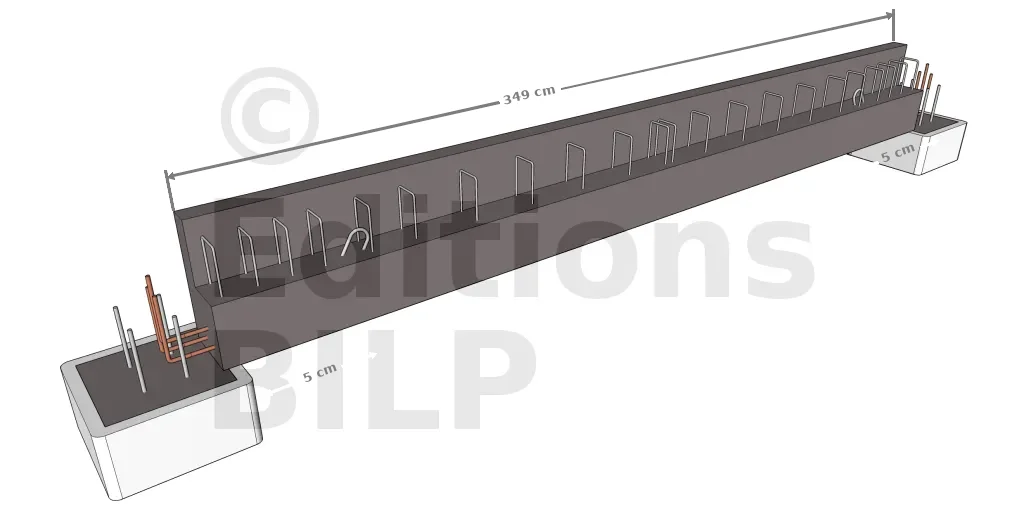

La longueur à commander est obtenue en additionnant la distance entre deux têtes de pieux (339 cm) avec deux fois l’appui minimum préconisé (entre 2 et 5 cm).
Ainsi, nous avons 339 cm + 2 x 5 cm = 349 cm
Le principe de calcul de la longueur de ce type de longrine est le même que celui d’une longrine à becquet mais sa longueur doit correspondre aux dimensions que le fournisseur a en stock.
Il y a 395 cm de distance entre les deux têtes de pieux et avec 5 cm comme appui de part et d’autre de la longrine, cela donne 395 cm + 2 x 5 cm = 405 cm.

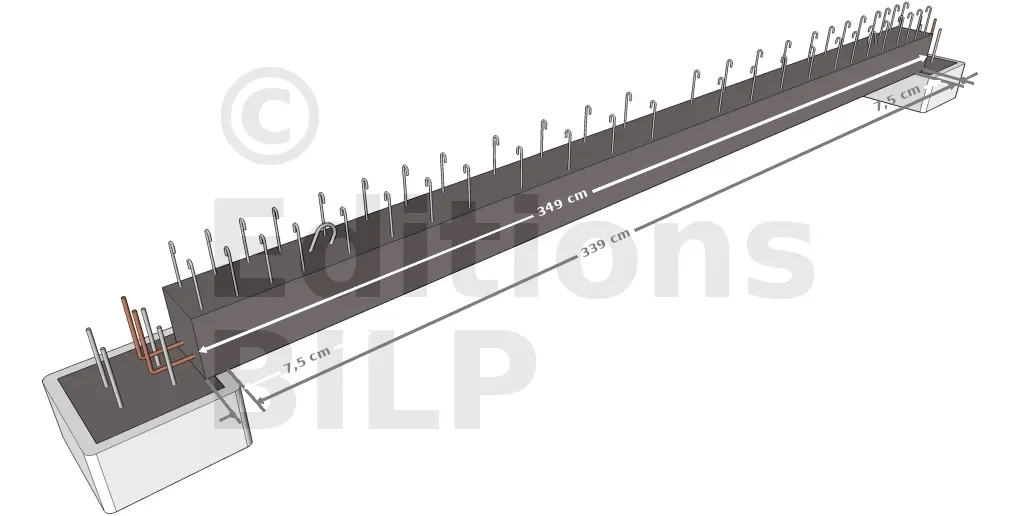

Le fournisseur ne dispose pas de longrines ordinaires de 405 cm en stock mais des longrines de 410 cm. La longueur de l’appui est donc de 7,5 cm pour cette longrine (395 cm + 2 x 7,5 cm = 410 cm).

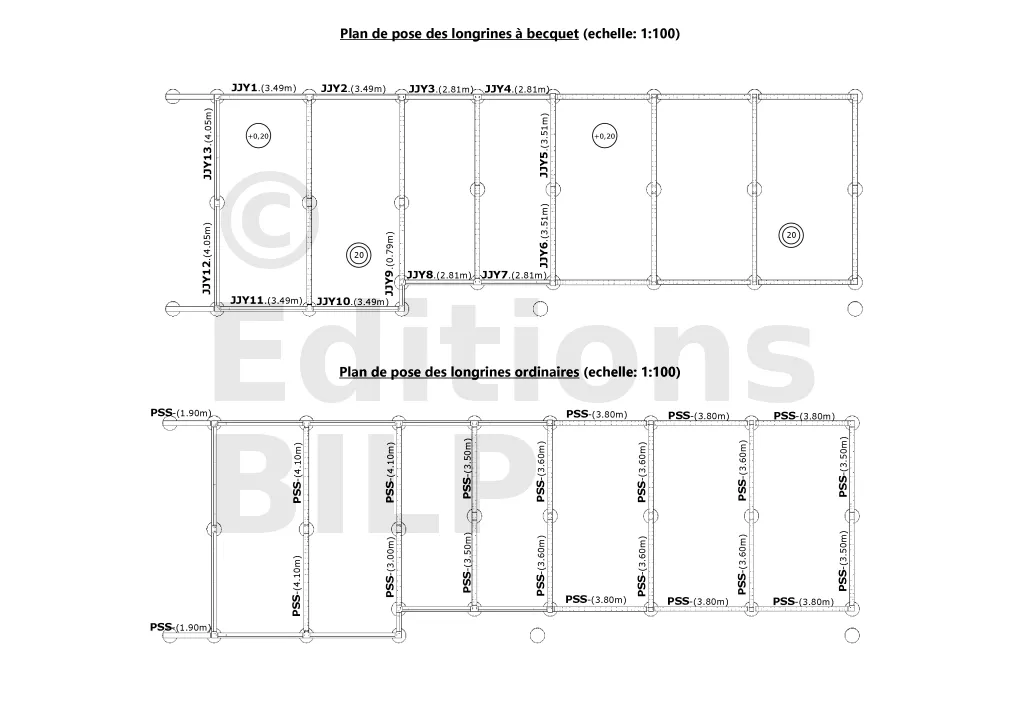

Le fabriquant et/ou le fournisseur de longrine a envoyé un plan de pose que seuls les professionnels du bâtiment peuvent lire. Nous avons reproduit le plan afin que tout le monde puisse le lire. Les numérotations des longrines ont été laissées telles quelles sur les plans pour éviter les confusions sur le chantier (PSS et JJY).
Consultez le guide concernant la lecture de plan pour approfondir tout ce qui concerne le dessin technique.
