Sur le chantier BILP, les clavetages sont réalisés aux angles et aux jointures des longrines. La mise en œuvre de ces clavetages consiste à consolider deux ou plusieurs longrines à l’aide de béton armé. Cette technique est réalisée en deux étapes : d’abord la mise en place des ferraillages, puis le coffrage et la réalisation du bétonnage.
La mise en place des ferraillages
Les ferraillages dans un clavetage diffèrent selon les types d’ouvrage qui vont être placés au-dessus. Pour ce projet, ils sont constitués d’attentes pour les poteaux en béton armé, de chapeaux pour les longrines et de raccords pour le raccordement des poutres (longrines).

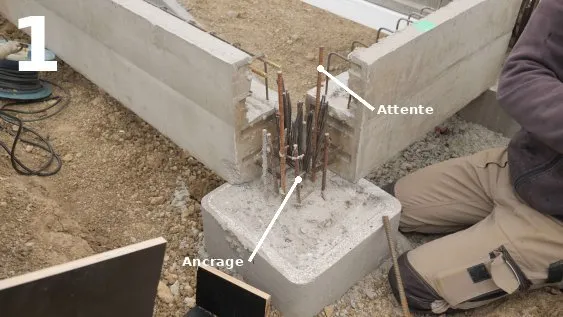

Afin de consolider l’ensemble de la structure des fondations, il est nécessaire de les relier. En effet, les longrines sont connectées aux têtes de pieux à l’aide de fers à béton ancrés dans ces dernières. Ces ancrages ont été installés lors de la réalisation des pieux.
Sur une partie de la structure des fondations de la maison BILP, un mur de soubassement est prévu, intégrant des poteaux en béton armé. Les armatures de ces poteaux doivent être mises en contact avec les têtes de pieux, ce qui justifie l’importance de prévoir des attentes dans les clavetages.

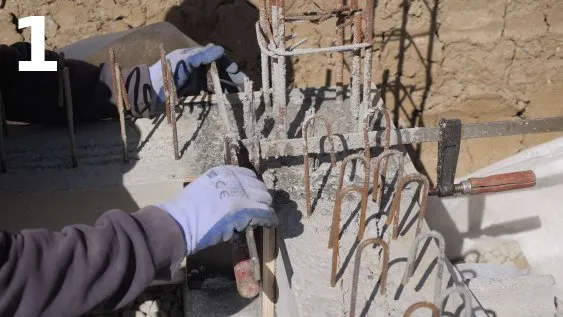

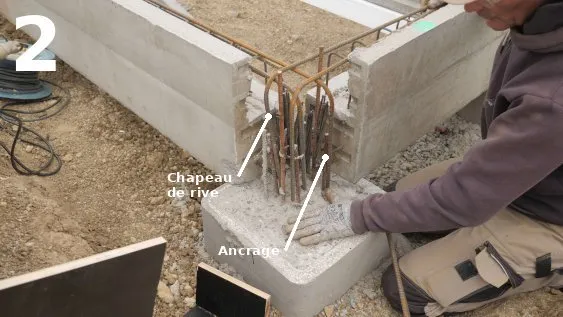

Ce sont des fers à béton en forme de L, qui jouent un rôle essentiel dans la liaison entre le clavetage et les longrines (poutres). Ces fers sont solidement fixés aux ancrages intégrés dans le clavetage, ainsi qu’aux tirants ou aux barres de montage des longrines. Les tirants, pour leur part, sont des armatures horizontales disposées sur la partie supérieure des longrines. Ces éléments de renfort assurent une connexion entre le clavetage et les longrines, formant ainsi une structure résistante et fiable.

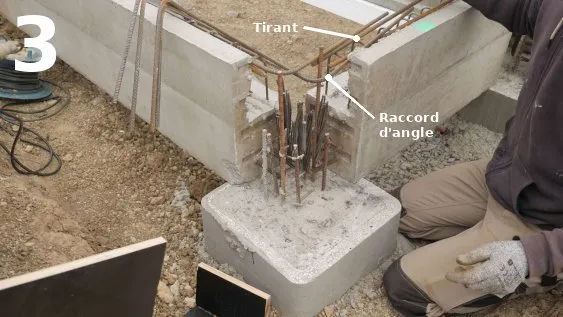

Ce sont des fers à béton en forme de L, utilisés pour assurer la liaison entre les deux longrines. Les raccords d’angle sont fixés aux tirants des longrines (barres de montage). Pour leur mise en place, il est nécessaire de les croiser : un côté du raccord est fixé à la barre de montage intérieure d’une longrine, tandis que l’autre côté est attaché à la barre de montage extérieure de l’autre longrine. Il faut au moins deux raccords sur chaque angle.
Voici une vidéo sur la réalisation de cette étape :
La réalisation des coffrages et du bétonnage

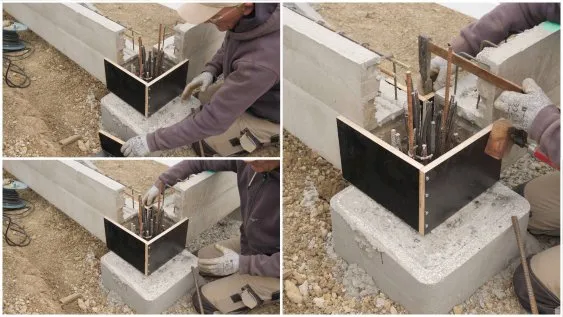

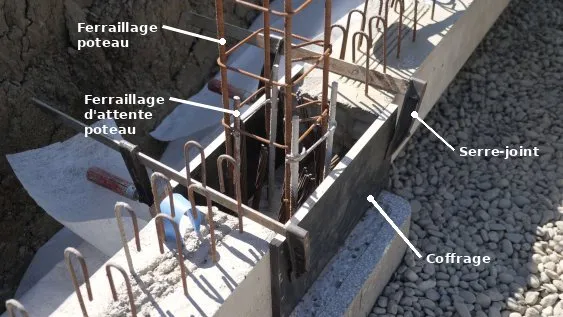

Dans un premier temps, les joues de coffrage sont assemblées à l’aide de vis (consultez l’article « Les coffrages » pour le mode opératoire). Ensuite, elles sont placées contre les longrines. Enfin, les panneaux sont maintenus en place à l’aide de serre-joints pour faciliter le décoffrage
Les coffrages au niveau de ces emplacements sont constitués de deux panneaux de coffrage. Quant à la réalisation, elle est très simple : il suffit de plaquer les deux panneaux contre les longrines. Ensuite, ils sont maintenus en place à l’aide de serre -joints.

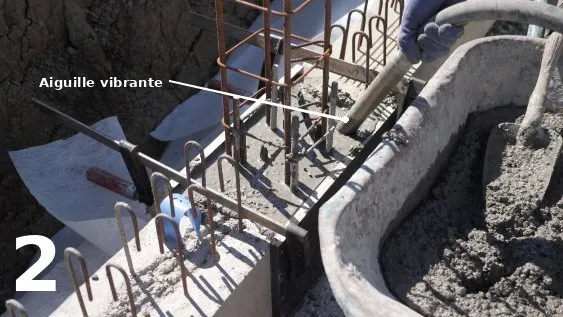

Lorsque la quantité de béton n’est pas importante, il est recommandé de couler à la main. Dans ce cas, utilisez une pelle à béton. Employez une aiguille vibrante pour vibrer le béton et éliminer les bulles d’air.
Le décoffrage peut être effectué dès le lendemain du coulage. Pour réaliser cette opération, il suffit d’enlever les serre-joints, puis de décoller les panneaux.
Voici une vidéo sur la réalisation de cette étape :
