Planification et localisation des réservations
Étant donné que BILP est une société spécialisée dans la construction, c’est notre équipe qui a réalisé les plans de la toiture. Dans cette partie, nous allons exposer les étapes et les astuces pour la réalisation de ces plans.
- Repérage des réservations : cette étape consiste à identifier précisément les emplacements des réservations. Il peut y avoir plusieurs types de réservations sur une toiture, par exemple : les cheminées, les sorties de ventilation, les passages de conduits, les évacuations d’eaux pluviales, et bien d’autres encore.
- Vérification des contraintes : il est important d’éviter de placer les réservations près des appuis, tels que les poutres et les solives, ou dans les zones soumises à des charges importantes.
- Dimensionnement des ouvertures : les dimensions des réservations doivent respecter les limites définies par les normes ou par le fabricant des panneaux OSB.
La mise en œuvre des réservations pour les descentes d’eau pluviale
Les réservations des descentes d’eau pluviale sont placées sur les coins de la toiture. L’emplacement de ces dernières ont été prévues dans les plans réalisés par l’équipe de BILP. Les étapes de la réalisation suivent les opérations suivantes.
Les cotes du centre de la réservation sont donc projetées sur le plancher. Les cotes sur les plans sont prises par rapport aux relevés d’acrotère. Au moment de la réalisation des réservations, les panneaux OSB sur les relevés n’étaient pas encore installés, nous avons donc placé des morceaux de panneaux contre la structure de l’acrotère avant de repérer le centre de la réservation, afin d’éviter les erreurs.

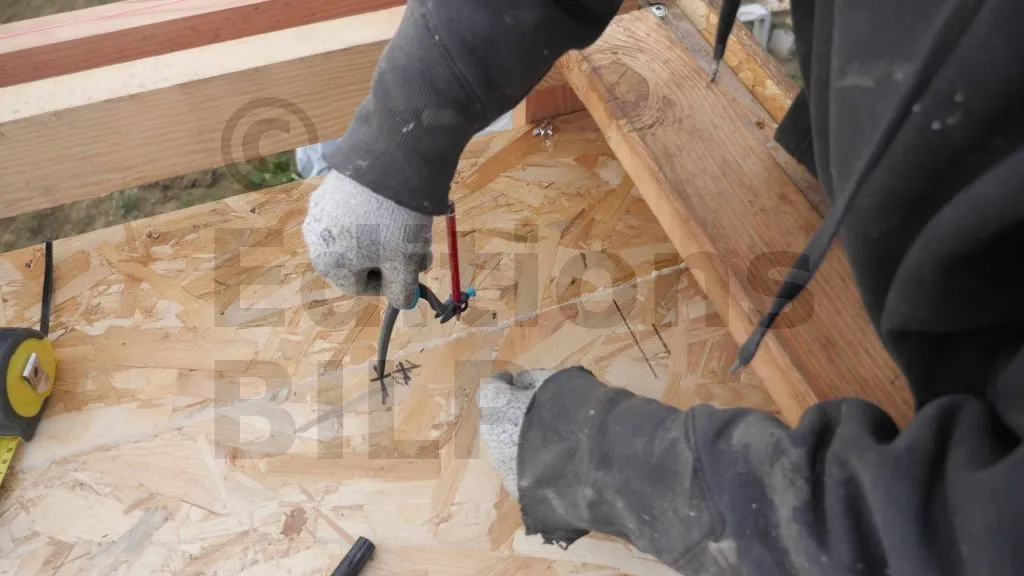

Le traçage est effectué à l’aide d’un compas. Le rayon de la réservation doit être légèrement plus grand que celui de la descente (1 à 2 mm de jeu) afin de faciliter le passage des tuyaux de descente.

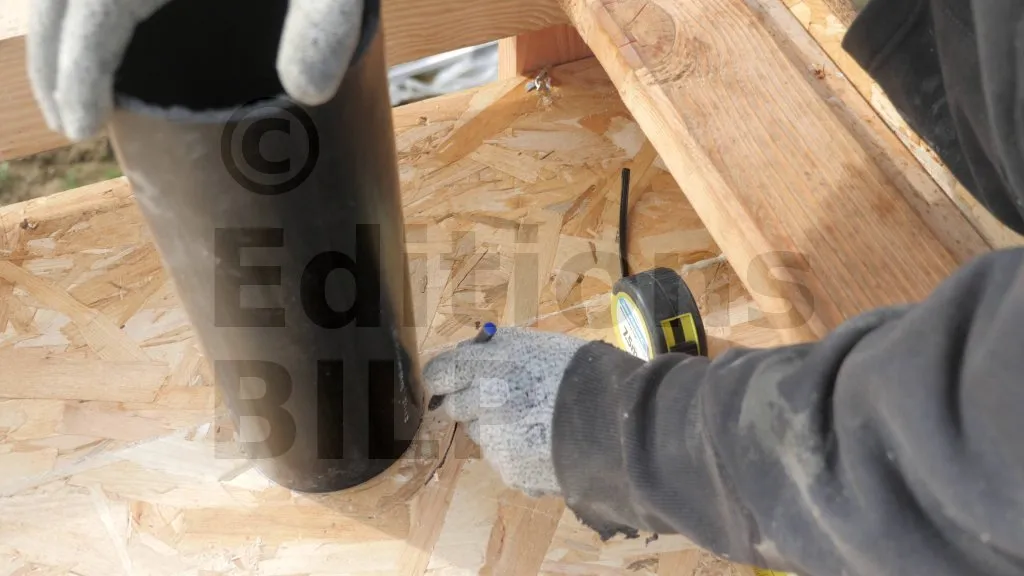

Le traçage avec le crayon du compas est un peu flou, et afin d’éviter une erreur lors de la coupe, renforcez le traçage avec un feutre. Pour ce faire, placez un tuyau de même dimension que la descente et tracez le contour du tuyau sur le plancher.

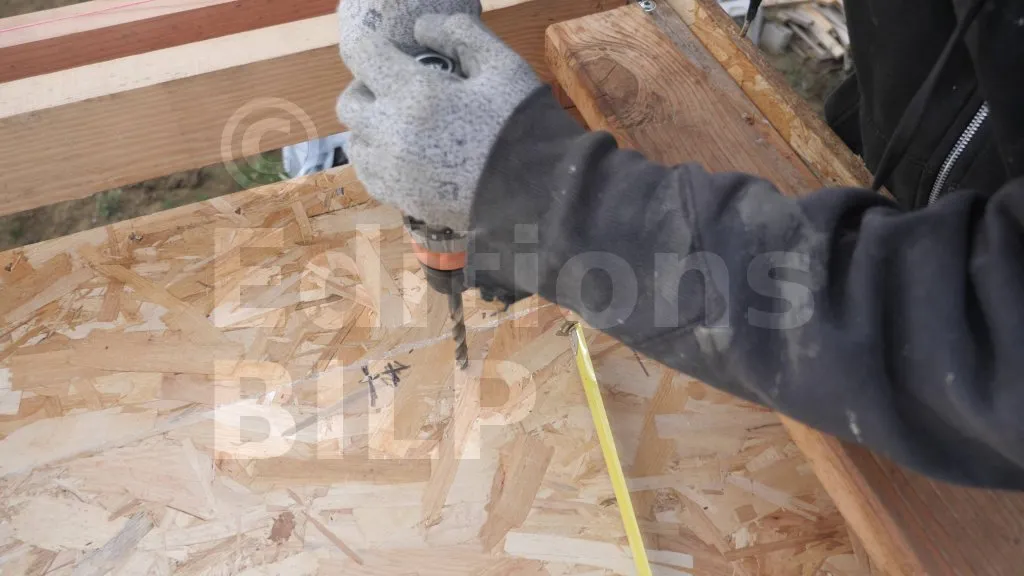

Le trou est réalisé avec une perceuse équipée d’une mèche plus grande que la lame de la scie sauteuse.

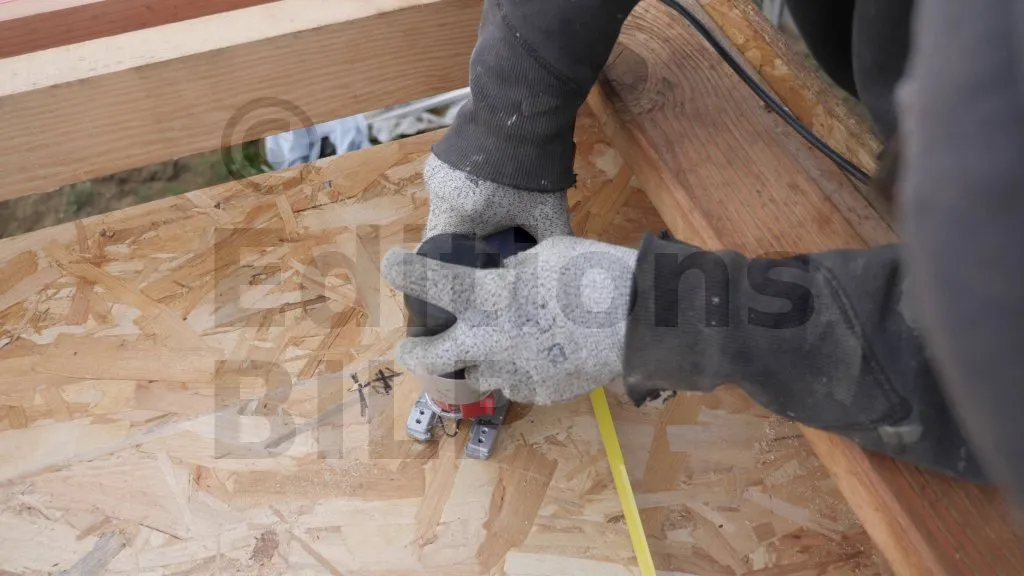

La lame de la scie sauteuse est insérée dans le trou réalisé précédemment. Ensuite, la découpe est effectuée en suivant le traçage. Découpez lentement pour éviter les éclats ou les fissures.
Voici une vidéo sur la réalisation de cette étape :
La mise en œuvre des réservations pour les descentes d’eau pluviale (1 min)
La réalisation des réservation pur les ventilations (VMC)
Les sorties de toiture sont placées au-dessus de chaque pièce stratégique (cuisine, salle de bain, WC, ...) pour les bouches d’insufflation et d’extraction. Ainsi, il peut y avoir des réservations au centre de la toiture. C’est pourquoi la mise en œuvre de ces dernières diffère de celle des descentes d’eau.

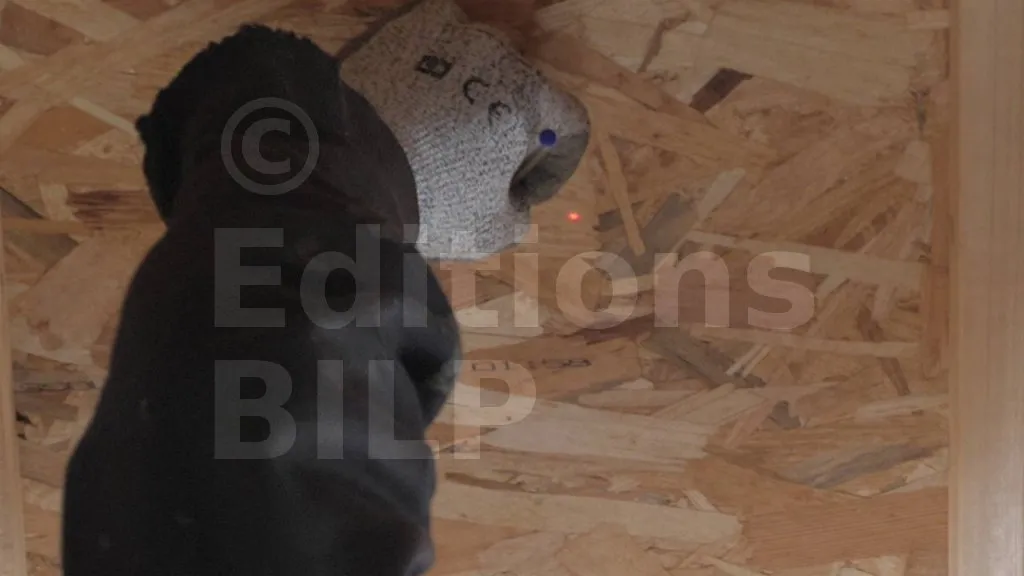

Afin d’éviter que les réservations ne se trouvent au-dessus des poutres, le marquage du centre des réservations se fait sous le plancher de toiture.
Les sorties de toiture sont placées entre les poutres afin d’éviter les désordres sur la structure de la toiture. Le repérage de l’emplacement est effectué sous la toiture pour être certain qu’il ne tombe pas sur une poutre ou un autre élément structurel de la toiture.
La réalisation des réservations se fait sur le plancher de la toiture. Ainsi, pour repérer l’emplacement de la réservation, des trous ont été effectués sur les marquages correspondants. Ensuite, il faut procéder de la même manière que pour les réservations des descentes d’eau ci-dessus pour la réalisation.
Le nettoyage du plancher

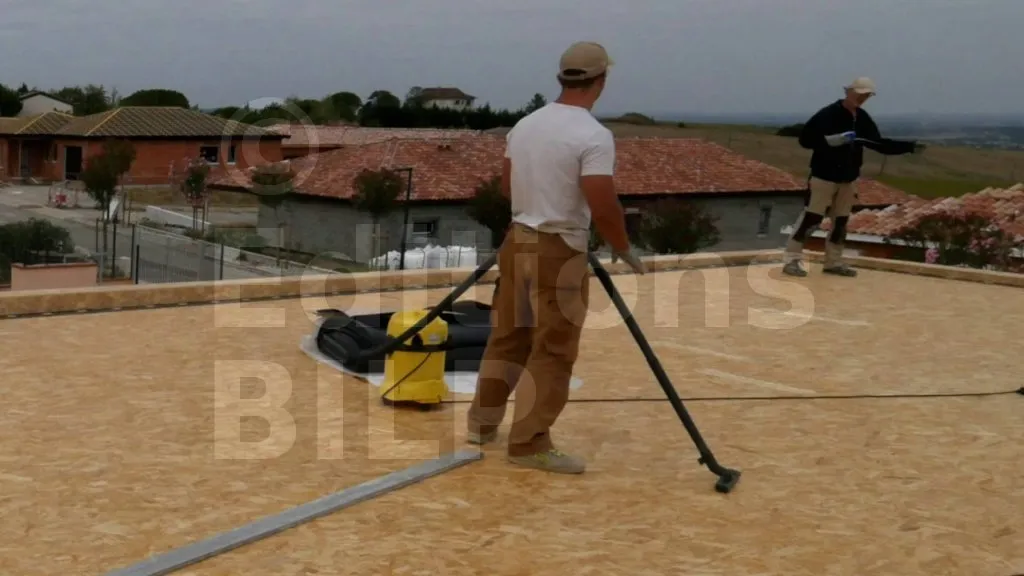

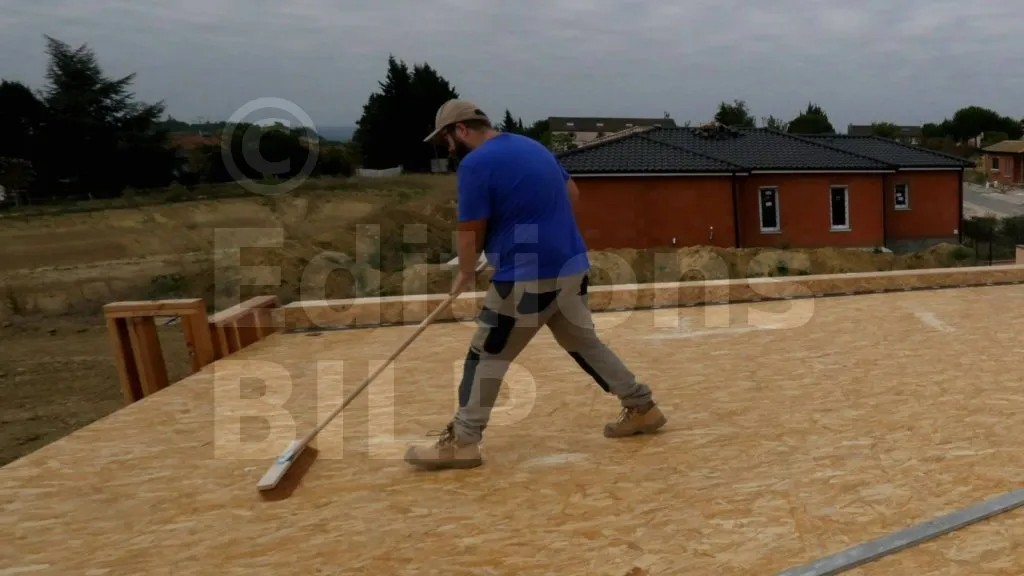

Cet étape consiste à nettoyer la surface du plancher de toiture. Ce dernier doit être dépourvue de saleté, d’humidité, de graisse et des débris qui risquerait d’abîmer la membrane.
Voici une vidéo sur la réalisation de cette étape :
Le nettoyage du plancher ( min)
La suite dans l’article La mise en place des membranes EPDM .
