Conception de la forme

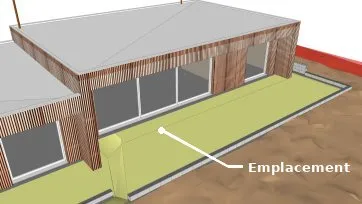

Pour la Maison BILP, la terrasse en bois implantée en façade crée un seuil accueillant qui prolonge l’intérieur, optimise l’ensoleillement et rattrape les niveaux, tout en valorisant la façade par une solution légère, réversible et prête à recevoir un auvent ou une pergola.

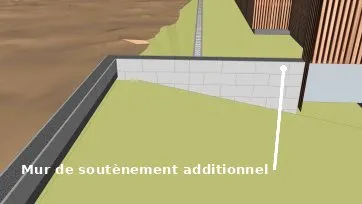

Dans le cas de notre chantier, un mur de soutènement était prévu initialement dès la conception. Cependant, compte tenu des différences de niveaux et pour accroître la stabilité de la plateforme portante, un mur de soutènement additionnel a été réalisé. Ce mur de soutènement additionnel va servir d’appui aux lambourdes centrales pour la structure de la terrasse en bois. Le muret en blocs à bancher (béton armé) sert d’appui continu aux lambourdes périphériques, tandis que les lambourdes centrales sont reprises sur le mur de soutènement additionnel au moyen de sabots métalliques ancrés mécaniquement dans la maçonnerie.

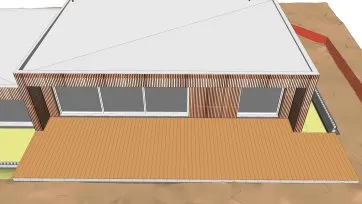

Le sens des lames se choisit surtout pour l’effet visuel et l’usage : allonger ou élargir les perspectives, s’aligner sur façades et seuils, et suivre les passages. Pour le cas de la maison BILP, les lames du platelage vont dans le même sens que les lames de bardages de la maison, pour une continuité visuelle et un ensemble plus cohérent, de plus, cela renforce le style choisi.
Conception technique de la terrasse

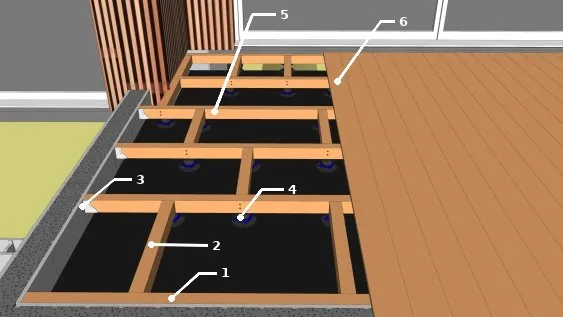

Pour la maison BILP, nous avons choisi des lambourdes posées sur des plots réglables, avec un ancrage au mur de soutènement pour assurer la stabilité de la structure porteuse de la terrasse. Les entretoises fixées entre les lambourdes vont garantir une répartition homogène des charges.
1. Lambourde périphérique
2. Entretoise
3. Sabot métallique
4. Plots réglables
5. Lambourde centrale
6. Lames du platelage
Dimensionnement des éléments de la structure
Nous allons opter pour des lames en bois Mélèze avec une largeur de 140 mm et une épaisseur standard de 27 mm pour couvrir la terrasse. Avec cette section, les lames sont correctes en rigidité et les risques de déformation sont réduites pour une terrasse à usage d’habitation.

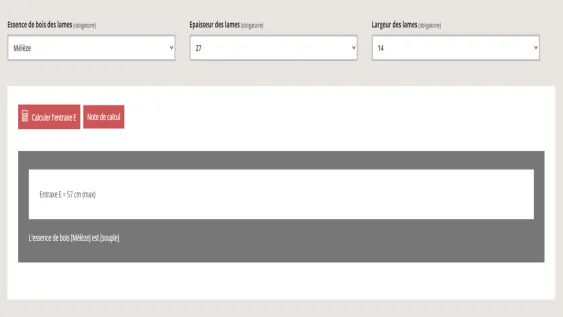

- Pour déterminer l’entraxe des lambourdes, on va utiliser l’outil de calcul et de dimensionnement des entraxes. Les caractéristiques des lames utilisées vont permettre de la déterminer, c’est-à-dire la section et l’essence de bois utilisé. On obtient alors une entraxe de 57 cm maximum.

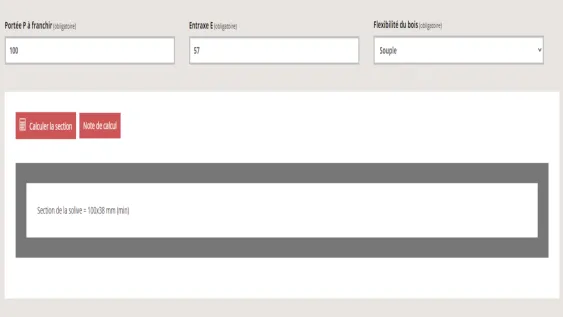

- L’entraxe des lambourdes va ensuite nous permettre de déterminer la section idéale des lambourdes, pour ce faire, nous utilisons l’outil de dimensionnement des lambourdes : cela nous a permis de déterminer une section des lambourdes de 100 x 38 mm minimum, pour plus de marge, nous allons utiliser une section de 100 x 75 mm.
- Les entretoises sont en général de même hauteur que les lambourdes afin d’assurer une bonne rigidité de l’ensemble. Leur largeur peut être légèrement réduite, mais, en pratique, on utilise souvent la même section pour simplifier la mise en œuvre, ici une section de 100 x 75 mm. Elles sont disposées en quinconce (pièces décalées d’un élément sur deux) entre les lambourdes, à mi-portée, de façon à éviter les alignements continus et à assurer le contreventement de la structure.

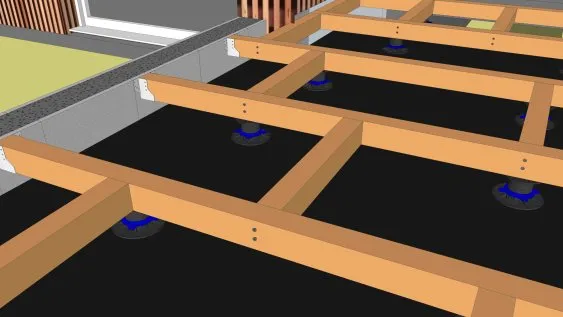

Fixations utilisées
- Les lambourdes périphériques sont fixées au mur de soutènement grâce à des vis HECO MULTI-MONTI TimberConnect. Ces ancrages offrent une fixation directe et très résistante dans le béton, sans cheville, tout en garantissant une excellente tenue mécanique, une mise en œuvre rapide et une fiabilité durable en extérieur.
- Les lambourdes centrales sont fixées au mur de soutènement additionnel au moyen de sabots métalliques ancrés dans le mur par des vis béton certifiées (ETA). La liaison bois-sabot se fait par des vis structurelles ou pointes annelées adaptées à l’épaisseur de la lambourde. Quant à l’entraxe, il faut qu’il soit régulier, en pratique 50 à 80 cm selon les charges. Ce dispositif assure une reprise fiable des charges, une stabilité latérale optimale et une liaison bois-mur conforme aux règles de l’art, tout en garantissant la durabilité de l’ensemble en environnement extérieur.
- Les entretoises sont fixées aux lambourdes par des vis à bois structurelle tête ronde plate bombée - SQ CERAMIC. Cela va permettre une excellente résistance au cisaillement, une grande surface d’appui pour un serrage optimal et une durabilité renforcée en extérieur. Ce type de fixation garantit la rigidité transversale de la structure et la stabilité des lambourdes dans le temps.

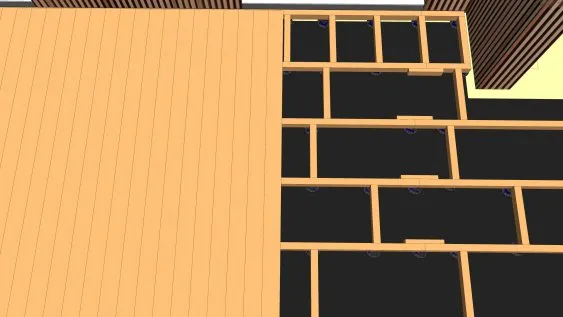

Des lames bien préparées et correctement fixées assurent planéité, durabilité et belle finition.
- Base et ossature : Les lambourdes sont droites, ventilées dessous, et espacées selon les règles du fabricant.
- Préparer les lames et le plan : Laisser les lames s’acclimater pendant 48 à 72 h, trier les plus belles faces, choisir le sens de pose et prévoir des joints alternés posés sur une lambourde.
- Laisser des jeux et faire respirer : Garder 10 à 15 mm contre les murs et 4 à 6 mm entre lames en bois (suivre la notice pour le composite) pour la dilatation et la ventilation.
- Vis et perçages : Utiliser des vis inox (A2/A4), deux vis par appui. Pré-percer et fraiser légèrement. Éviter les bords : 15 à 20 mm en rive, 30 à 40 mm en bout.
- Poser droit et régulier : Commencer au cordeau pour guider toute la pose, maintenir les jeux avec des cales, redresser les lames récalcitrantes. Employer des clips si le système composite l’exige.
- Soigner les finitions et vérifier : Faire des coupes nettes, protéger les bouts des lames bois avec un saturateur adapté, puis contrôler la planéité, l’écoulement de l’eau et l’alignement des vis.
