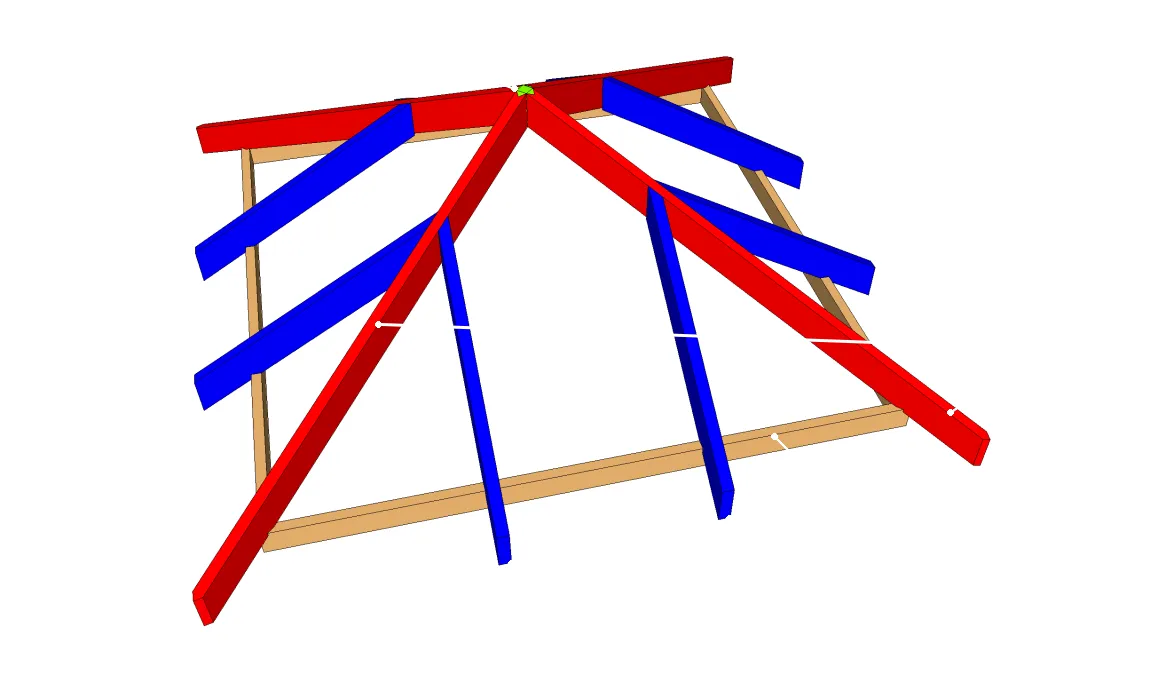

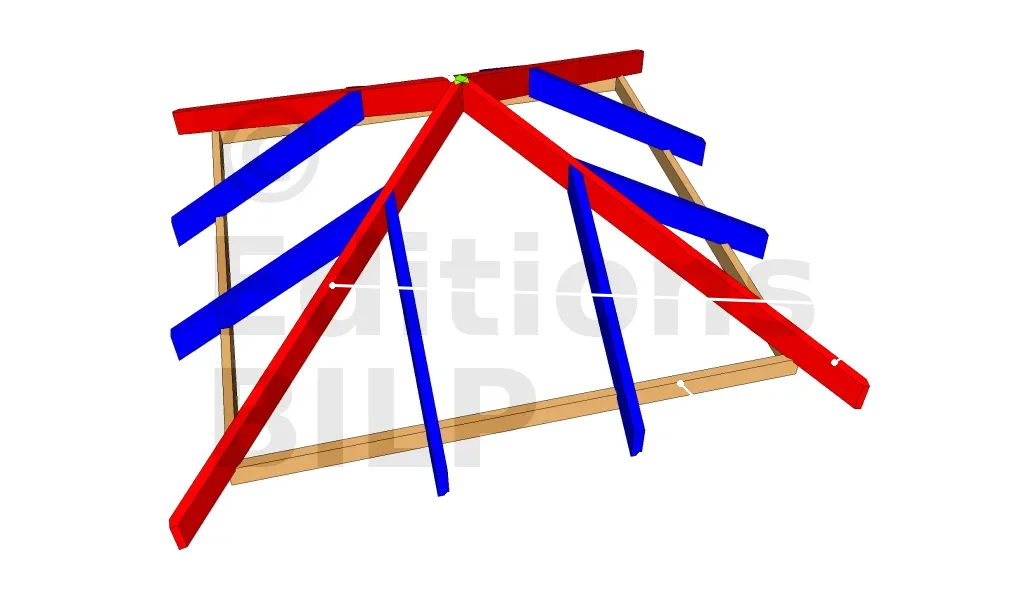

A la différence de la toiture rectangle à croupes, la toiture carrée à croupes comporte moins d’éléments. Les arêtiers (en rouge) se rejoignent au sommet afin de donner quatre pans de toiture. Ainsi, la jonction au sommet se fait à l’aide d’une clé de toiture (en vert). Les empannons (en bleu) sont fixés sur les arêtiers afin d’alléger les charges transmises sur ces derniers. Les empannons courent des arêtiers à la traverse.
- 1 : Traverse
- 2 : Arêtiers
- 3 : Empanons
- 4 : Clé de toiture
Répartition des charges

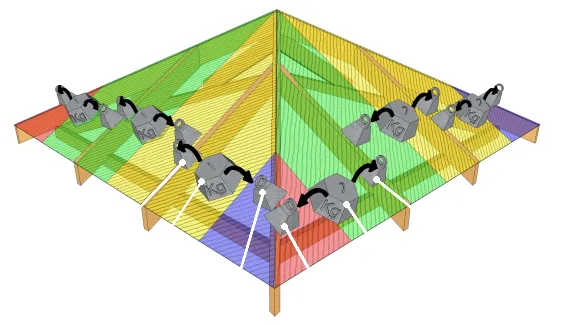

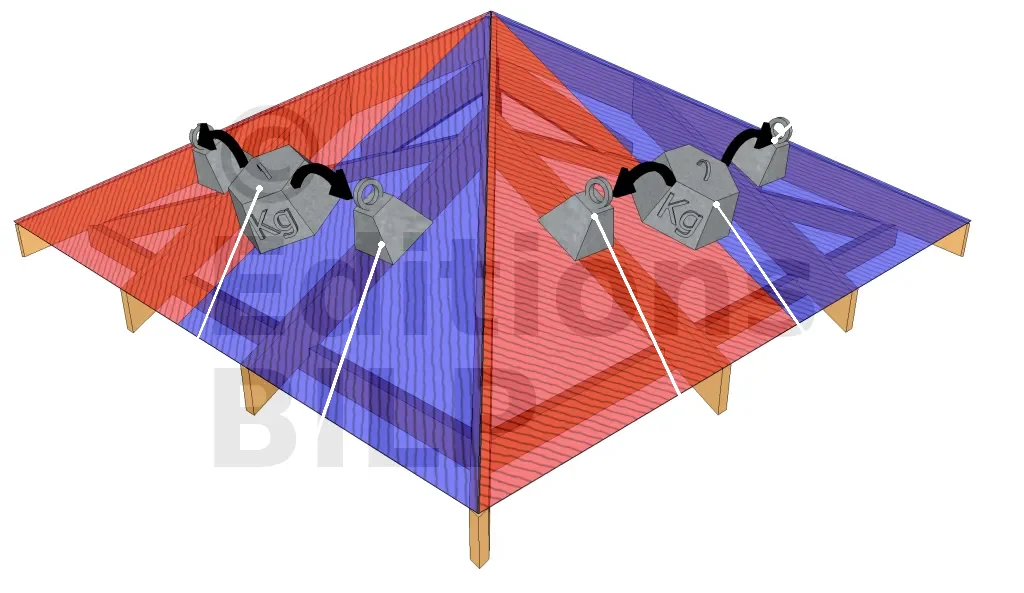

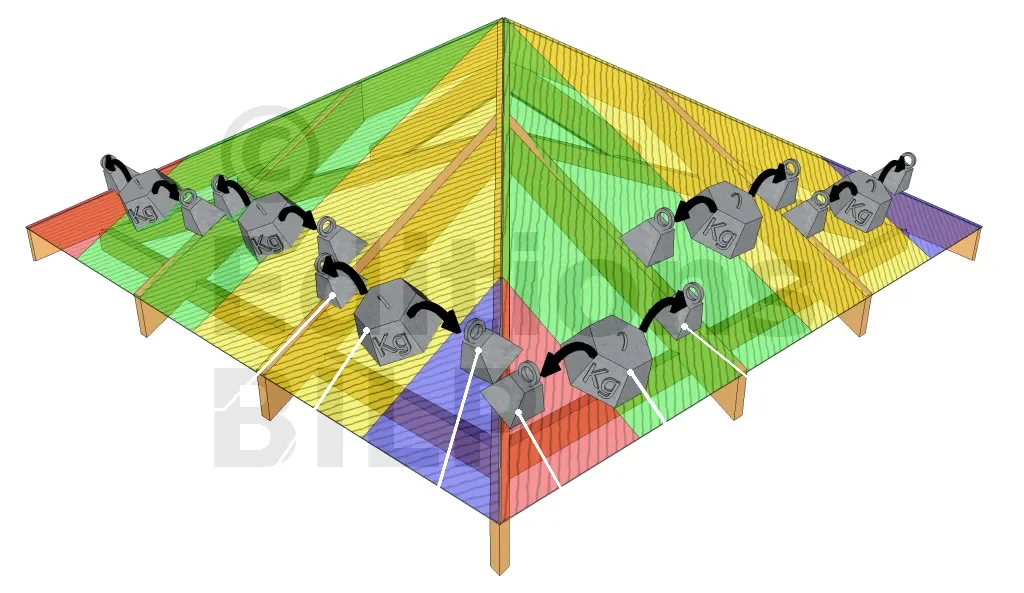

Normalement, chaque arêtier supporte deux demi-charges provenant des deux pans de la toiture. De ce fait, la charge soutenue est comparable à la charge d’un pan de toiture mais étant donné que les empannons reposent sur les arêtiers, la répartition des charges se verra être modifiée.

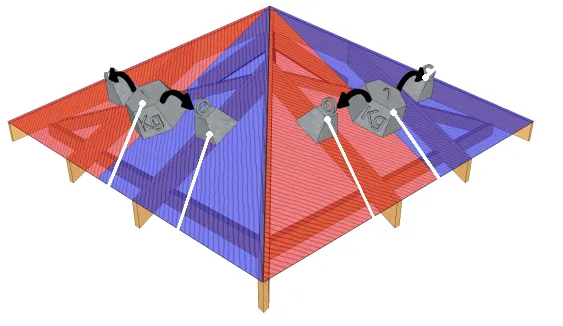

Les empanons ne seront plus pris en compte mais seuls subsistent les arêtiers.
Méthode de calcul des éléments de toiture
Pour calculer les éléments d’une toiture, on a des outils basés sur l’EUROCODE 5 dans cette rubrique. Néanmoins, la toiture à croupes diffère un peu de cette démarche car la forme du toit qui est pyramidale modifie la charge supportée. Il faudra ainsi prendre en compte la répartition des charges sur les arêtiers.

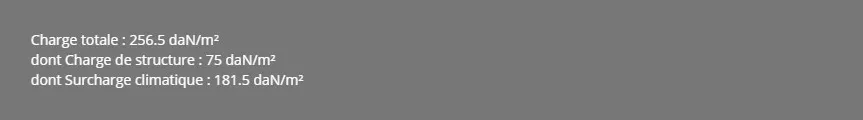

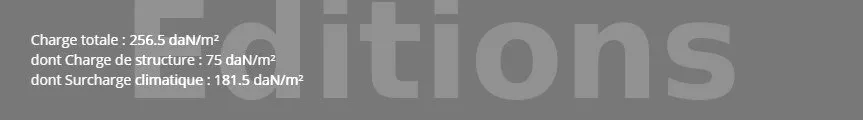

Calcul des charges
Les charges sur la toiture sont calculées grâce à cet outil.
Exemple pour un calcul de toiture carrée à croupes
Nous prendrons une gloriette à base carrée de 3x3 m, avec une couverture en tuiles plates. Après un pré-dimensionnement, nous avons les données suivantes qui vont nous servir à compléter les champs de l’outil :
- Empannon : 50x75 mm,
- Entraxe des empannons : 100 cm,
- Portée des empannons : 116 cm,
- Arêtier : 50x100 mm,
- Entraxe des arêtiers : 150 cm,
- Portée des arêtiers : 173,2 cm,
- Traverse : 50x100 mm,
- Entraxe des traverses : 173,2 cm,
- Portée : 100 cm,
- Inclinaison de la toiture : 30°,
- Localisation du site : Annecy, département de Haute-Savoie,
- Altitude : 926 m,
- Couverture : tuiles plates grand moule.
Comme la construction est une gloriette en extérieur, il n’y aura ni plafond ni isolant. Ces éléments ne seront donc pas à prendre en compte.
Vérification des empannons
Il faut savoir qu’un empannon est le terme désigné pour un chevron sur une toiture à croupe à cause du fait que les chevrons ont des longueurs variables dans ce type de toiture. Ainsi, la vérification des empannons se fera à l’aide de l’outil de calcul de vérification des chevrons.
Le calcul des empanons se fait normalement mais il faudra considérer l’empaTEXTE APRES GLOBAL
