Vérification du poinçon

bruno, John

La vérification peut se faire avec l’outil Vérification et calcul d’un poteau.

TEXTE AVANT GLOBAL

Hypothèses de calcul

Les données dans notre exemple sont toujours maintenues pour les calculs et la vérification.

Caractéristiques du poinçon

  • Le bois utilisé est un bois résineux de classe C24 avec une section 50mm(b) x 150mm(h) et une longueur (L) de 90cm.
  • Le local sera utilisé comme un carport d’où le choix de la classe de service dans l’outil qui est la classe 2 ( En extérieur et sous abris).
  • L’ouvrage est placé à 300m d’altitude.

Charge sur le poinçon

Suite à l’article Etape 2 : Détermination des charges sur la toiture, nous avons :

  • charge permanente Ge = (18 + 8) daN/m²
  • surcharge S = 50 daN/m²
  • surface (A) de la toiture supportée par le poinçon : A=L.e avec e l’entraxe des fermettes et L la longueur des fermettes.
    A=1,50m \cdot 0,60m = 0,90m^2

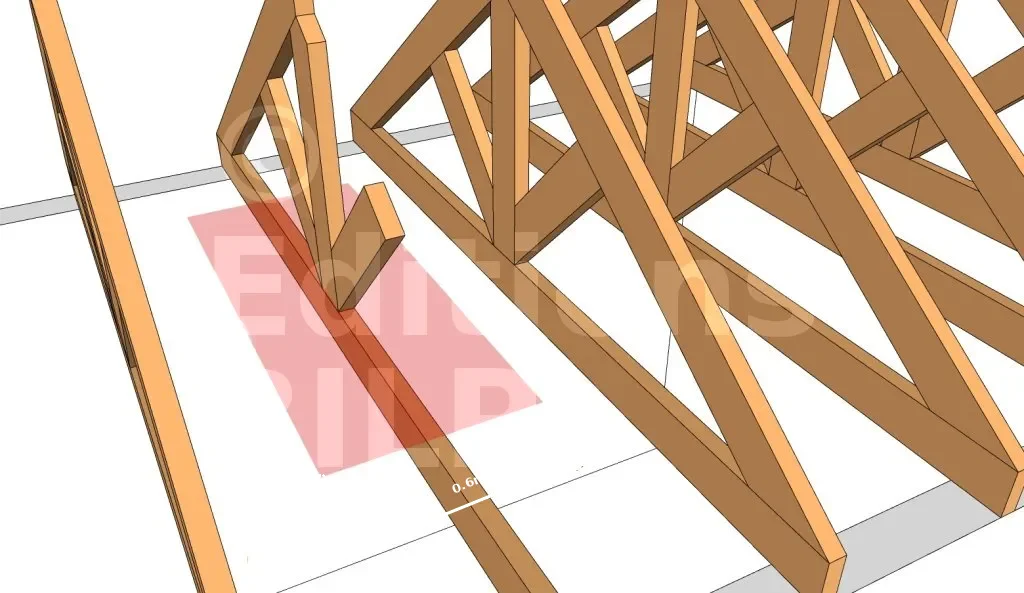

La surface d’influence ( surface de la toiture supportée par le poinçon)

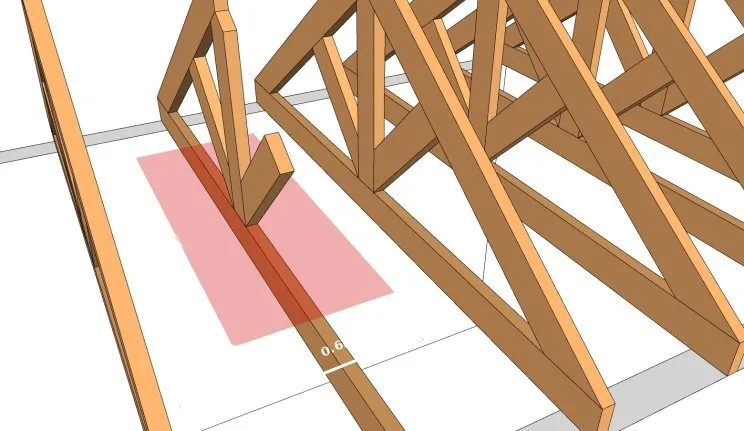

La surface d’influence ( surface de la toiture supportée par le poinçon)

Pour obtenir la charge ponctuelle reprise par le poinçon, il faut calculer la combinaison d’action la plus défavorable multipliée par la surface de la toiture supportée par le poinçon.

Combinaison d’action la plus défavorable :

La combinaison d’action est déterminée par la formule N=1,35G_e + 1,5S,


les calculs dans l’article Vérification de l’entrait ont donné N=1101N/m^2.

Pour l’utilisation de l’outil Quelques principes à savoir, il y a deux alternatives : soit en utilisant N en daN, soit en insérant à la fois A [m²], G_e [daN/m²] et S [daN/m²]. C’est la première alTEXTE APRES GLOBAL
