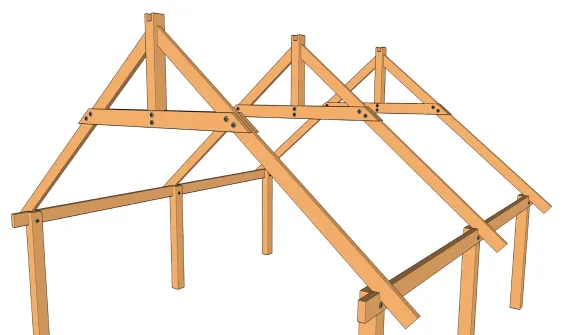

Arase sur poutre
Arase sur poutre
Les arbalétriers sont fixés sur les pannes avec des équerres, pattes de solivage, simple tirefonnage pour charge importante ; ou encore par simple vissage pour charge moins importante. Voir ces méthodes sur les techniques de fixations des chevrons.
Détails de fixations
- 1 : Arase sur arbalétrier
- 2 : Poutre

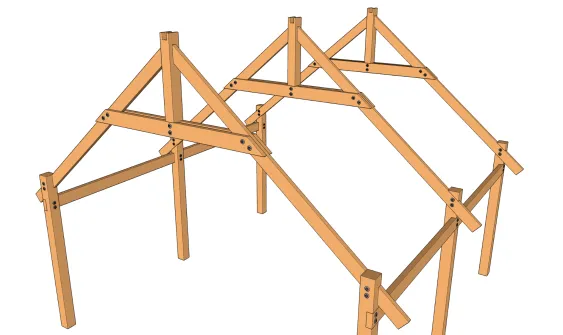

Encoche sur poteau
Les arbalétriers sont fixés sur les encoches par boulonnage.
Détails de fixations
- 1 : Arbalétrier
- 2 : Encoche oblique
- 3 : Tirant
<pagebreak1>
Entaille sur poteau
Entaille sur poteau
La fixation des arbalétrier sur les poteaux se fait soit par boulonnage, soit par cheville en bois. Ces accessoires doivent être calculés de façon à résister aux forces de cisaillement à soutenir.

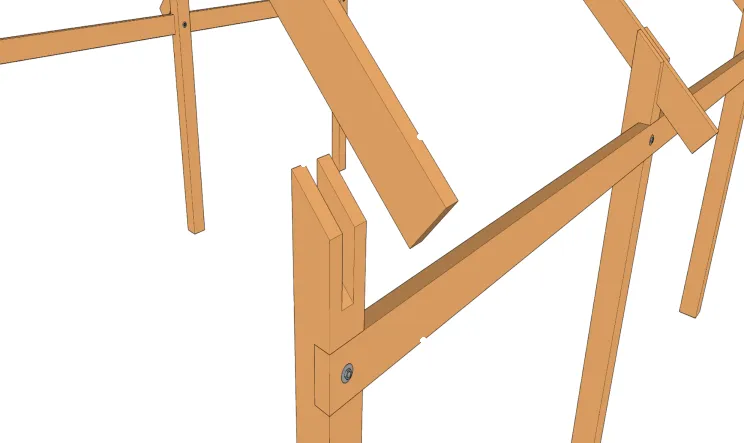

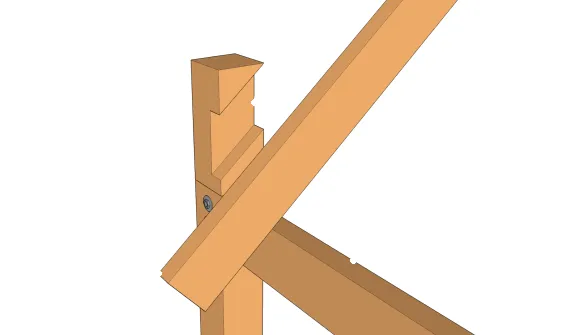

Détails de fixations
- 1 : Arbalétrier
- 2 : Entaille oblique
- 3 : Tirant
Blochet et jambe de force
Blochet et jambe de force
Détails de fixations
- 1 : Arbalétrier
- 2 : Jambe de force
- 3 : Blochet
- 4 : Encoche pour blochet
