Comment correctement dimensionner votre échantignole ?

TEXTE AVANT GLOBAL

Dimensionnement d’une échantignole pour panne à dévers

Vue 3d

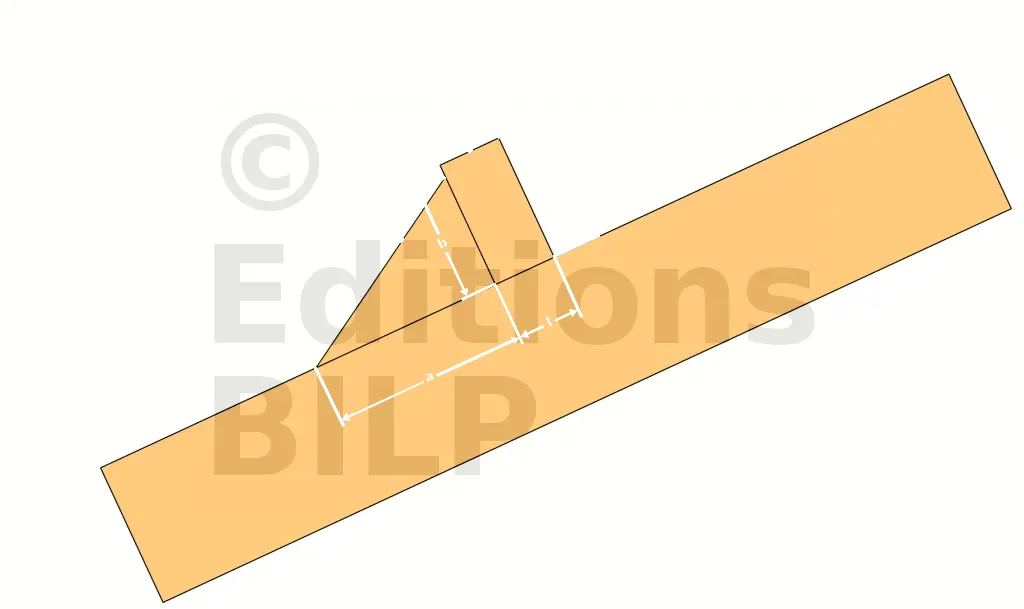

Echantignole pour panne à dévers

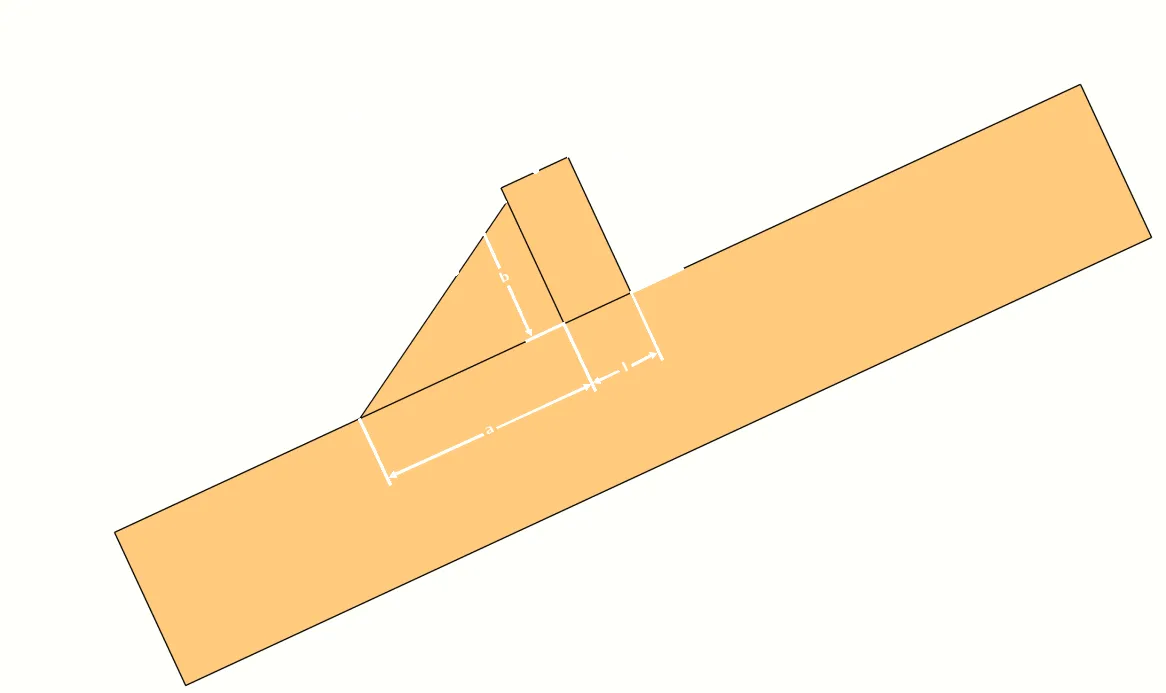

Echantignole pour panne à dévers
  • a : base de l’échantignole
  • b : hauteur de l’échantignole
  • h : hauteur de la panne
  • l : largeur de la panne

La base de l’échantignole est donnée par la formule suivante :
a= {h*1,33}
Pour ce qui est de la hauteur b de l’échantignole, elle doit respecter la condition {b-.{{{*Dimensionnement d’une échantignole pour panne aplomb}}}<h}

La base de l’échantignole est obtenue en réalisant le calcul suivant :

Vue 3d

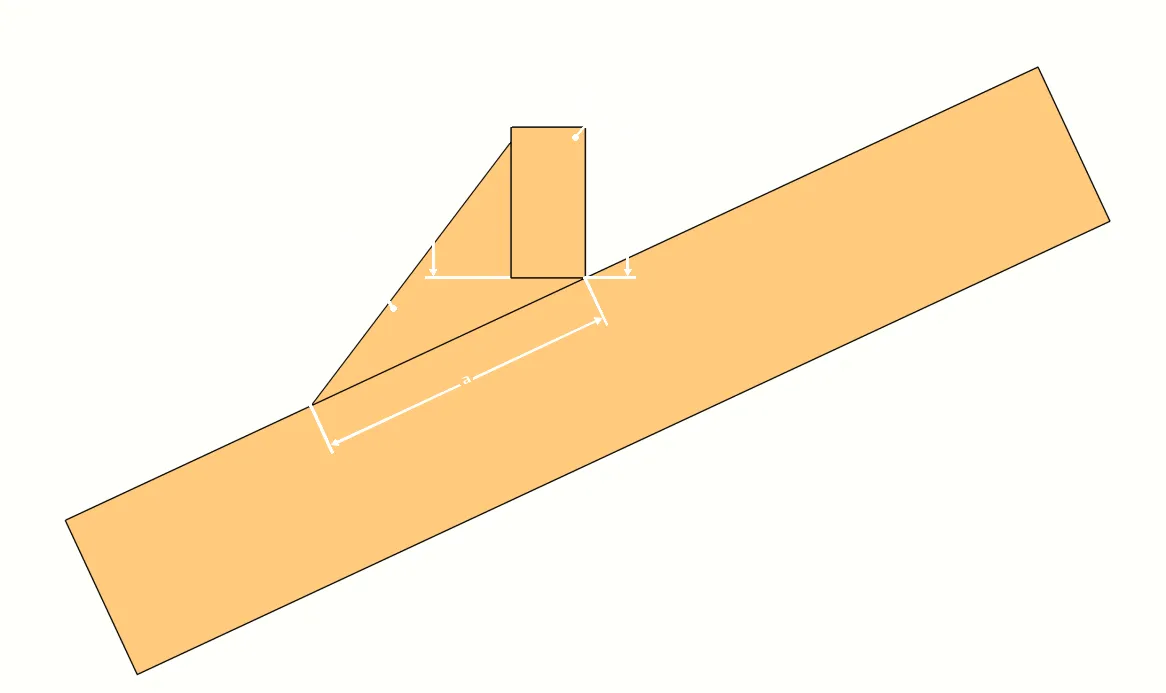

Echantignole pour panne aplomb

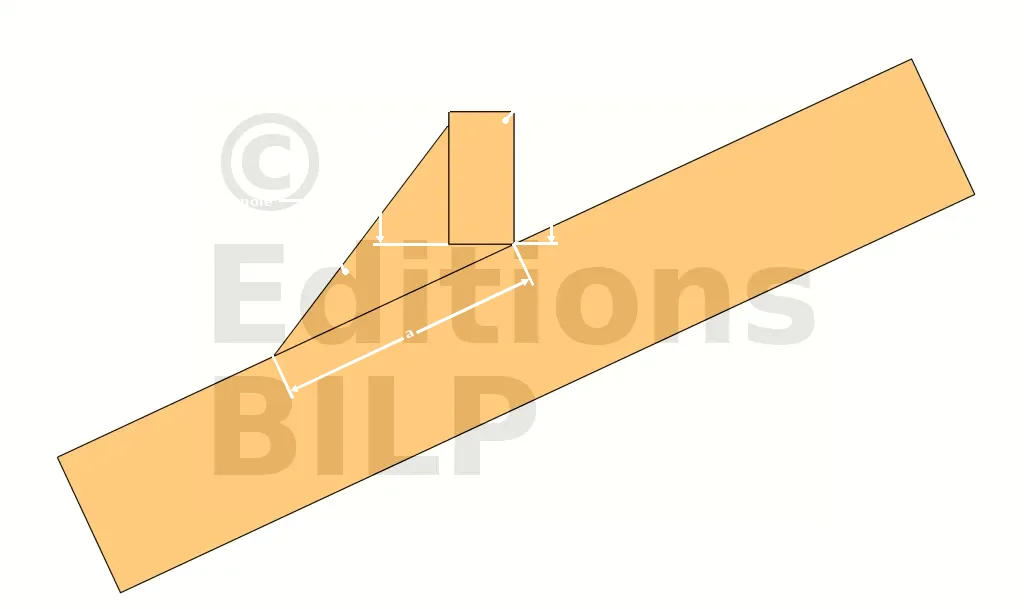

Echantignole pour panne aplomb
  • a : base de l’échantignole
  • b : hauteur de l’échantignole
  • h : hauteur de la panne
  • l : largeur de la panne

a= {h*1,33+l}

Comme pour le cas de l’échantignole pour panne à dévers, laTEXTE APRES GLOBAL
