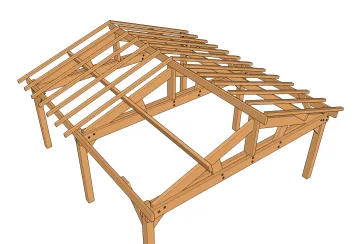

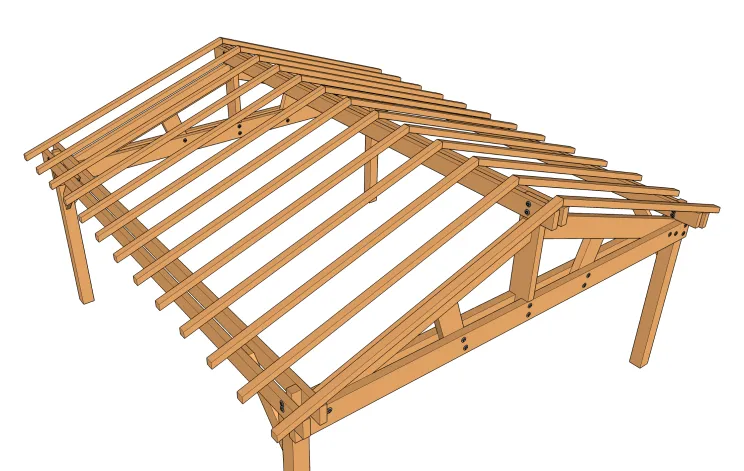

La charpente traditionnelle : à deux versants, en croupe
Les chevrons reposent sur la panne faîtière, la panne sablière et les deux pannes sablières. La portée des chevrons est alors réduite par deux dans ce cas.

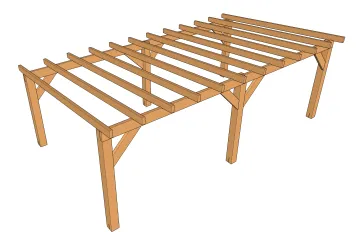

La charpente avec chevron arbalétrier : en monopente, à deux versants, en toiture terrasse, à croupe
Les chevrons reposent sur les pannes faîtière et sablière. Ces dernières supportent toutes les charges et les transmettent aux poteaux. La portée des chevrons est importante. C’est le cas de la plupart des toitures terrasses.
<pagebreak1>

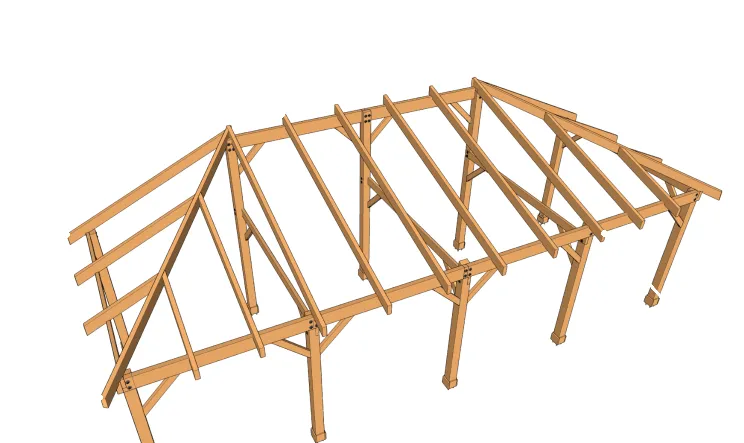

Même fonctionnement qu’une toiture monopente avec chevron en pente sur 2 appuis.
- 1 : Chevron
- 2 : Chevron d’arêtier ou arêtier
- 3 : Empannon
Les chevrons sont répartis en chevron simple, chevron d’arêtier et empannon. Ils travaillent généralement en flexion. Les largeurs des empannons sont généralement de 50 mm moins épaisses.

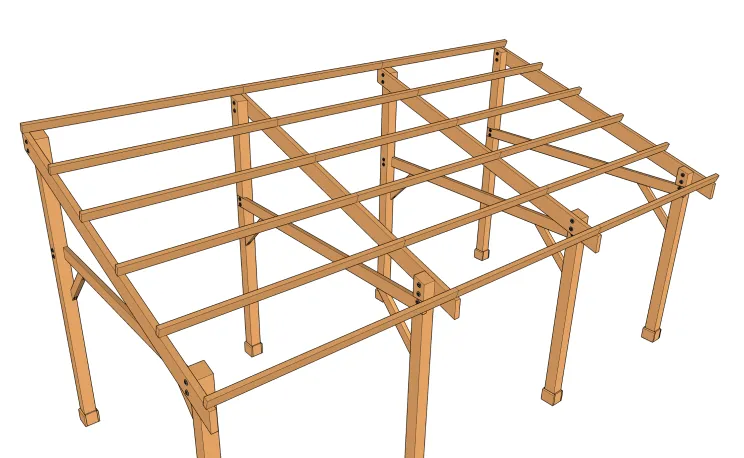

Chevronnage horizontal
Les chevrons supportent toujours les charges, et les transmettent aux pannes en pente. Ces chevrons travaillent en flexion mais avec un risque de déviation et de flambement sous les forces suivant la pente. Il faut interposer des entretoises si la charge est trop grande et les portées importantes. Cela dépend aussi du type de couverture.
