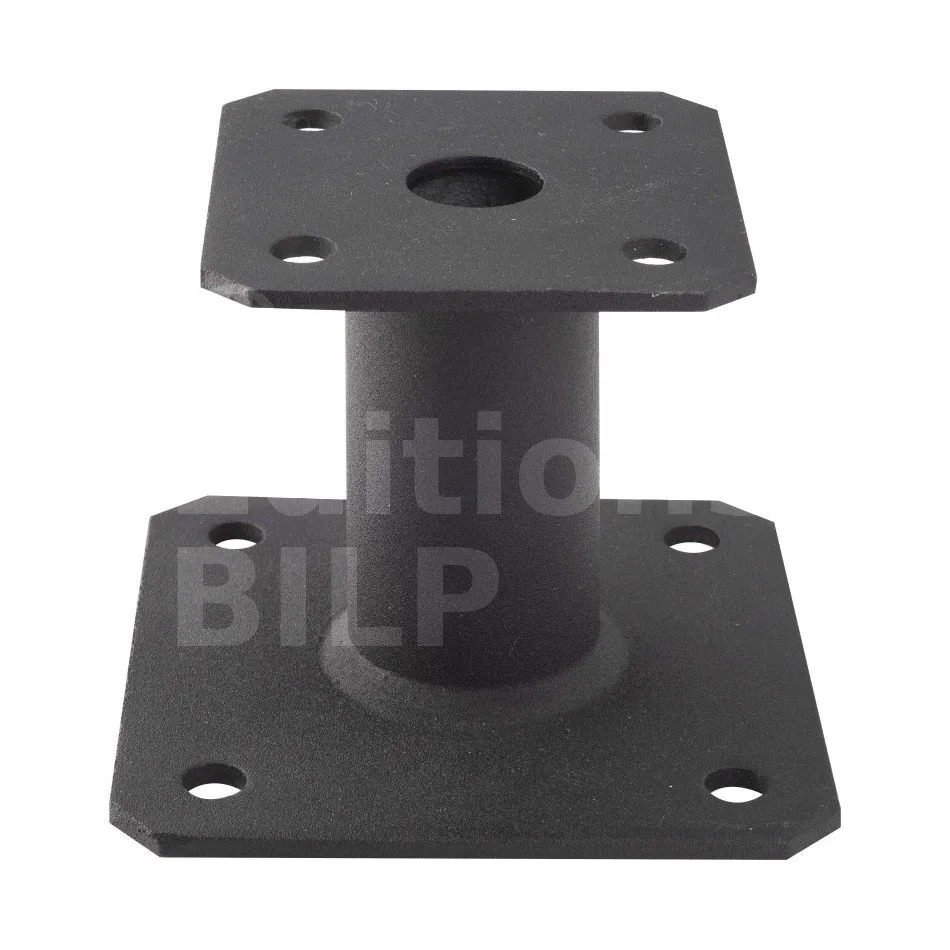

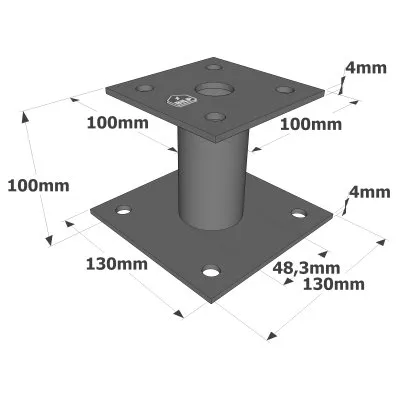

Pied de poteau FIXE - Réf. PPA100PB
Le pied de poteau fixe finition noire PPA100PB est polyvalent et discret, il est couramment utilisé dans les applications structurelles.
- RéférencePPA100PB
- MatériauAcier S235JR suivant NF EN 10025 ; primaire électrozinguée suivant ISO 2081
- MarqueSIMPSON Strong-Tie
- FabricationFrançaise
- Finitionpeinture en poudre Polyester Architecture RAL9005
- Epaisseur4mm
- Largeur (A)100mm
- ContenuPied de poteau fixe finition noire
- Largeur (D)130mm
- Largeur (E)130mm
- Profondeur (B)100mm
- Perçages platine haute4Ø12
- Perçages platine basse4Ø12
- Hauteur (F)100mm
- Diamètre (G)48.3mm
- Charge maximale admissible en compression4.03 tonnes
Caractéristiques
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière
- Acier S235JR suivant NF EN 10025,
- Primaire électrozinguée suivant ISO 2081,
- Finition peinture en poudre Polyester Architecture RAL9005,
- Épaisseur : 4 mm.
Avantages
- Finition noire pour un assemblage discret dans la structure,
- Double traitement de surface pour une meilleure résistance à la corrosion,
- Aucun usinage nécessaire.
Applications
Support
- Porteur : béton, bois massif, bois lamellé-collé,
- Porté : bois massif, bois lamellé-collé, bois composite.
Domaines d’utilisation
- Poteaux de auvent,
- Pergola,
- Véranda, …
Données techniques

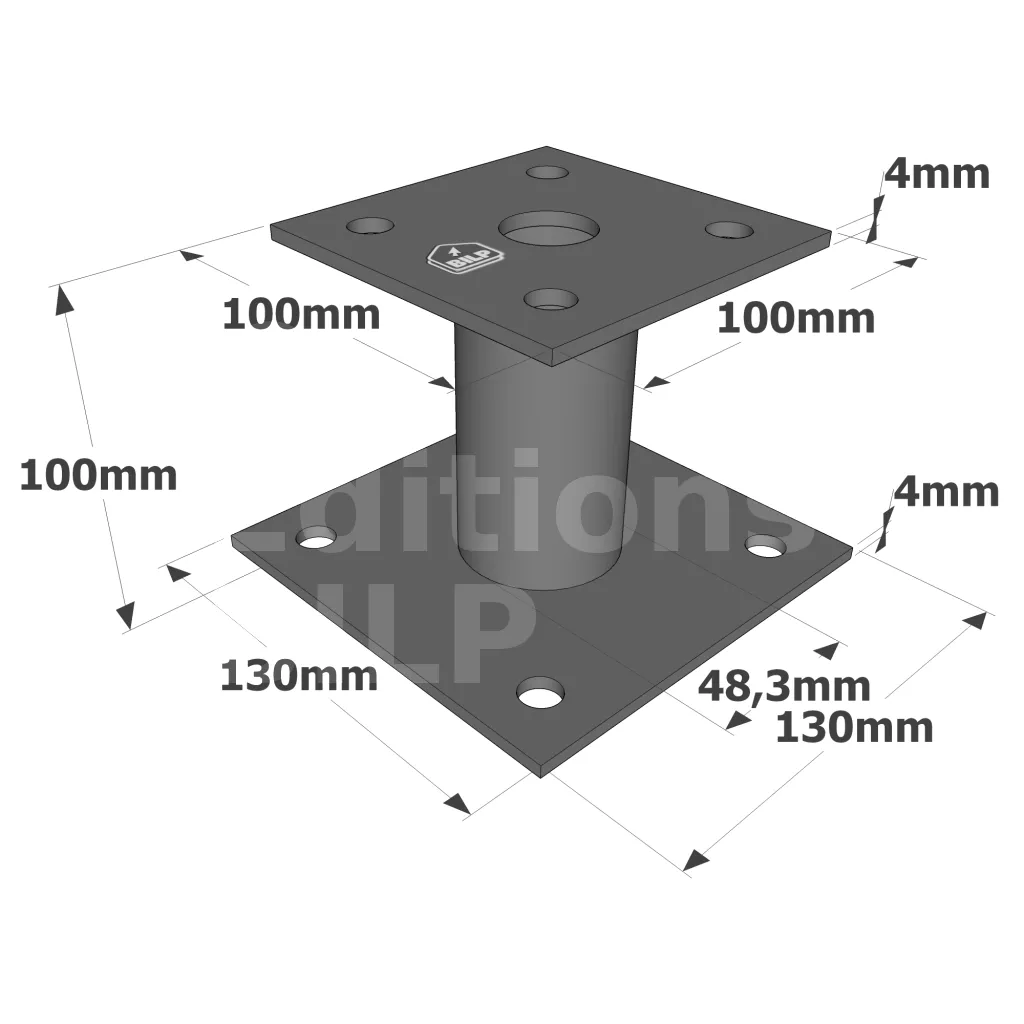

Dimensions

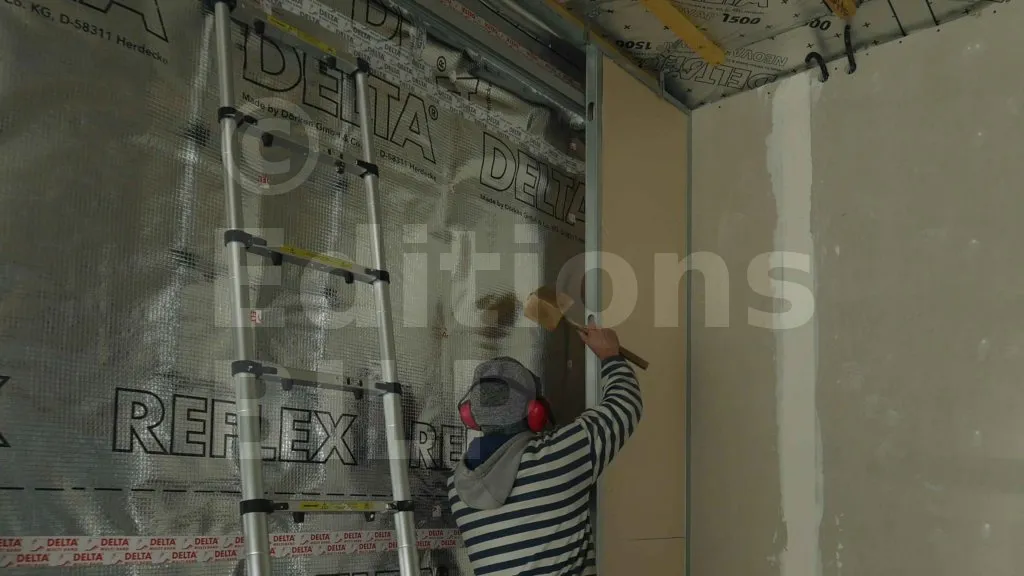

Découpez les panneaux d’isolation en polystyrène selon les dimensions requises, puis insérez-les dans les encoches de l’ossature en utilisant un maillet.
La pose des montants intermédiaires se fait ensuite en même temps que celle des panneaux d’isolant. On place un panneau entre deux montants avant de les fixer, ce qui permet d’intégrer parfaitement l’isolant dans la structure sans devoir découper chaque panneau à l’avance. Cette méthode évite les pertes de temps et garantit un bon maintien de l’isolant, sans compression ni vide autour des bords.
Nous poursuivons ainsi l’avancement du doublage, panneau après panneau, en insérant les montants et en les sertissant au fur et à mesure dans les rails. Il faut vérifier régulièrement la verticalité des montants et la continuité de l’isolant.
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | |
| PPA100PB | 100 | 100 | 130 | 130 | 100 | 48.3 | 4 | 4 | 4 |
Valeurs caractéristiques
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k | |||
| Qté | Type | Qté | Type | ||
| PPA100PB | 4 | LAG Ø10x80 | 4` | Ø10* | 78,5 / kmod^0.4 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
| Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1.k* | |||
| Qté | Type | Qté | Type | ||
| PPA100PB | 4 | LAG Ø10x80 | 4 | Ø10** | 85.7 |
* La capacité caractéristique publiée est basée sur une durée de charge à moyen terme et une classe de service 3 (kmod = 0,7), selon EC5 (EN 1995). Pour toute autre durée de chargement et classe de service, veuillez vous référer à l’ETE.
** Reportez-vous à la gamme de produits d’ancrage Simpson Strong-Tie pour déterminer les ancrages appropriés.
Fixations
Sur poteau :
Sur béton :
- Cheville mécanique : goujon WA M10-78/5
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

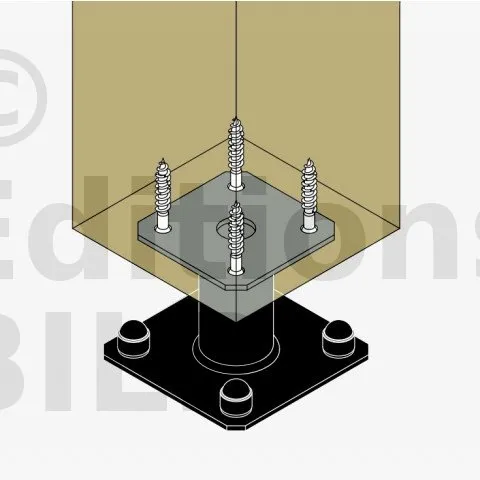

Installation
- Partie haute :
1. Placer la platine supérieure du pied de poteau (dimensions 100 x 100 mm) sous le poteau.
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire).
- Partie basse :
1. Positionner le poteau verticalement dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.

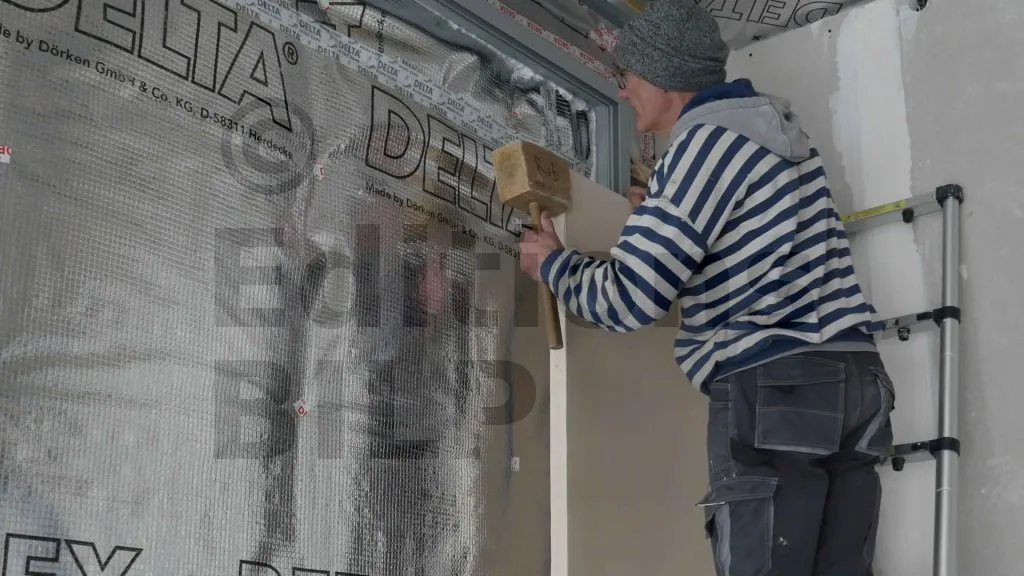

Découpez les panneaux d’isolation en polystyrène selon les dimensions requises, puis insérez-les dans les encoches de l’ossature en utilisant un maillet.
