Équerres renforcées SPÉCIALES symétriques pour le BOIS - Réf. AB105
- RéférenceAB105
- FabricationFrançaise
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346,
- MarqueSIMPSON Strong-Tie
- Largeur (A)-
- Epaisseur3mm
- Perçages Aile B11Ø5 - 3Ø11
- Perçages Aile A8Ø5 - 3Ø11

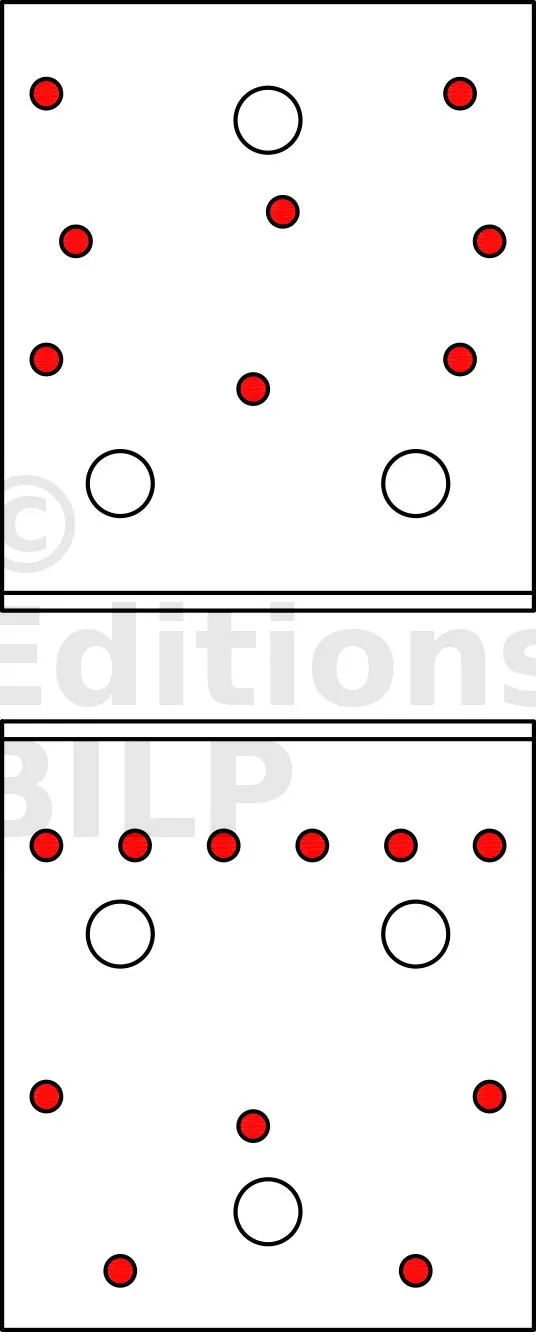

- Fixation BOIS/BOIS - clouage totalAile A : 8 et Aile B : 11 CNA Ø4.0x35 ou Ø4.0x50 mm
- Fixation BOIS/BOIS - clouage partielAile A : 4 et Aile B : 5 CNA Ø4.0x35 ou Ø4.0x50 mm

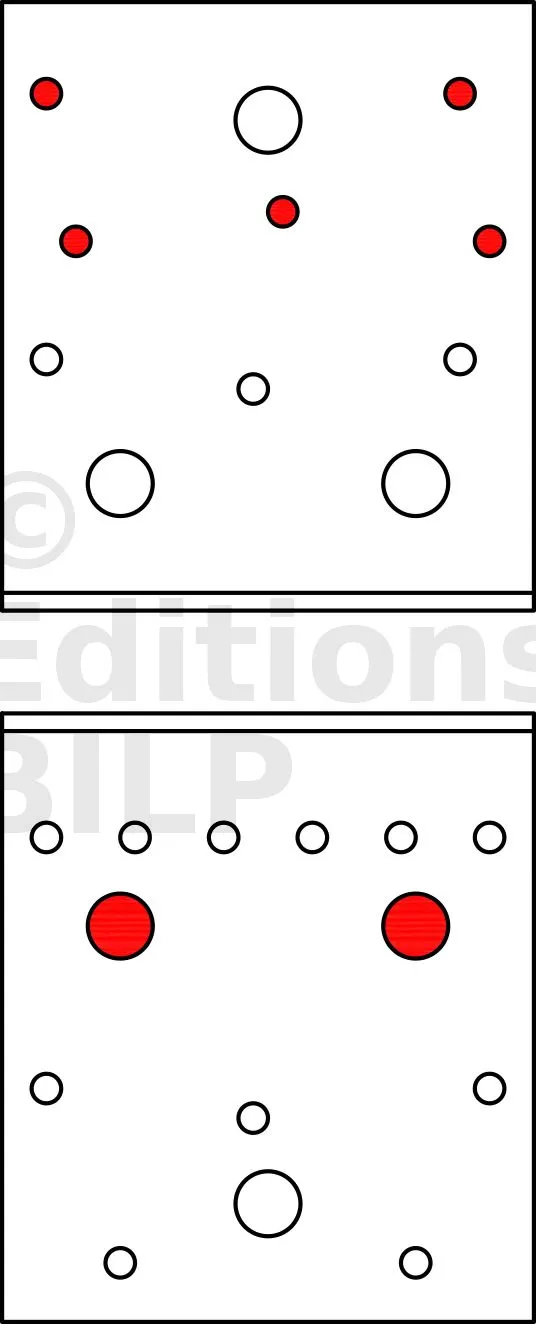

- Connexion bois sur support rigideAile A : 5 CNA Ø4.0x35 ou Ø4.0x50 mm et Aile B : 2 boulons ou tirefond Ø10
- Fixation bois/bois - type poteau/poutre-
- Fixation BOIS/support rigide - clouage total-
- Fixation BOIS/support rigide - clouage partiel-
- Hauteur103mm

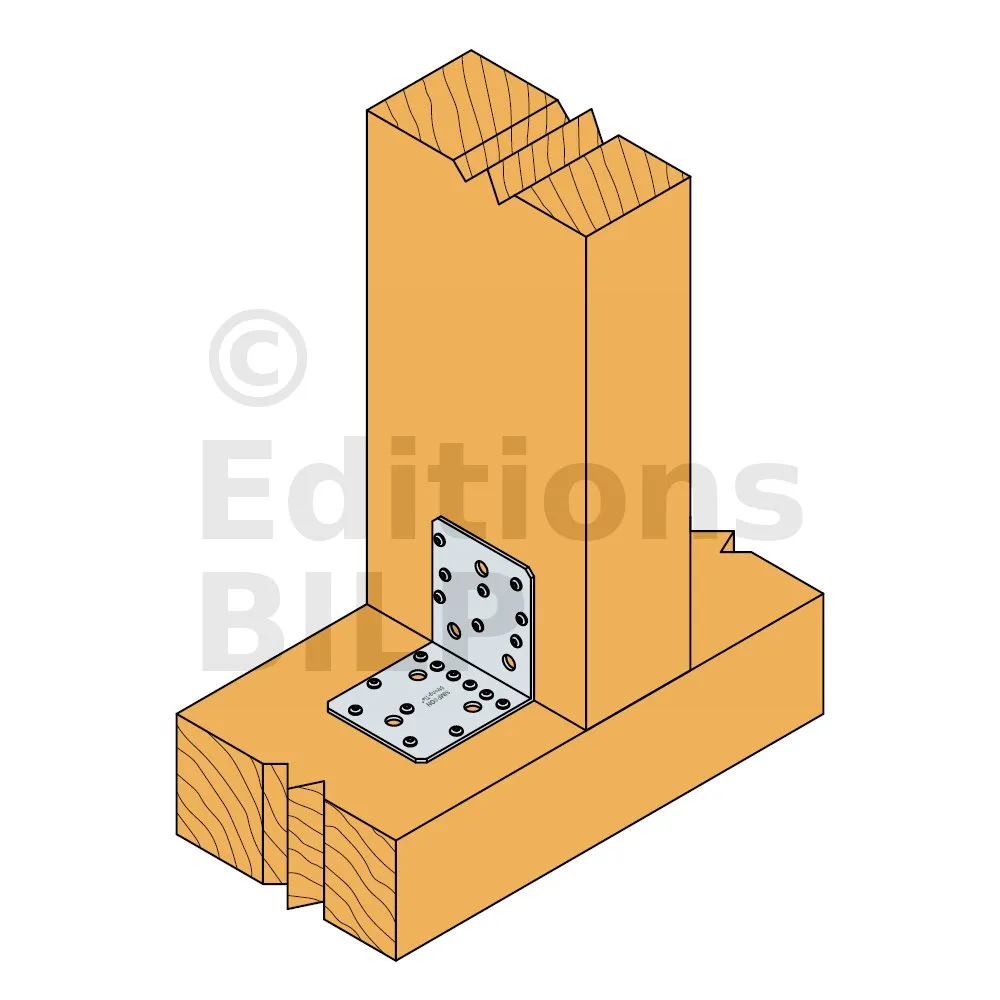

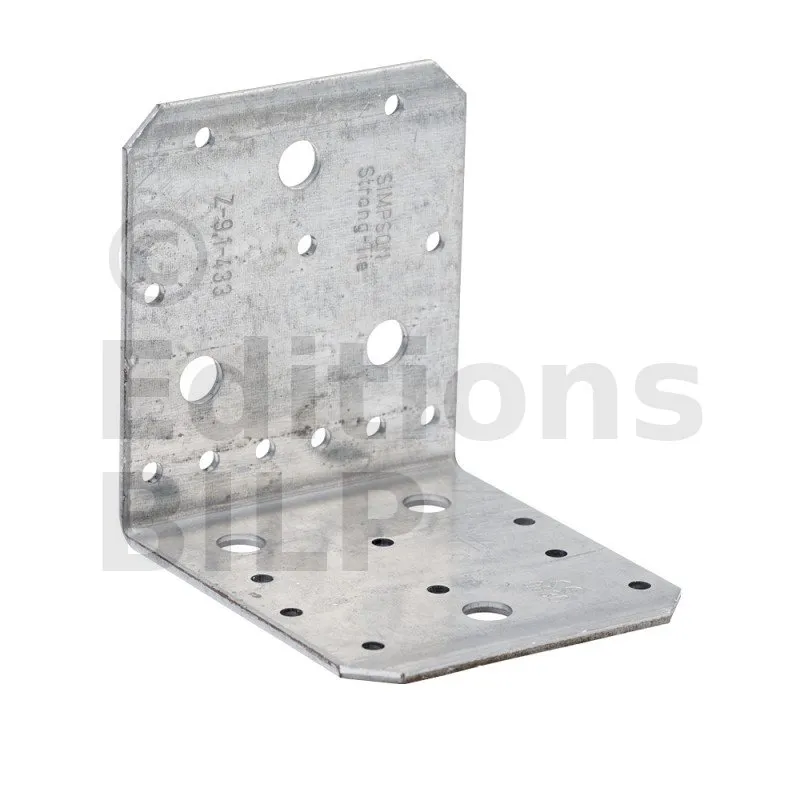

Équerre structurelle (105)
L’équerre AB105 répond à des applications structurelles dans la charpente et la maison à ossature bois.
Caractéristiques
Agréments techniques :ETA-06/0106 ;
Déclarations de performance :FR-DoP-e06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3 mm.
Avantages
- Grande résistance au cisaillement,
- Polyvalence d’utilisations.
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier, ...
- Porté : bois massif, bois composite, lamellé-collé, fermes triangulées, profilés, ...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres, ...
Données techniques
Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |
AB90 | 88 | 88 | 65 | 2.5 | 6 | 3 | 9 | 2 |
AB105 | 103 | 103 | 90 | 3 | 8 | 3 | 11 | 3 |
Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total - 2 équerres
Références | Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
Aile A | Aile B | R1.k* | R2.k = R3.k* | |||
Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
AB90 | 6 | 9 | 4.3 | 6.9 | 6.8 | 9.4 |
AB105 | 8 | 11 | 7.2 | 11.5 | 12.2 | 16.9 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.
Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 2 équerres
Références | Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
AB90 | 4 | - | 4 | - | 2.6 | 3.2 | 3.6 | 4.5 | 5 | 5.5 | 6.9 | 7.3 |
AB105 | 4 | - | 5 | - | 4.3 | 5.3 | 6.1 | 7.6 | 3.6 | 4 | 7 | 7.5 |
Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - 2 équerres
Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
Aile A | Aile B | R1.k* | R2.k = R3.k | |||||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
AB90 | 5 | CNA* | 2 | Ø10 | 6 | 6 | 4.7 | 6.2 |
AB105 | 5 | CNA* | 2 | Ø10 | 12.3 | 12.5 | 4.9 | 6.4 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.
Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisées dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
Valeurs caractéristiques - Connexion bois sur bois type poutre/poutre - 2 équerres - Clouage total
Références | Valeurs Caractéristiques - Bois sur bois - Clouage total | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k (1) | ||||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
AB90 | 6 | 9 | 4.2/kmod^0.3 | 5.1/kmod^0.3 | 6.7/kmod^0.3 | 7.5/kmod^0.3, max : 6.9/kmod | 6.8 | 7.1 | 9.4 | 10.4 | 1.9/kmod^0.3 | 2.5/kmod^0.5 |
AB105 | 8 | 11 | 7.0/kmod^0.3 | 8.5/kmod^0.3 | 11.2/kmod^0.3 | 12.7/kmod^0.3 | 12.2 | 13.3 | 16.9 | 18.1 | 3.3/kmod^0.3 | 4.7/kmod^0.3 |
1) R4/5,k est déterminé pour des poutres de largeur b = 75 mm et excentricité e = 130 mm. Voir l’ETA pour d’autres valeurs de b et e.
Si la structure empêche la rotation de la poutre, les valeurs R1,k and R2/3,k pour un assemblage avec 1 seule équerre sont égales à la moitié des valeurs données pour 2 équerres. Voir l’ETA pour les valeurs si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion bois sur bois type poutre/poutre - 2 équerres - Clouage partiel
Références | Valeurs caractéristiques - Bois sur bois - Clouage partiel | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k(1) | ||||
Qté | Qté | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
AB90 | 4 | 4 | 3.1/kmod^0.3 | 4.4/kmod^0.3 | 5.5 | 7.3 | 1.2/kmod^0.5 | 1.7/kmod^0.3 |
AB105 | 4 | 5 | 5.4/kmod^0.3 | 7.4/kmod^0.3 | 4 | 7.5 | 2.1/kmod^0.5 | 2.9/kmod^0.4 |
1) R4/5,k est déterminé pour des poutres de largeur b = 75 mm et excentricité e = 130 mm. Voir l’ETA pour d’autres valeurs de b et e.
Si la structure empêche la rotation de la poutre, les valeurs R1,k and R2/3,k pour un assemblage avec 1 seule équerre sont égales à la moitié des valeurs données pour 2 équerres. Voir l’ETA pour les valeurs si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion poutre bois sur support rigide - 2 équerres
Références | Valeurs caractéristiques - bois sur support rigide | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
AB90 | 5 | CNA* | 2 | Ø10 | 5.4/kmod | 5.4/kmod | 5.4/kmod | 5.4/kmod | 4.73 | 5.03 | 6.3 | 6.66 |
AB105 | 5 | CNA* | 2 | Ø10 | min (12.3 ; 11.3/kmod) | min (13.7 ; 11.3/kmod) | min (17.5 ; 11.3/kmod) | min (19.7 ; 11.3/kmod) | 4.8 | 5.1 | 6.4 | 6.8 |
Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

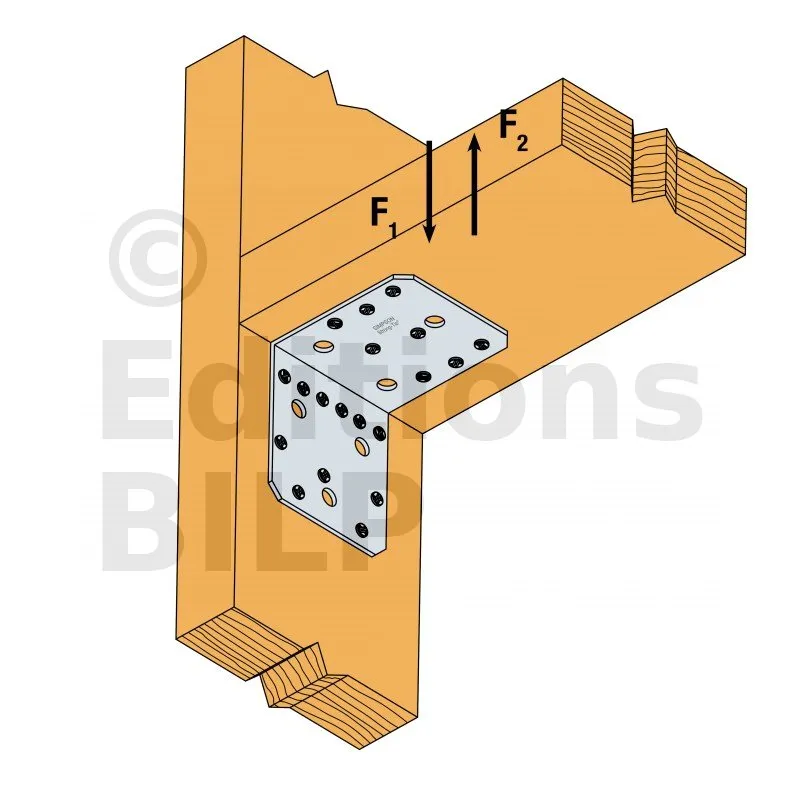

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 1 équerre
Références | Valeurs Caractéristiques - Poutre bois sur poteau | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | |||||||
Aile A | Aile B | R1.k | R2.k | |||||
Qté | Qté | Aile vers le haut | Aile vers le bas | CNA4.0x40 | CNA4.0x60 | |||
CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |||||
AB90 | 4 | 4 | 5.2/ kmod^0.55 | 5.2/ kmod^0.55 | 4.0/ kmod^0.5 | 4.0/ kmod^0.5 | 0.7/ kmod | 0.7/ kmod |
AB105 | 6 | 5 | 10,0 ; max:9,8/ kmod | 9.4/ kmod^0.6 | 8.1/ kmod^0.75 | 8.1/ kmod^0.75 | 1.4/ kmod | 1.4/ kmod |
Valeurs caractéristiques - Connexion poutre sur poteau bois C24 - 2 équerres
Références | Valeurs caractéristiques - Bois sur bois | |||
---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||
Aile A | Aile B | R2.k = R3.k | ||
Qté | Qté | CNA4.0x40 | CNA4.0x60 | |
AB90 | 9 | 6 | 7.2 | 10.2 |
AB105 | 11 | 8 | 13.3 | 18.1 |
Équerres renforcées SPÉCIALES
L’équerre renforcée ABR a été développée pour offrir une grande rigidité. Son gabarit permet une grande polyvalence d’applications sur bois.
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3mm.
Avantages
- Haute rigidité,
- Grande polyvalence d’applications...
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier...
- Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés, ...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres...
Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |
ABR70 | 70 | 70 | 55 | 2 | 6 | - | 6 | - |
ABR90 | 90 | 90 | 65 | 2.5 | 10 | 1 | 10 | 1 |
ABR105 | 105 | 105 | 90 | 3 | 10 | 3 | 14 | 1 |

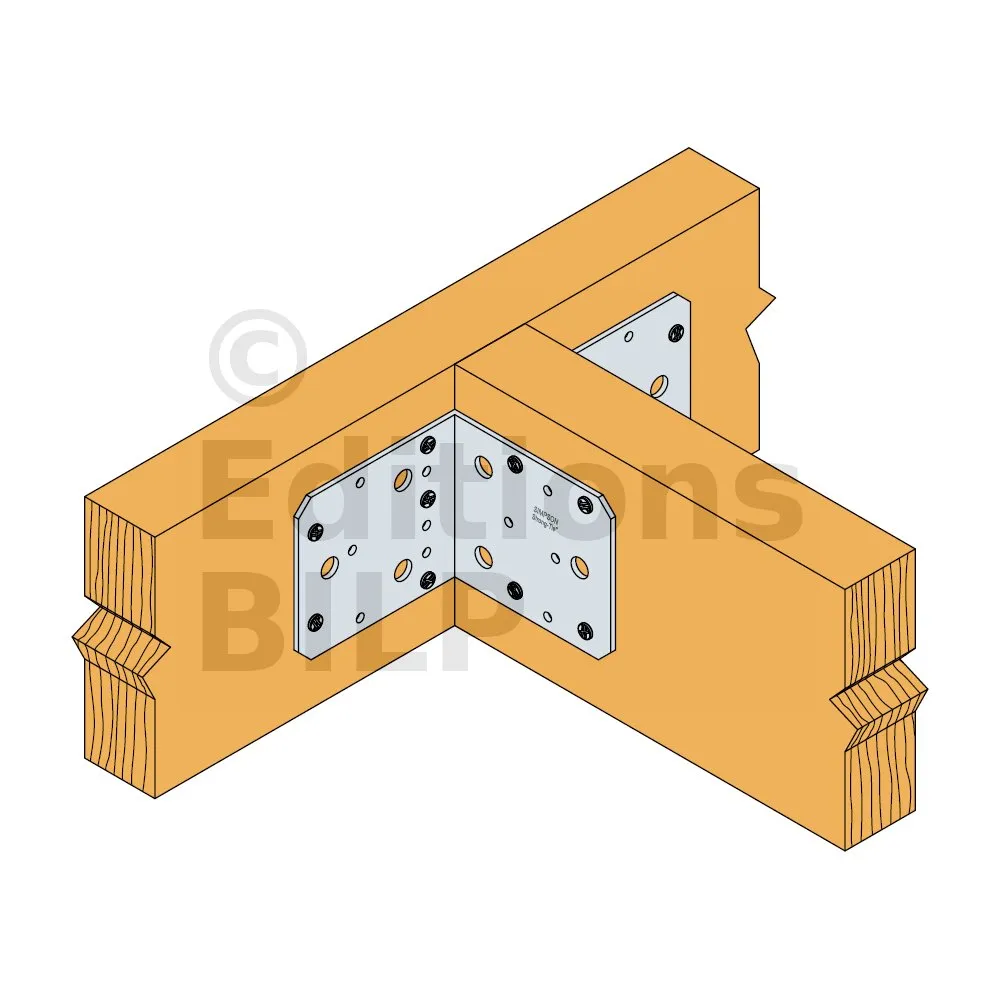

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 Equerres
Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage total | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k* | ||||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
ABR70 | 4 | 6 | 4.38 | 5.34 | 7.11 | 8.89 | 4.55 | 5 | 6.89 | 7.33 | 3,0 / kmod^0,5 | - |
ABR90 | 8 | 10 | 6.46 | 7.87 | 10.66 | 13.32 | 8.38 | 9.21 | 11.07 | 11.78 | 8,1 / kmod^0,85 | 9,1 / kmod^0,75 |
ABR105 | 10 | 14 | 8.84 | 10.78 | 14.33 | 17.91 | 13.26 | 14.57 | 19.01 | 20.22 | 12,9 / kmod^0,5 | 14,5 / kmod^0,75 |
* b = 75 mm et e = 130 mm
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel - 2 Equerres
Références | Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
ABR70 | 4 | 4 | 2,4 / kmod^0,25 | 2,92 / kmod^0,25 | 3.9 | 4.87 | 4.44 | 4.88 | 6.48 | 6.89 |
ABR90 | 4 | 6 | 4.38 | 5.34 | 7.11 | 8.89 | 5.17 | 5.68 | 6.9 | 7.34 |
ABR105 | 6 | 6 | 4.81 | 5.87 | 7.91 | 9.89 | 6.98 | 7.67 | 10.97 | 11.67 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

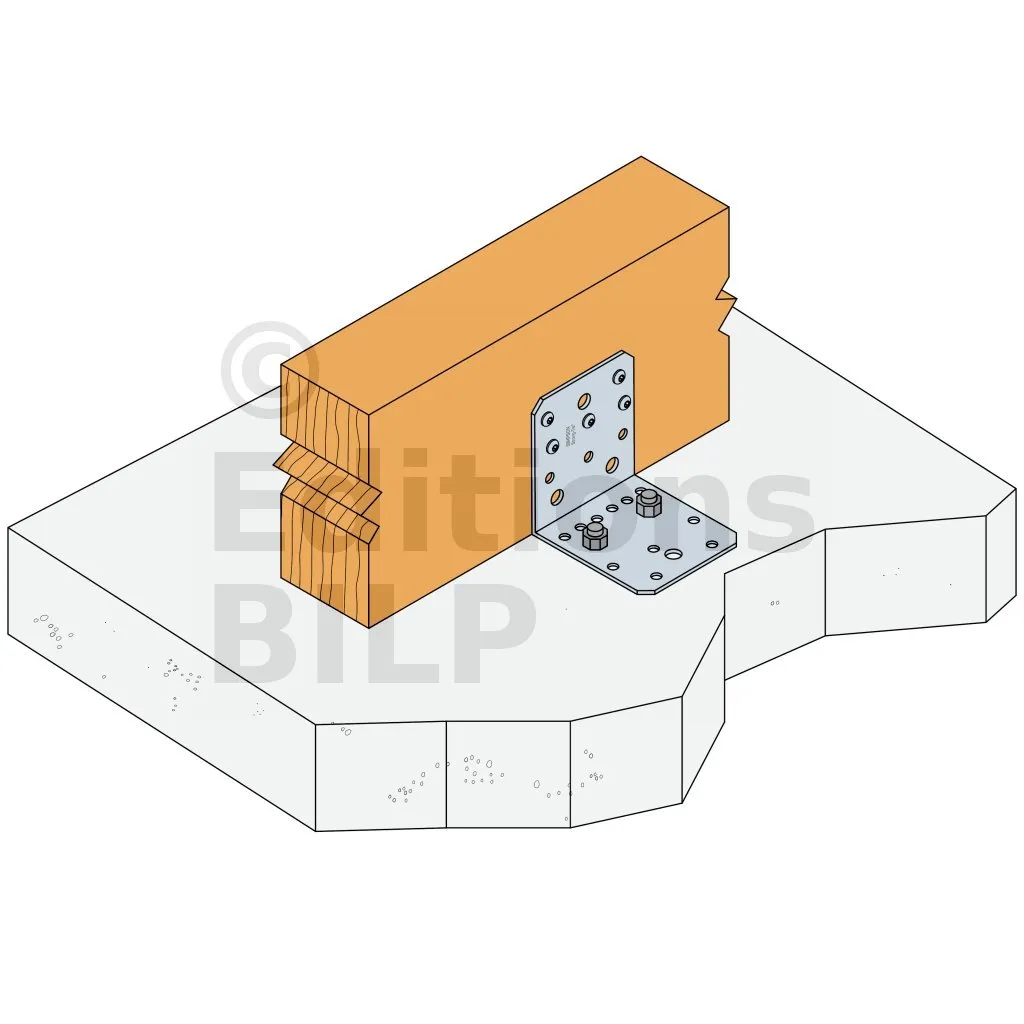

Valeurs caractéristiques - Connexion bois sur support rigide - 2 Equerres
Références | Valeurs Caractéristiques - Connexion bois sur support rigide | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
ABR105 | 10 | CNA | 1 | Ø10 | min(4,08 ; 7,7 / kmod) | min(4,88 ; 7,7 / kmod) | min(6,48 ; 7,7 / kmod) | min(8,08 ; 7,7 / kmod) | 2.25 | 2.68 | 3.55 | 4.37 |
Référez-vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l’entraxe et des distances aux bords.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 Équerres
Références | Valeurs caractéristiques - Bois sur bois - Assemblage avec vis connecteurs Ø10 | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Bois C24 - 2 équerres par assemblage [kN] | |||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||
Quantité | Type | Quantité | Type | SSH10x40 | SSH10x80 | SSH10x40 | SSH10x80 | |
ABR105 | 1 | SSH | 3 | SSH | 6.3 | 12.2 | 5.7 | 9.9 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en œuvre
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm,
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
- Boulons Ø10,
- Tirefonds Ø10.
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130.
Sur acier :
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

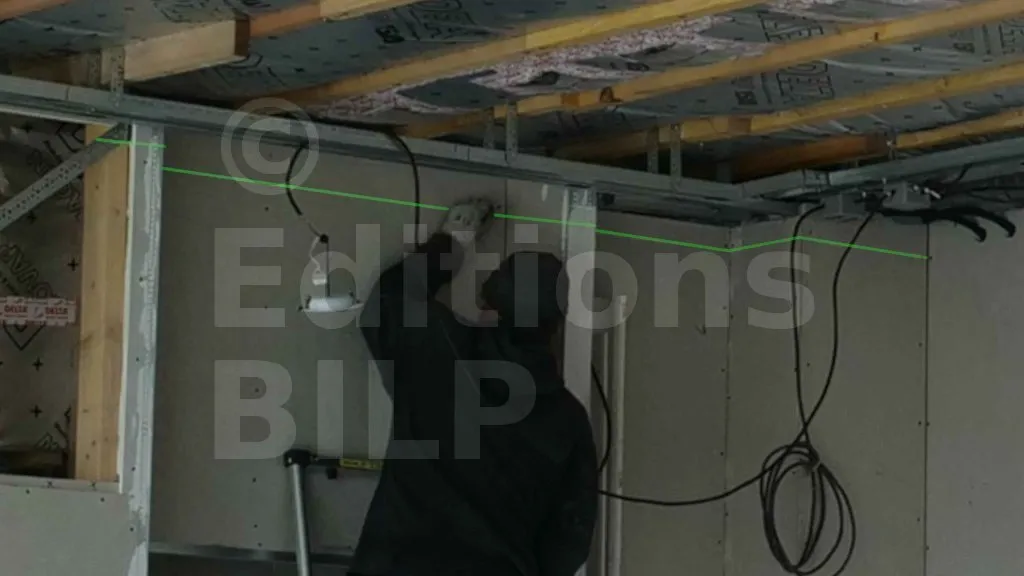

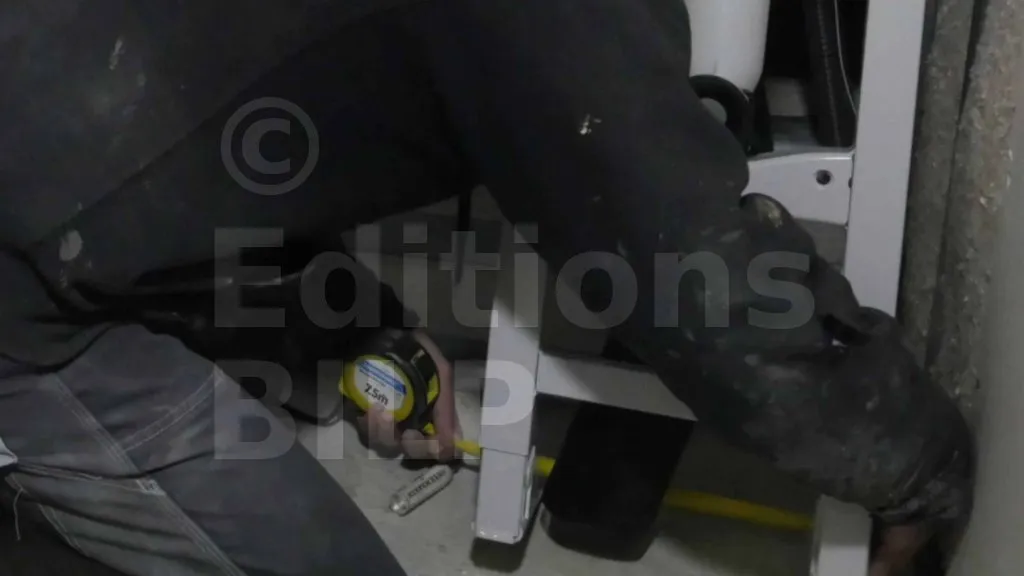

Une fois la hauteur définie, il faut tracer une ligne continue sur les murs, en suivant précisément le niveau repéré. Ce tracé servira de guide pour la pose des rails muraux. Il est important de bien marquer les angles et de vérifier la régularité du tracé sur toute la longueur, afin d’assurer une pose homogène des plaques par la suite.
texte=Alignement du laser|points=1560,1011,750,636|type_legende=trait_#couleur=7e7e7e

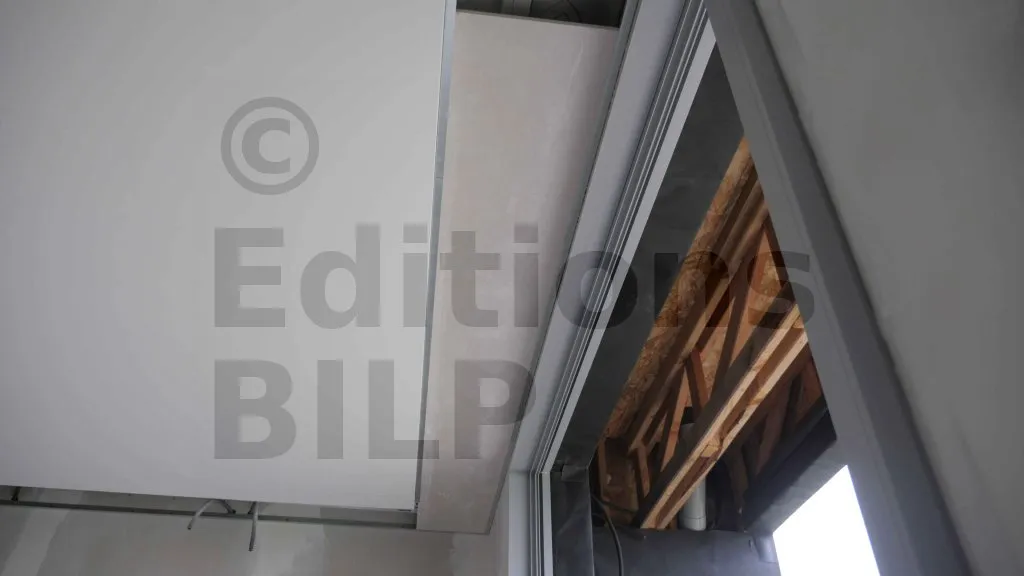

Utilisez des cornières pour supporter les plaques de fermetures des gaines techniques au bord du plafond. Fixez provisoirement au marquage du paroi des gaines techniques les cornières. Pour cela, utilisez du serre-joint.
texte=Serre-joint|points=2271,231,1356,417|type_legende=trait_#couleur=7e7e7e
texte=Cornière|points=1461,942,933,153|type_legende=trait_#couleur=7e7e7e

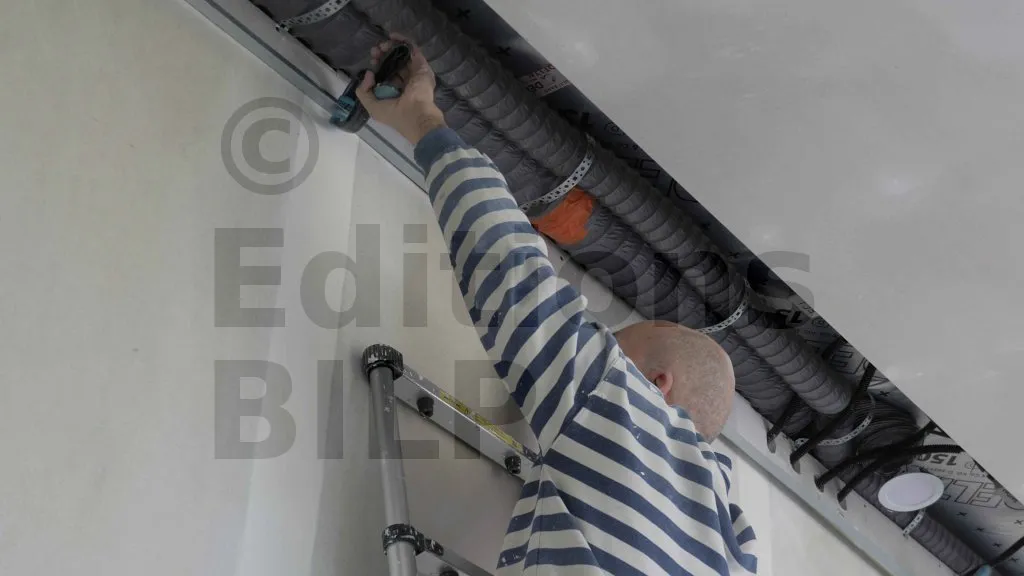

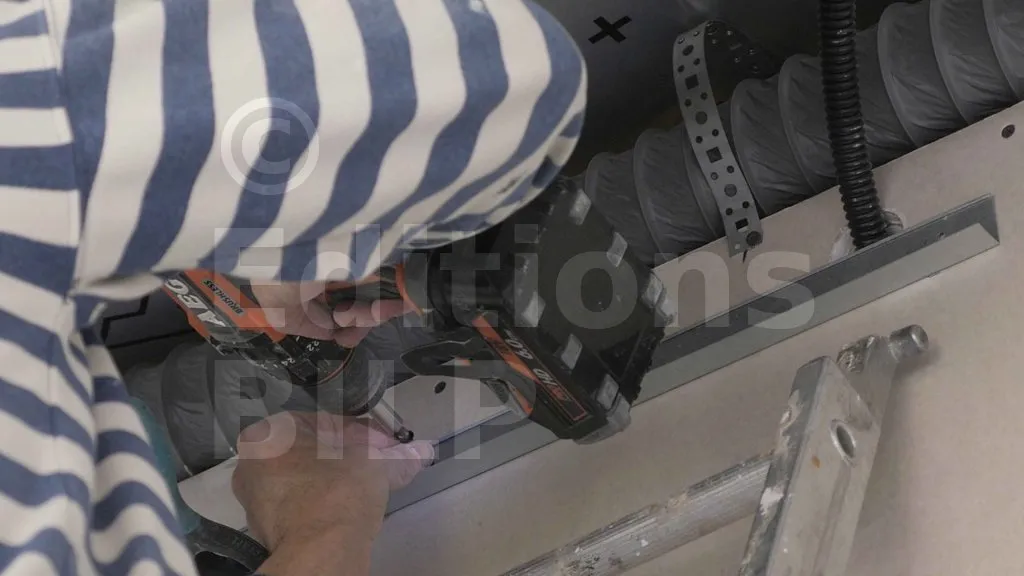

Les rails métalliques sont fixés directement contre les murs, en suivant le tracé précédemment réalisé. Les murs étant doublés en plaques de plâtre sur ossature métallique, il est inutile de percer à l’aveugle. Les vis de fixation du doublage étant encore visibles à ce stade du chantier, il suffit de repérer leur alignement pour viser dans les montants métalliques existants. Cela garantit une fixation fiable et bien ancrée dans la structure. On utilise ici des vis auto-foreuses pour métal, qui permettent une pose rapide et propre sur l’ossature du doublage.

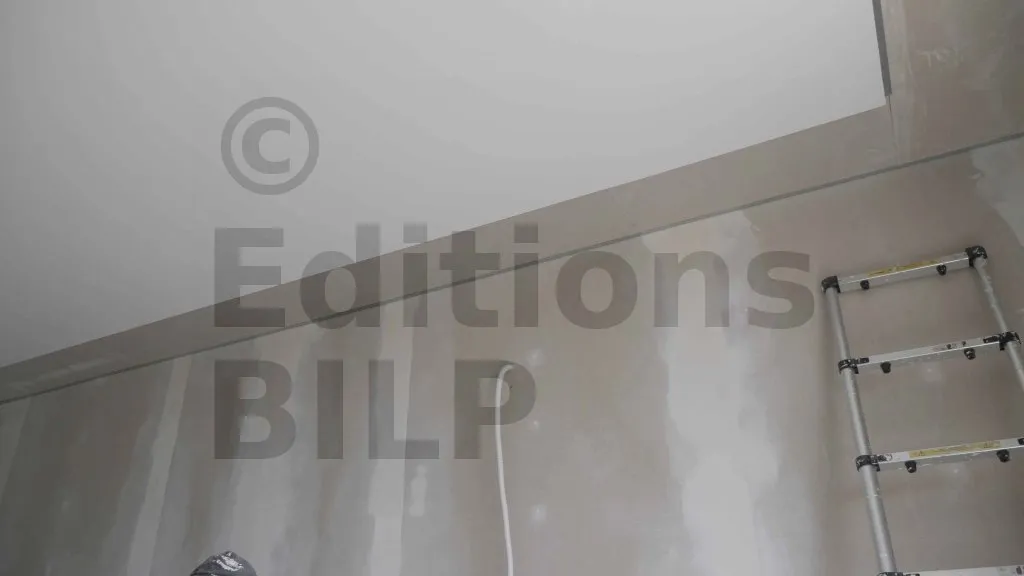

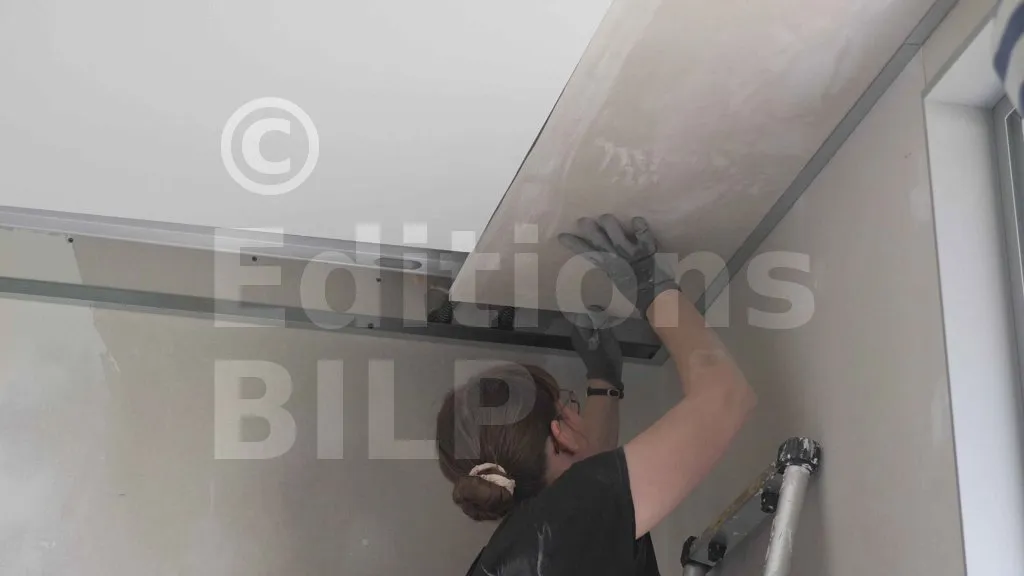

Les plaques de plâtre sont découpées aux dimensions de la gaine, en fonction de la place nécessaire pour les réseaux, généralement entre 25 et 40 cm. Une fois découpées, elles sont simplement posées sur les rails fixés contre les murs et sur les rails secondaires installés sous le plafond.
Les plaques ne sont pas vissées : elles restent démontables à tout moment, ce qui facilite grandement les futures interventions (maintenance, ajout de câble, etc.). Il est recommandé de laisser un petit jeu de 2 à 3 mm entre la plaque et les parois adjacentes, pour éviter qu’elles ne se bloquent avec les mouvements naturels du bâtiment.

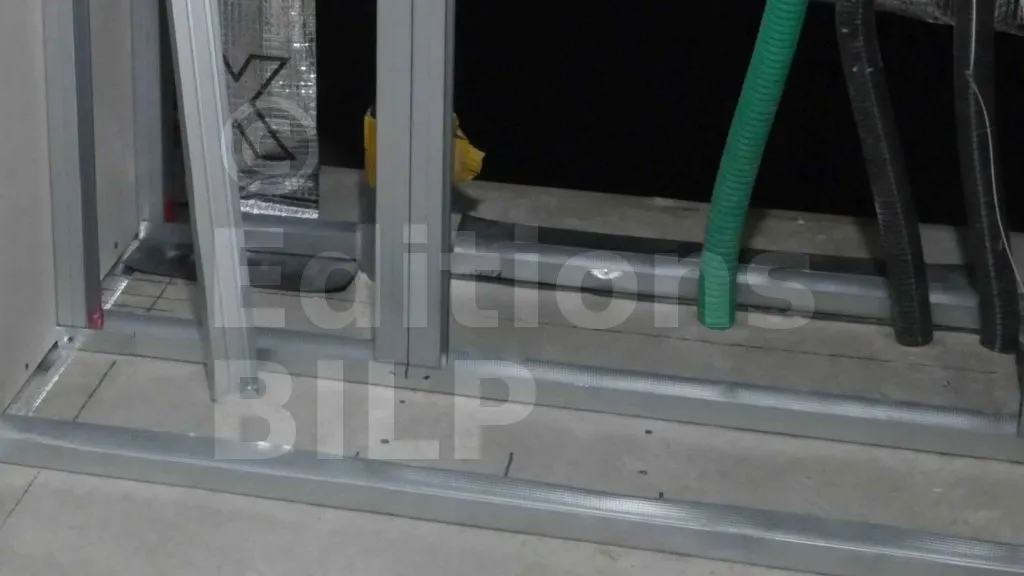

Ces rails secondaires servent d’appui intérieur pour les plaques de plâtre. Ils sont fixés sur les suspentes intégrées à la structure du plafond, en respectant exactement la même hauteur que les rails fixés contre les murs. Les rails doivent être posés sur toute la longueur de chaque côté du plafond, de manière continue, pour garantir un support stable et uniforme.
Une attention particulière est portée aux angles, où les rails doivent se rejoindre proprement afin de faciliter la pose des plaques d’angle. Cela permet également d’assurer une finition nette à la jonction, sans décalage ni jour visible entre les plaques.
texte=Rails secondaires|points=1515,522,1653,402|type_legende=trait_#couleur=7e7e7e

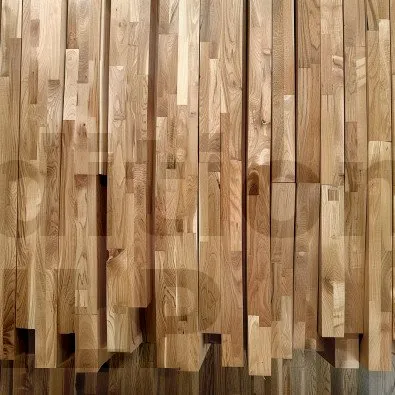

Les bois de feuillus, quant à eux, s’obtiennent à partir du chêne, du hêtre, du châtaignier ou du bouleau. Ces arbres perdent leurs feuilles, une fois que l’automne pointe le bout de son nez. Leur taux de croissance se révèle également un peu lent. Ils sont aussi associés à une densité plus élevée de leur bois.
Notes techniques
Informations techniques

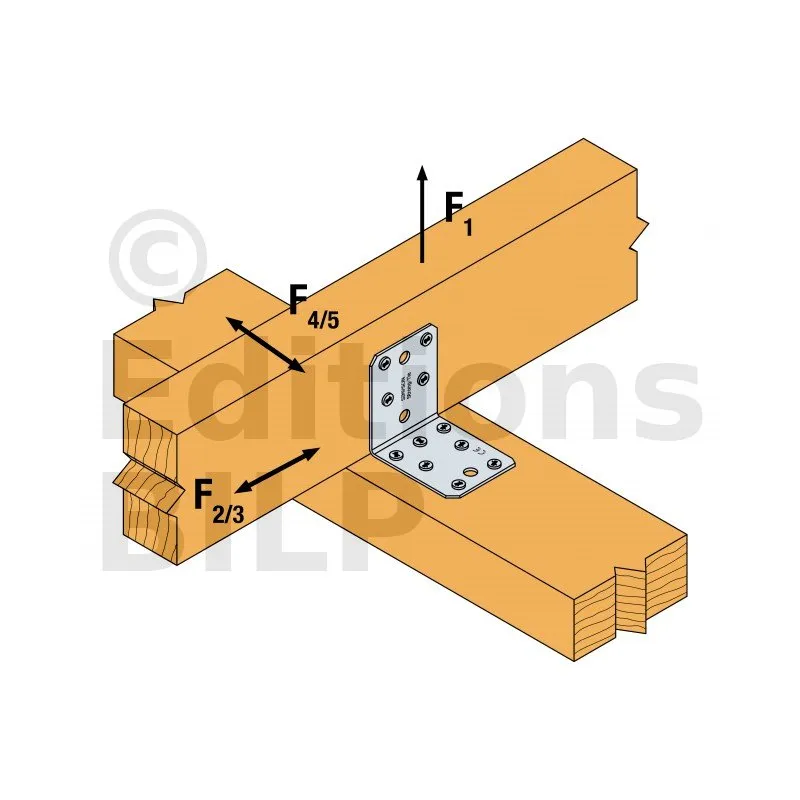

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.

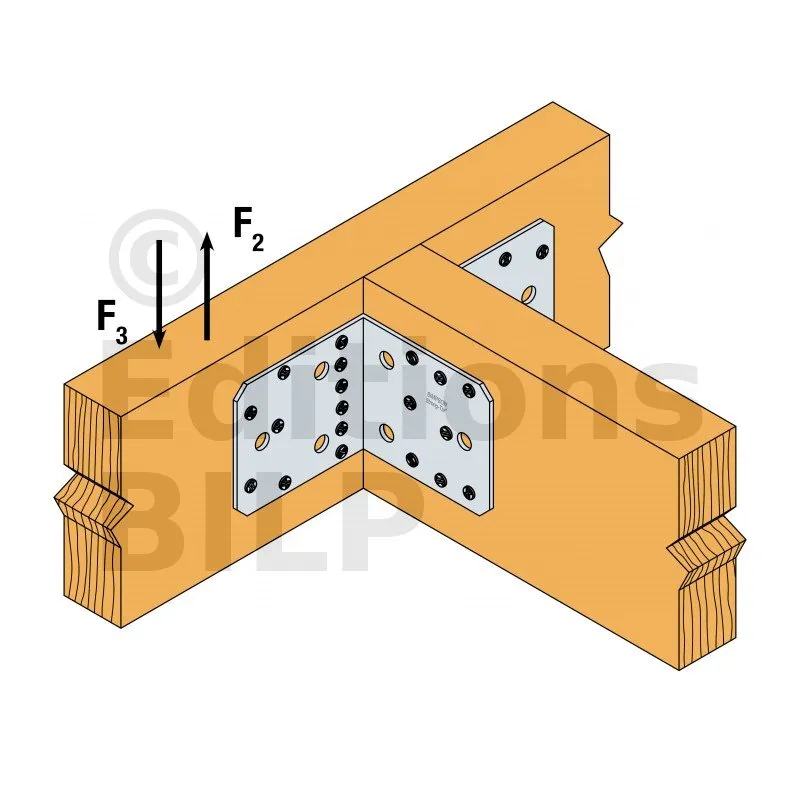

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge,
- Pour consulter les charges correspondantes, contactez-nous.
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35, CNA Ø4.0x40, CNA Ø4.0x50 ou CNA Ø4.0x60 mm,
- Vis CSA Ø5.0x35, CSA Ø5.0x40 ou CSA Ø5.0x50 mm,
- Vis SSH Ø10.0x40 ou SSH Ø10.0x80 mm,
- Tirefonds Ø10 mm,
- Boulons Ø mm.
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH16x130.
Sur acier :
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
