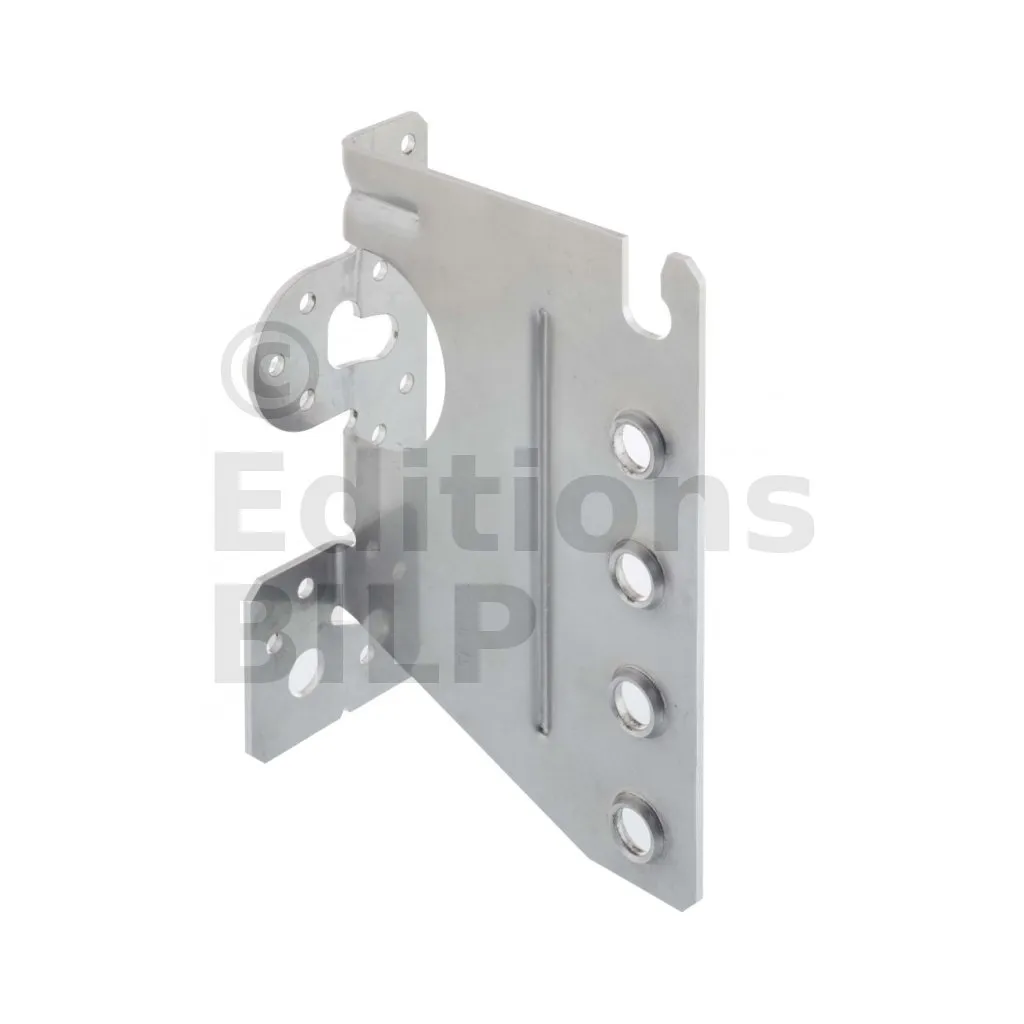

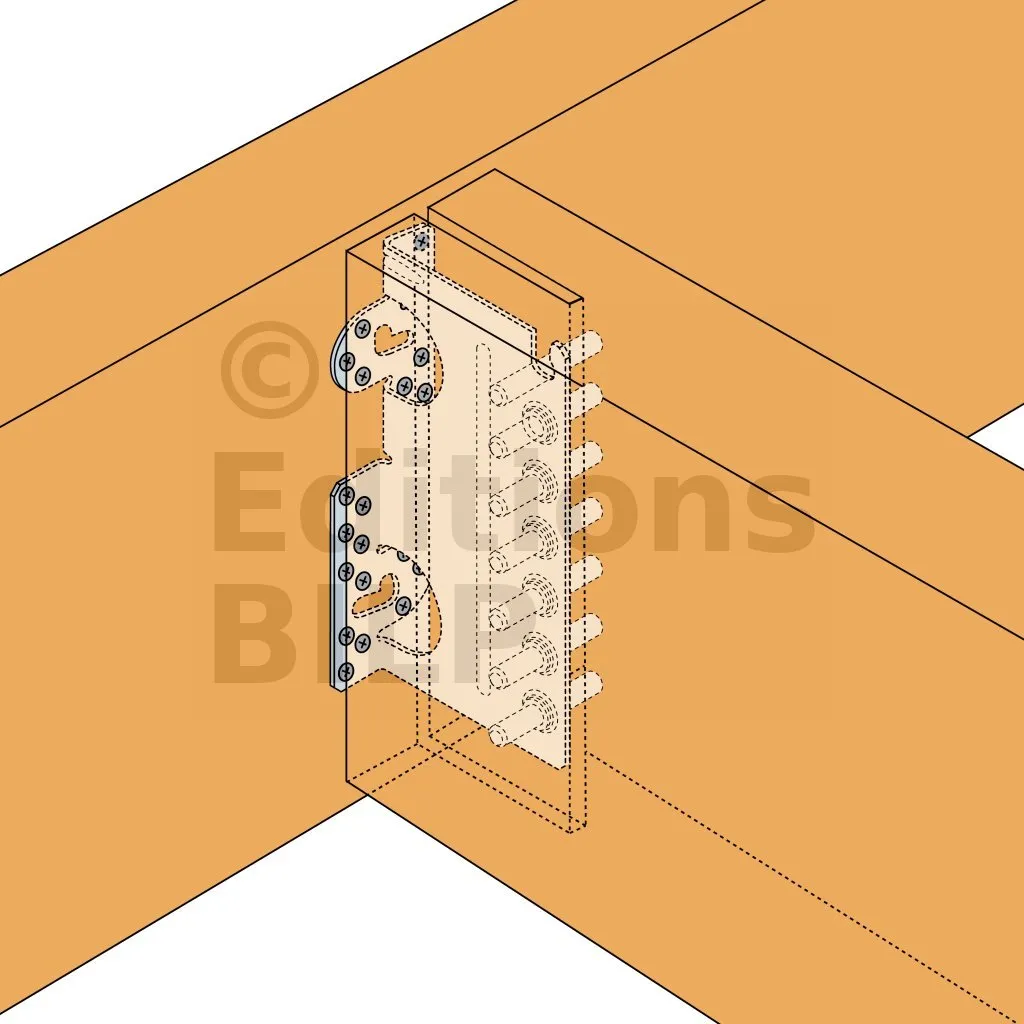

Étrier à âme intérieure - Inox A4 - Réf. CBH150/2.5S
-
RéférenceCBH150/2.5S
-
Epaisseur2.5mm
-
Fabricationfrançaise
-
MatériauAcier inoxydable AISI 316L selon NF EN 10088-2
-
MarqueSIMPSON Strong-Tie
-
Largeur minimale du bois porté60mm
-
Perçages sur porteur Ø5 [mm]14
-
Perçages sur porteur Ø11 [mm]2
-
Largeur maximale du bois porté160mm
-
Hauteur minimale du bois porteur192mm
-
Largeur60mm
Étrier en âme intérieure - Inox A4
Agréments techniques : ETA-07/0245
Déclarations de performance : FR-DoP-e07/0245
Matière
- Acier inoxydable AISI 316L selon NF EN 10088-2,
- Épaisseur : 2,5 mm.
Avantages
- Assemblage invisible,
- Fixation sur bois ou sur béton,
- Mise en œuvre optimisée conforme aux Eurocodes,
- Connecteur en Inox compatible pour un usage en extérieur (Terrasse, pergola ...)
Applications
Support
- Porteur : bois massif, bois composite, lamellé-collé, béton.
- Porté : bois massif, bois composite, lamellé-collé.
Domaines d’utilisation
- Solives,
- Pannes,
- Poutres porteuses.
Données techniques

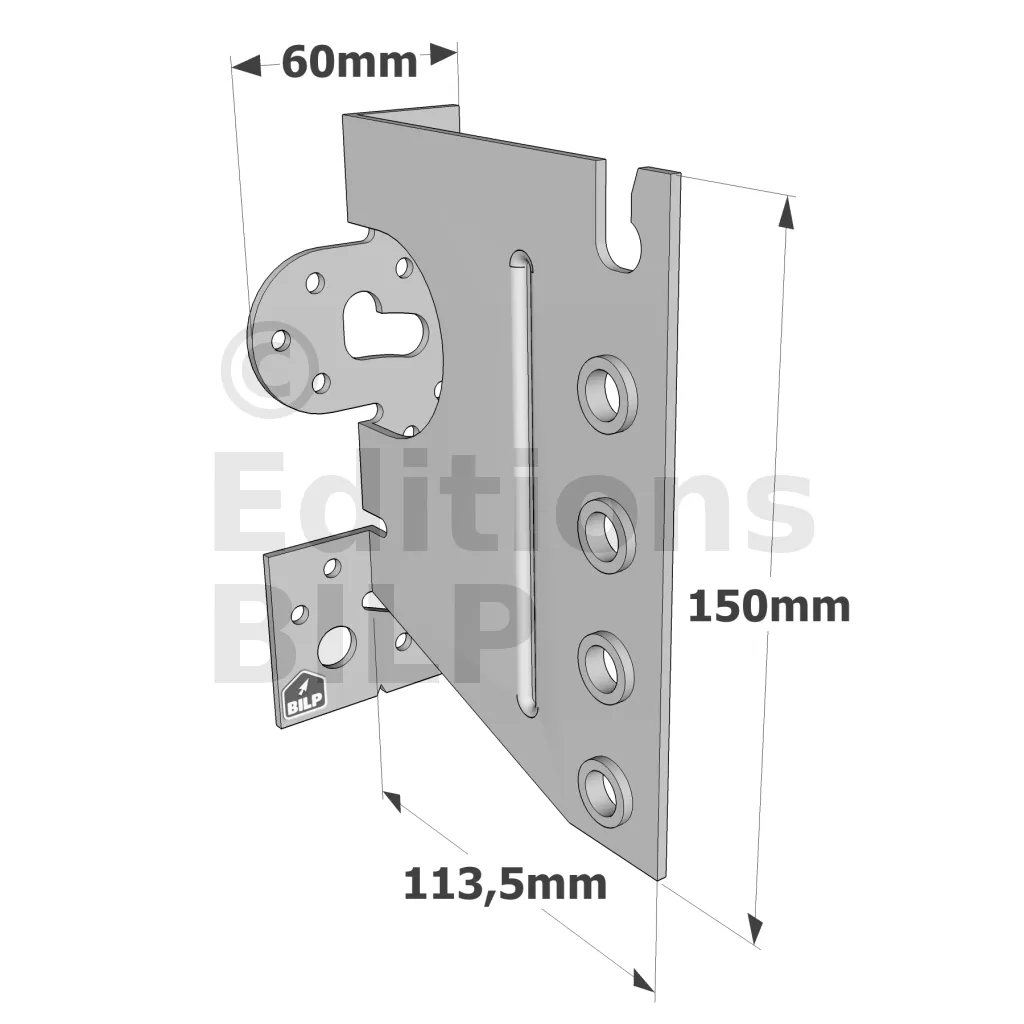

Dimensions
Il est possible que le recouvrement entre les deux lés soit très important, c’est-à-dire que la largeur de la superposition dépasse celle de la bande adhésive en EPDM. C’est notre cas ici.
La bande doit toujours être positionnée sur l’extrémité de la jointure, ce qui nécessite un traçage précis de son alignement.

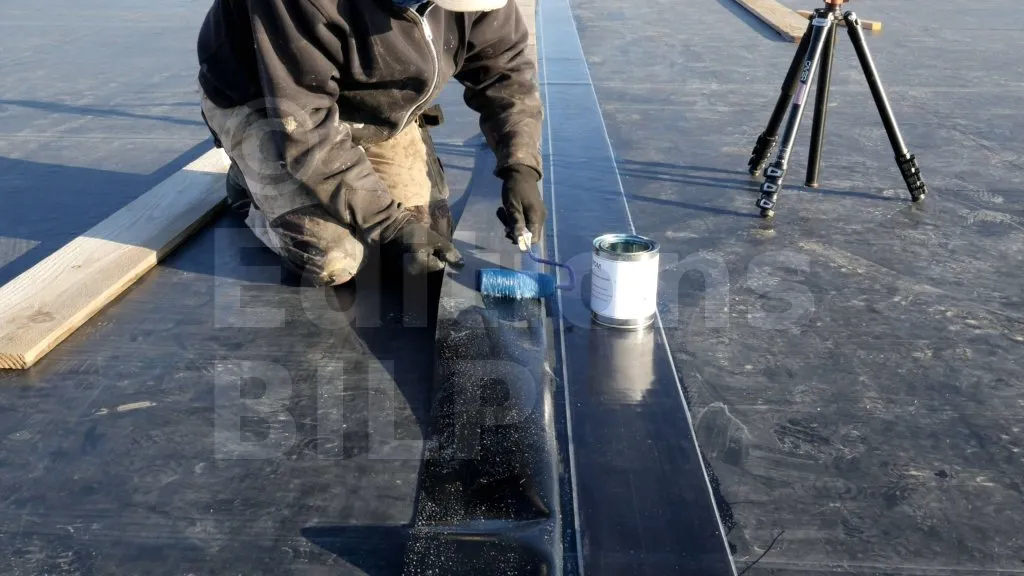

La bande est mise en place après avoir laissé le primaire sécher pendant une dizaine de minutes. Le primaire doit être sec au toucher avant la mise en place.
| Références | Dimensions bois porteur [mm] | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauteur [mm] | Largeur | Hauteur | A | B | C | t | Ø11 | Ø5 | Ø10.5 | ||||
| Min. | Min. | Max. | Min β=0 | Min β≠0 | Max. | ||||||||
| CBH150/2.5S | 192 | 60 | 160 | 190 | 219 | 225 | 150 | 113.5 | 60 | 2.5 | 2 | 14 | 5 |
| CBH180/2.5S | 222 | 60 | 160 | 220 | 249 | 270 | 180 | 113.5 | 60 | 2.5 | 2 | 16 | 6 |
| CBH220/2.5S | 262 | 60 | 160 | 250 | 279 | 330 | 220 | 113.5 | 60 | 2.5 | 2 | 22 | 7 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Solive sur poutre - 0° et 15°
Le primaire doit être sec au toucher avant de rabattre le lé supérieur.

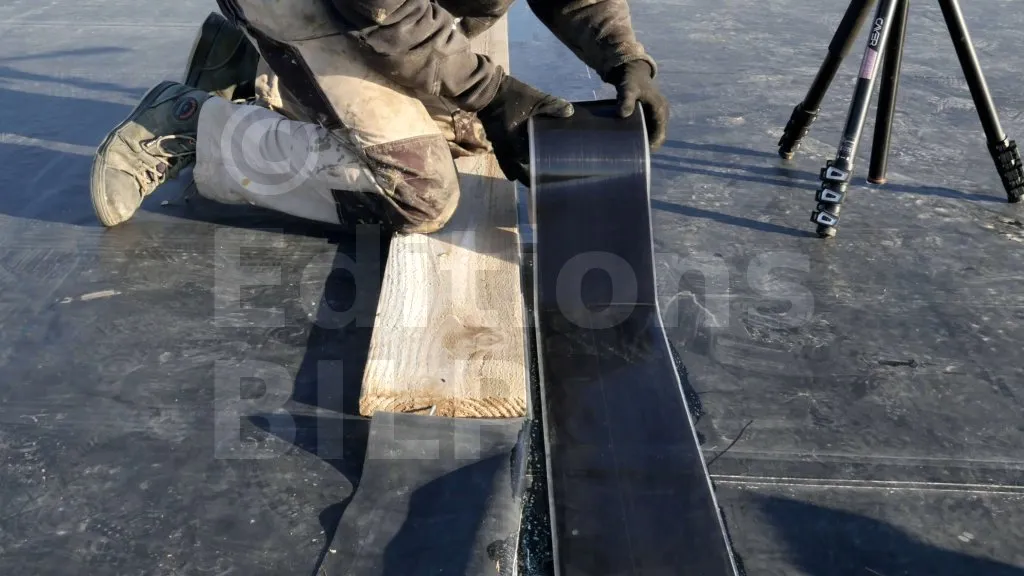

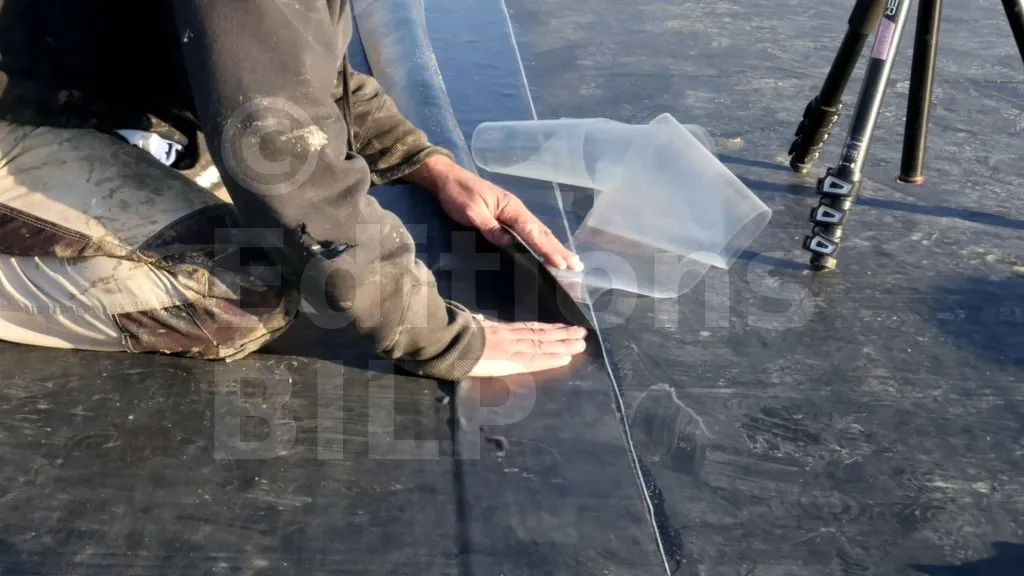

Il ne faut pas se presser : collez de petites surfaces à la fois, d’une longueur maximale de 40 cm. Pour ce faire, décollez le film plastique de la bande de flashing, puis rabattez le lé supérieur sur la bande en effectuant des mouvements de l’intérieur vers l’extérieur avec la main afin d’éliminer les bulles d’air, et ce, jusqu’à l’acrotère.
La bande est mise en place après avoir laissé le primaire sécher pendant une dizaine de minutes. Le primaire doit être sec au toucher avant la mise en place.
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=0° | R1,k-Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 14 | CSA5,0x40S | 5 | STD10 | 18 | 18.6 | 20.7 | 22.4 | 24 | 24 | 17.3 | 17.9 | 19.6 | 21.2 | 22.9 | 23.3 |
| CBH180/2.5S | 16 | CSA5,0x40S | 6 | STD10 | 25 | 26.5 | 29.5 | 32.1 | 32.6 | 32.6 | 24 | 25.2 | 28 | 30.5 | 31.8 | 31.8 |
| CBH220/2.5S | 22 | CSA5,0x40S | 7 | STD10 | 32.6 | 34.2 | 37.9 | 41.1 | 42.8 | 42.8 | 31.4 | 32.7 | 36 | 38.9 | 41.6 | 41.6 |
Solive sur poutre - 30° et 45°
Le primaire doit être sec au toucher avant de rabattre le lé supérieur.
Il ne faut pas se presser : collez de petites surfaces à la fois, d’une longueur maximale de 40 cm. Pour ce faire, décollez le film plastique de la bande de flashing, puis rabattez le lé supérieur sur la bande en effectuant des mouvements de l’intérieur vers l’extérieur avec la main afin d’éliminer les bulles d’air, et ce, jusqu’à l’acrotère.
La bande est mise en place après avoir laissé le primaire sécher pendant une dizaine de minutes. Le primaire doit être sec au toucher avant la mise en place.
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=30° | R1,k-Pente β=45° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 14 | CSA5,0x40S | 5 | STD10 | 16.7 | 17.2 | 18.7 | 20.1 | 21.6 | 22.5 | 16.4 | 16.7 | 18 | 19.3 | 20.6 | 21.9 |
| CBH180/2.5S | 16 | CSA5,0x40S | 6 | STD10 | 23.1 | 24.1 | 26.6 | 28.8 | 30.8 | 30.8 | 22.5 | 23.4 | 25.6 | 27.6 | 29.7 | 30.1 |
| CBH220/2.5S | 22 | CSA5,0x40S | 7 | STD10 | 30.4 | 31.5 | 34.3 | 37 | 39.7 | 40.4 | 29.8 | 30.8 | 33.3 | 35.7 | 38.3 | 39.5 |

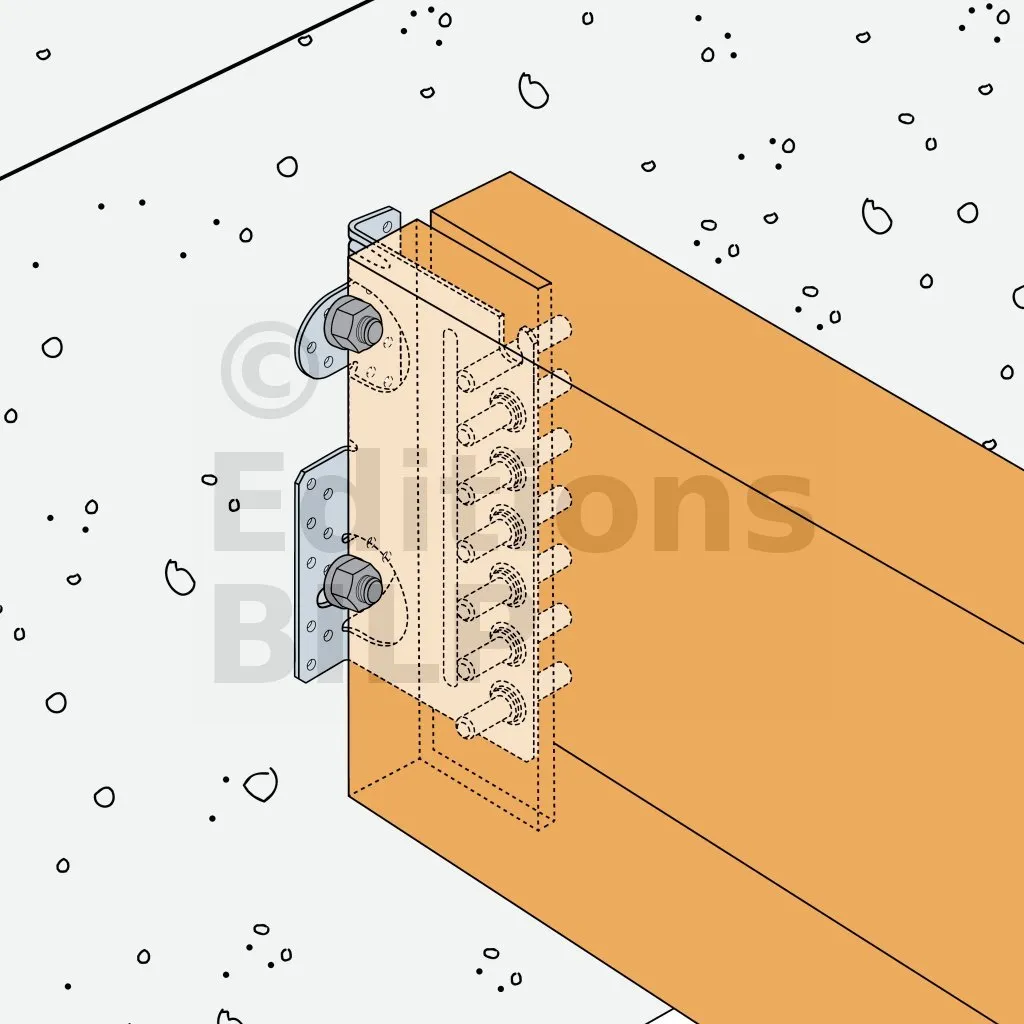

Solive bois sur support rigide - 0° et 15°

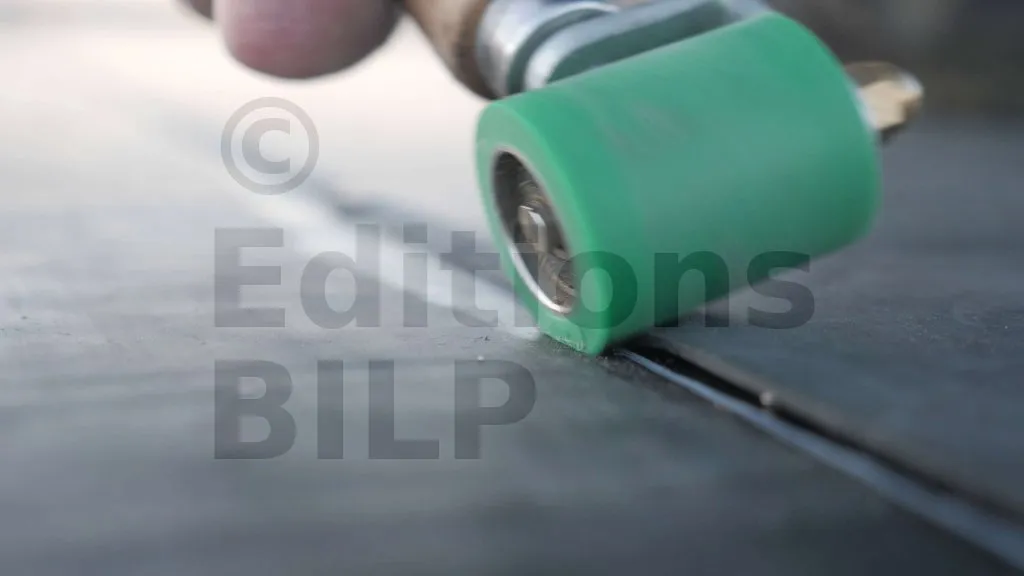

Les bords sont marouflés à l’aide d’un rouleau à maroufler afin de bien comprimer le joint et ainsi garantir une bonne étanchéité.
Il ne faut pas se presser : collez de petites surfaces à la fois, d’une longueur maximale de 40 cm. Pour ce faire, décollez le film plastique de la bande de flashing, puis rabattez le lé supérieur sur la bande en effectuant des mouvements de l’intérieur vers l’extérieur avec la main afin d’éliminer les bulles d’air, et ce, jusqu’à l’acrotère.
La bande est mise en place après avoir laissé le primaire sécher pendant une dizaine de minutes. Le primaire doit être sec au toucher avant la mise en place.
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=0° | R1,k-Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 2 | Ø10** | 5 | STD10 | 12.4 | 13.2 | 15.6 | 17.7 | 19.5 | 19.5 | 11.7 | 12.4 | 14.5 | 16.4 | 18.4 | 18.7 |
| CBH180/2.5S | 2 | Ø10** | 6 | STD10 | 19.3 | 21.1 | 25.2 | 28.8 | 29.7 | 29.7 | 18.2 | 19.7 | 23.3 | 26.6 | 28.3 | 28.3 |
| CBH220/2.5S | 2 | Ø10** | 7 | STD10 | 23.8 | 25.9 | 30.6 | 34.9 | 37.1 | 37.1 | 22.4 | 24.2 | 28.2 | 32.1 | 35.3 | 35.3 |
** Les solutions générales d’ancrages sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, des distances aux bords et entre ancrages.
Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.
Solive bois sur support rigide - 30° et 45°
Les bords sont marouflés à l’aide d’un rouleau à maroufler afin de bien comprimer le joint et ainsi garantir une bonne étanchéité.
Il ne faut pas se presser : collez de petites surfaces à la fois, d’une longueur maximale de 40 cm. Pour ce faire, décollez le film plastique de la bande de flashing, puis rabattez le lé supérieur sur la bande en effectuant des mouvements de l’intérieur vers l’extérieur avec la main afin d’éliminer les bulles d’air, et ce, jusqu’à l’acrotère.
La bande est mise en place après avoir laissé le primaire sécher pendant une dizaine de minutes. Le primaire doit être sec au toucher avant la mise en place.
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=30° | R1,k-Pente β=45° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 2 | Ø10** | 5 | STD10 | 11.1 | 11.6 | 13.4 | 15 | 16.8 | 17.7 | 10.5 | 10.9 | 12.5 | 13.9 | 15.5 | 16.9 |
| CBH180/2.5S | 2 | Ø10** | 6 | STD10 | 17 | 18.3 | 21.4 | 24.3 | 26.8 | 26.8 | 16.2 | 17.3 | 20 | 22.6 | 25.4 | 25.7 |
| CBH220/2.5S | 2 | Ø10** | 7 | STD10 | 21.1 | 22.5 | 26 | 29.4 | 33 | 33.5 | 20.1 | 21.3 | 24.4 | 27.5 | 30.8 | 32.2 |
** Les solutions générales d’ancrages sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, des distances aux bords et entre ancrages.
Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.
Fixations
Bois/Bois :
Porteur :
- Vis CSA5,0x40S mm conformes à l‘ETE-04/0013.
Porté : - Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois).
Bois/Support rigide :
Porteur béton :
- Cheville mécanique Ø10 mm : BOAX-M10-92/10 A4.
- Ancrage chimique : résine AT-HP + tige fileté LMAS M10-120/25 A4
Porteur acier :
- Boulon Inox Ø10 mm
Porté :
- Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STD10/X)
Installation
1. Réaliser une entaille verticale de largeur 9 mm dans la poutre portée,
2. Identifier la position des broches sur la poutre portée,
3. Percer transversalement la poutre portée pour y insérer les broches (diamètre de perçage en fonction du diamètre de la broche),
4. Insérer la 1ère broche supérieure dans la poutre portée.

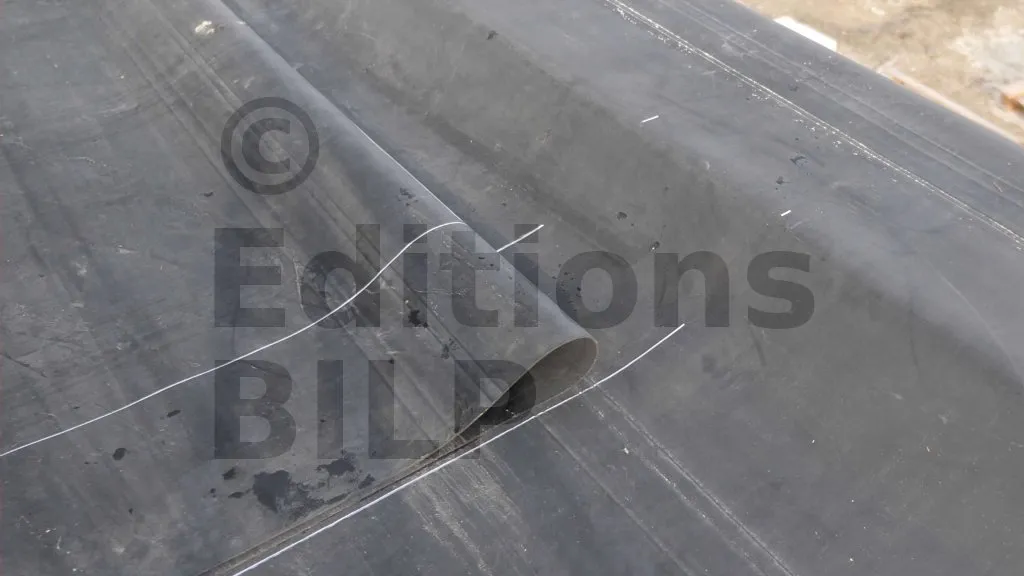

Il est possible que le recouvrement entre les deux lés soit très important, c’est-à-dire que la largeur de la superposition dépasse celle de la bande adhésive en EPDM. C’est notre cas ici.
La bande doit toujours être positionnée sur l’extrémité de la jointure, ce qui nécessite un traçage précis de son alignement.
La zone concernée par cet encollage correspond à la zone de recouvrement où il n’y a pas de bande adhésive flashing.
Pour cela, une couche de colle acrylique est appliquée sur les surfaces. Ensuite, lorsque la colle devient translucide et/ou collante au toucher, les deux lés sont assemblés.

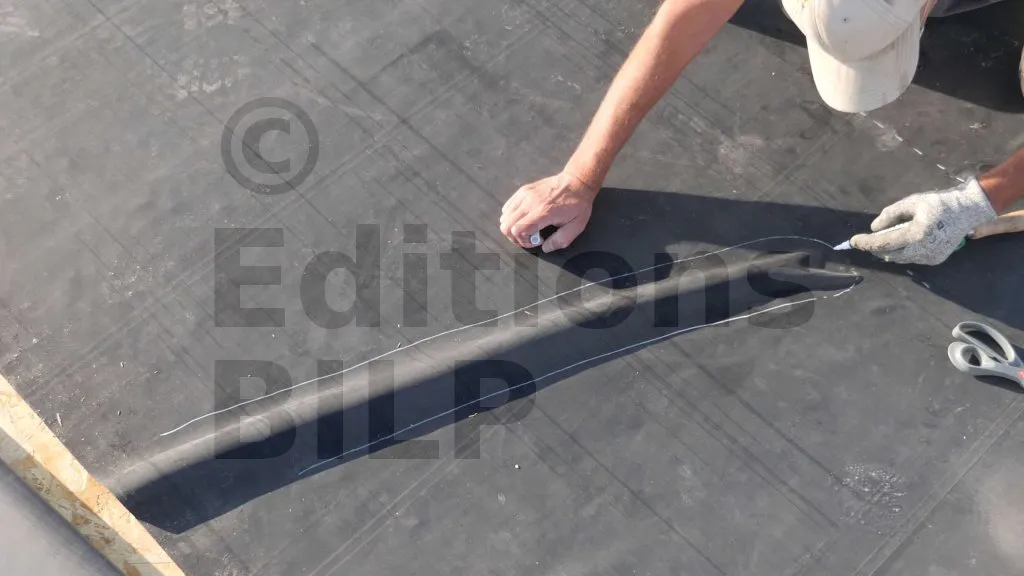

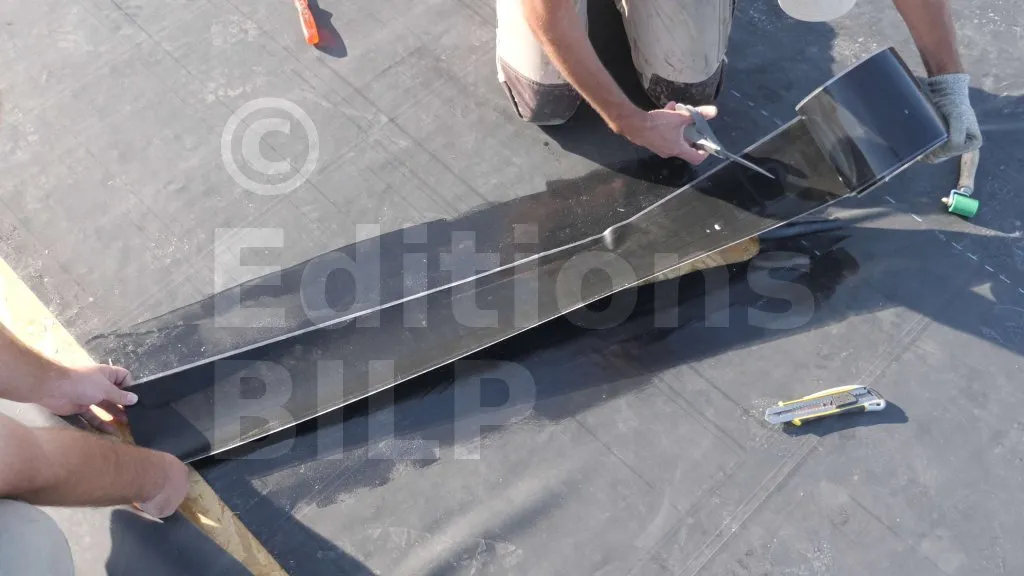

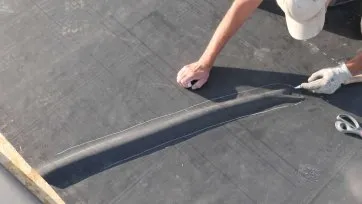

La largeur de la zone à enlever ne doit pas être supérieure à celle du flashing, d’où la nécessité de marquer la zone à découper.

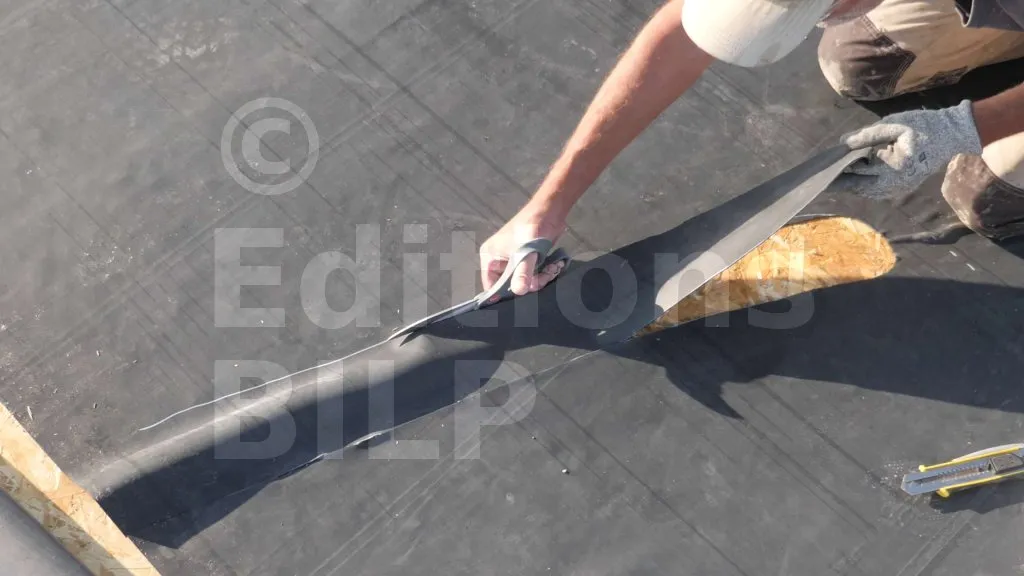

La coupe est réalisée avec un cutter et/ou un ciseau.

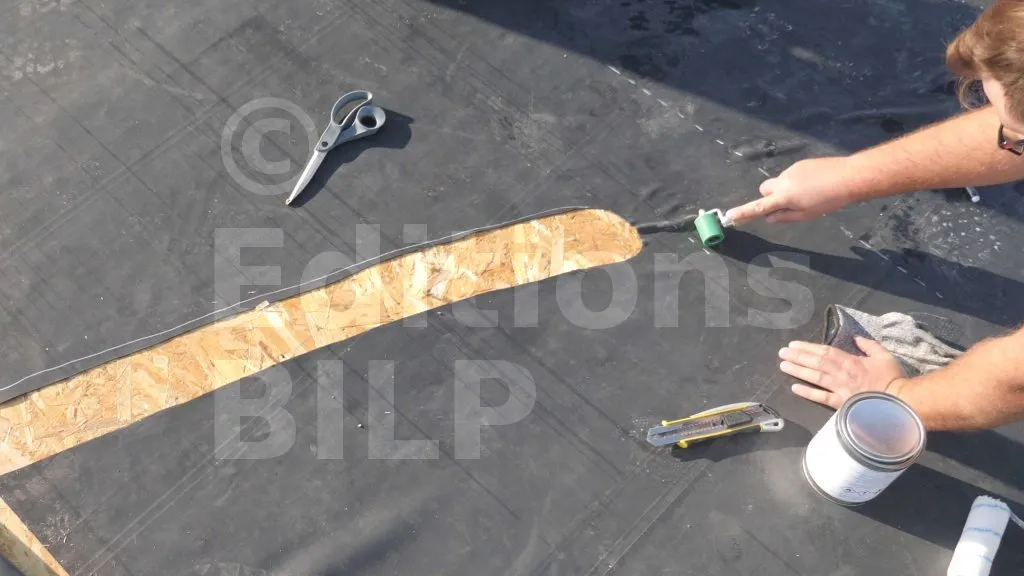

De petites bulles d’air peuvent se former sur les bords de la coupe. Pour éliminer ces bulles, il suffit de les maroufler avec un rouleau à maroufler.

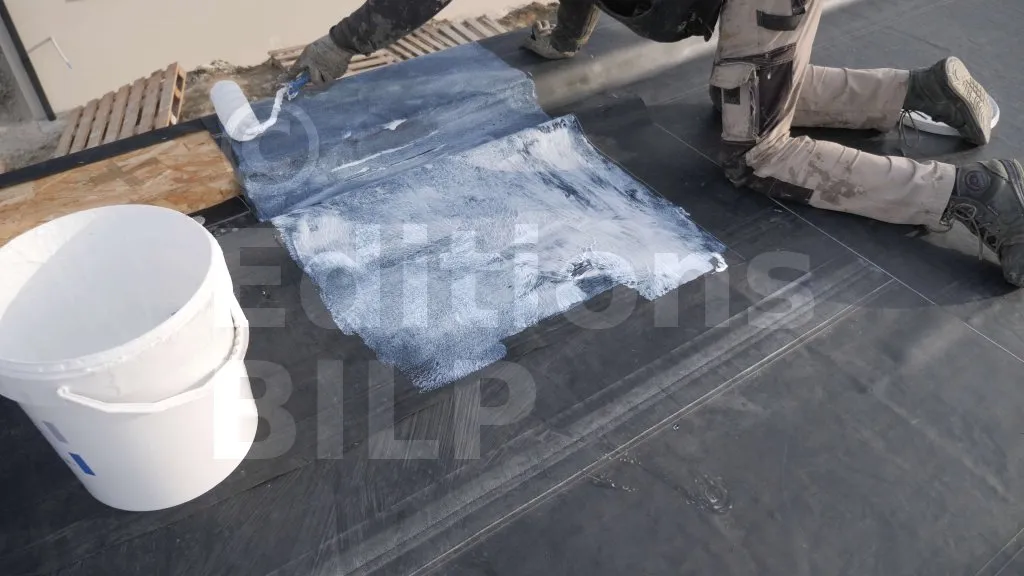

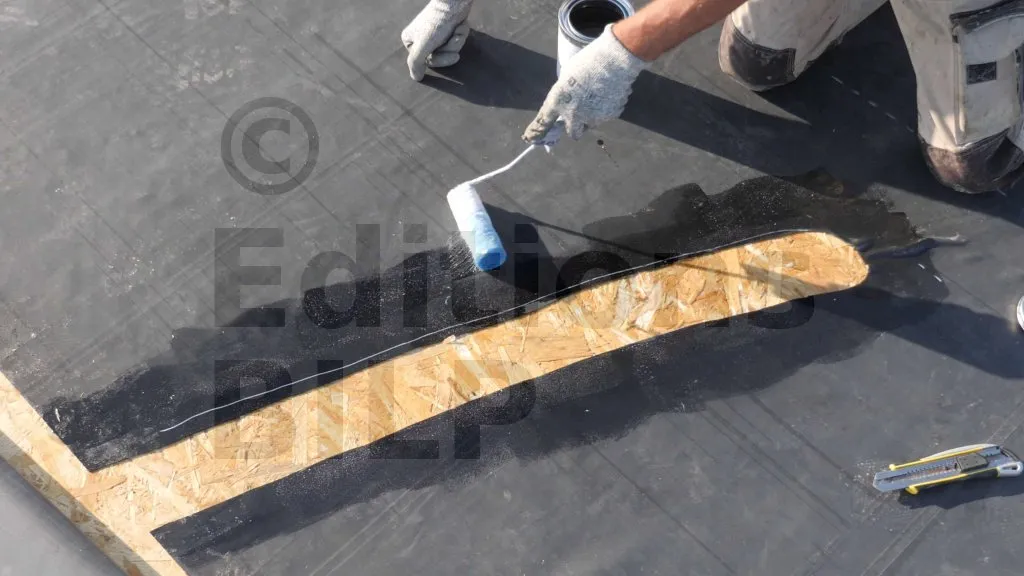

Le plancher de toiture et les bords de la coupe sont badigeonnés de primaire d’adhérence, sur une largeur supérieure à celle du flashing.
