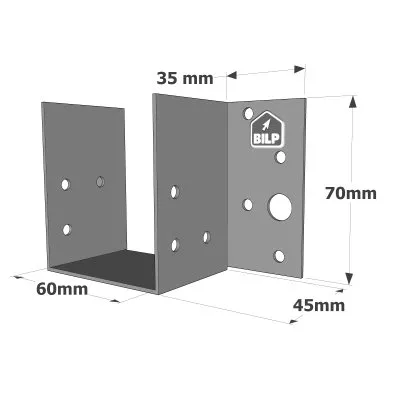

Sabots à ailes extérieures, gamme MF, pour Mini fixe panne - Réf. MF200/60/1.5

EN STOCK
Expédition immédiate disponible pour 38 unité(s).
1€29
  HT  / sabot
(1.55 € TTC)
    • 60mm
    • 70mm
    • 1 pièce
  • Autres choix

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
    MF200/60/1.5
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Fabrication
    française
  • Hauteur minimale du bois porté
    70mm
  • Hauteur maximale du bois porté
    105mm
  • Marque
    SIMPSON Strong-Tie

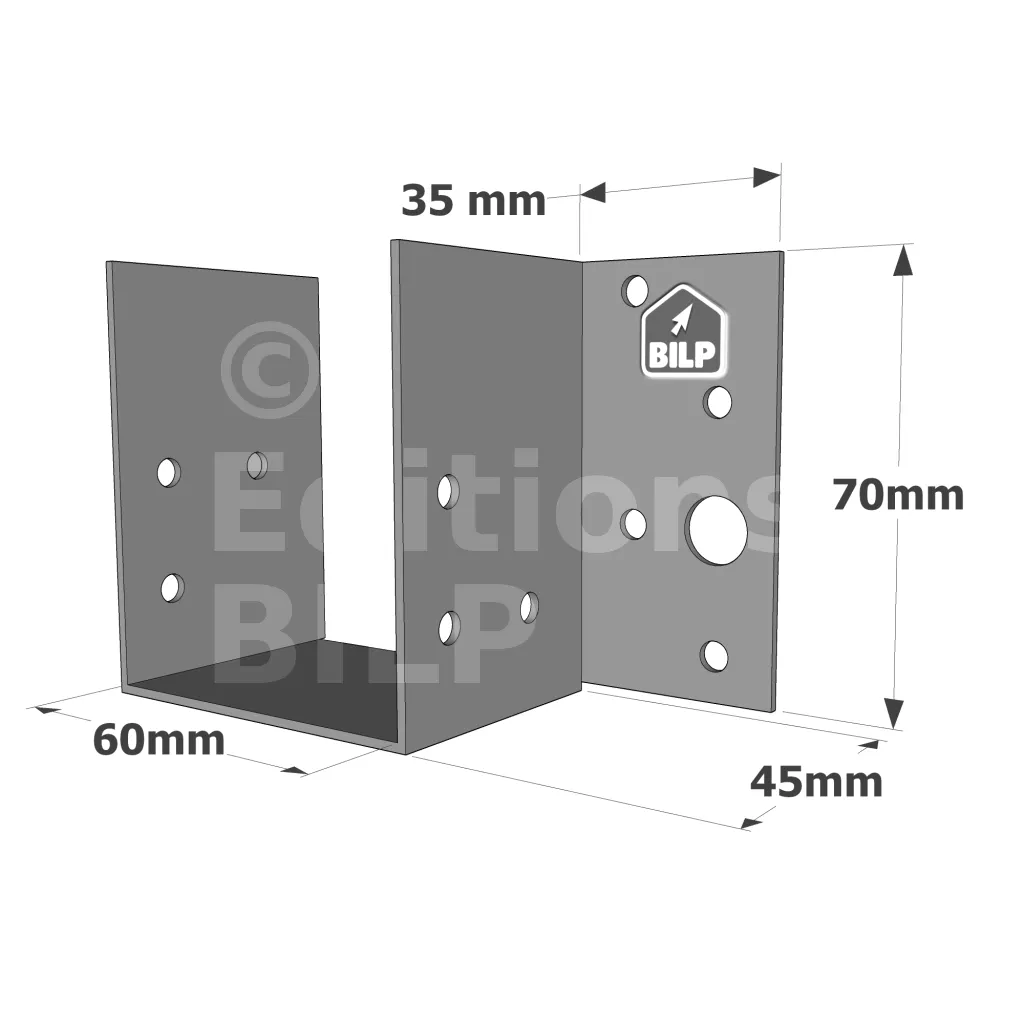

  • Profondeur (C)
    45mm
  • Epaisseur
    1.5mm
  • Largeur (D)
    35mm
  • Profondeur (F)
    46.5mm
  • Perçages sur porteur Ø5 [mm]
    8
  • Perçages sur porteur Ø11 [mm]
    2
  • Perçages sur porté Ø5 [mm]
    6
  • Fixation BOIS/BOIS - clouage total
    Porteur : 8 ; Porté : 6 ; type : pointes annelées Ø4,0 x 50mm
  • Fixation sur BÉTON ou ACIER
    Porteur : 2, Support béton : Ancrage mécanique WA M10-78/5 ou Ancrage chimique tige filetée Ø10 mm : LMAS M10-130 avec résine AT-HP et support métallique : boulons Ø10 mm

Sabots à ailes extérieures, gamme MF, pour Mini sabot de panne

Le mini fixe panne MF est idéal pour la réalisation de planchers légers, de faux plafonds, de structures verticales, de terrasses.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 mm.

Dimensions

Le sabot de coffrage

Le coffrage pour cette méthode est réalisé sur toute la périphérie des murs de soubassement. Cette technique, utilisant des sabots de coffrage, est très facile à mettre en œuvre et rapide à exécuter. Le système de sabots de coffrage est composé de :

  • une entretoise standard, placée tous les 50 cm pour le projet Maison BILP, qui sert à maintenir le sabot en position et à fournir un point d’appui pour la planche de coffrage,
  • un sabot de coffrage, qui assure le buttage des planches de coffrage,
  • une clavette, utilisée pour lier et maintenir l’ensemble.

    texte=Sabot de coffrage|points=1041,574,1314,574,1561,843
    texte=Entretoise|points=1020,1632,1258,1632,1563,1305
    texte=Clavette|points=2352,721,2047,721,1620,1039
Aboutages des planches de coffrage

Les planches sont assemblées de bout à bout à l’aide de petits morceaux de planche de coffrage et de vis pour consolider toutes les planches qui se suivent. Ce système, en plus de l’assemblage, renforce le butage des coffrages, car la partie inférieure des bouts de planche est vissée contre le mur de soubassement.


Dimensions poutreDimensions [mm]Perçages sur porteurPerçages sur porté
Hauteur
Références Min. Max. A B C D F t Ø5 [mm] Ø11 [mm] Ø5 [mm]
MF165/38/1.5 64 95 38 63.5 45 35 46.5 1.5 6 2 6
MF180/38/1.5 71 107 38 71 45 35 46.5 1.5 6 2 6
MF200/38/1.5 81 122 38 81 45 35 46.5 1.5 8 2 6
MF165/50/1.5 58 86 50 57.5 45 35 46.5 1.5 6 2 6
MF180/50/1.5 65 98 50 65 45 35 46.5 1.5 6 2 6
MF200/50/1.5 75 113 50 75 45 35 46.5 1.5 8 2 6
MF180/60/1.5 60 90 60 60 45 35 46.5 1.5 6 2 6
MF200/60/1.5 70 105 60 70 45 35 46.5 1.5 8 2 6

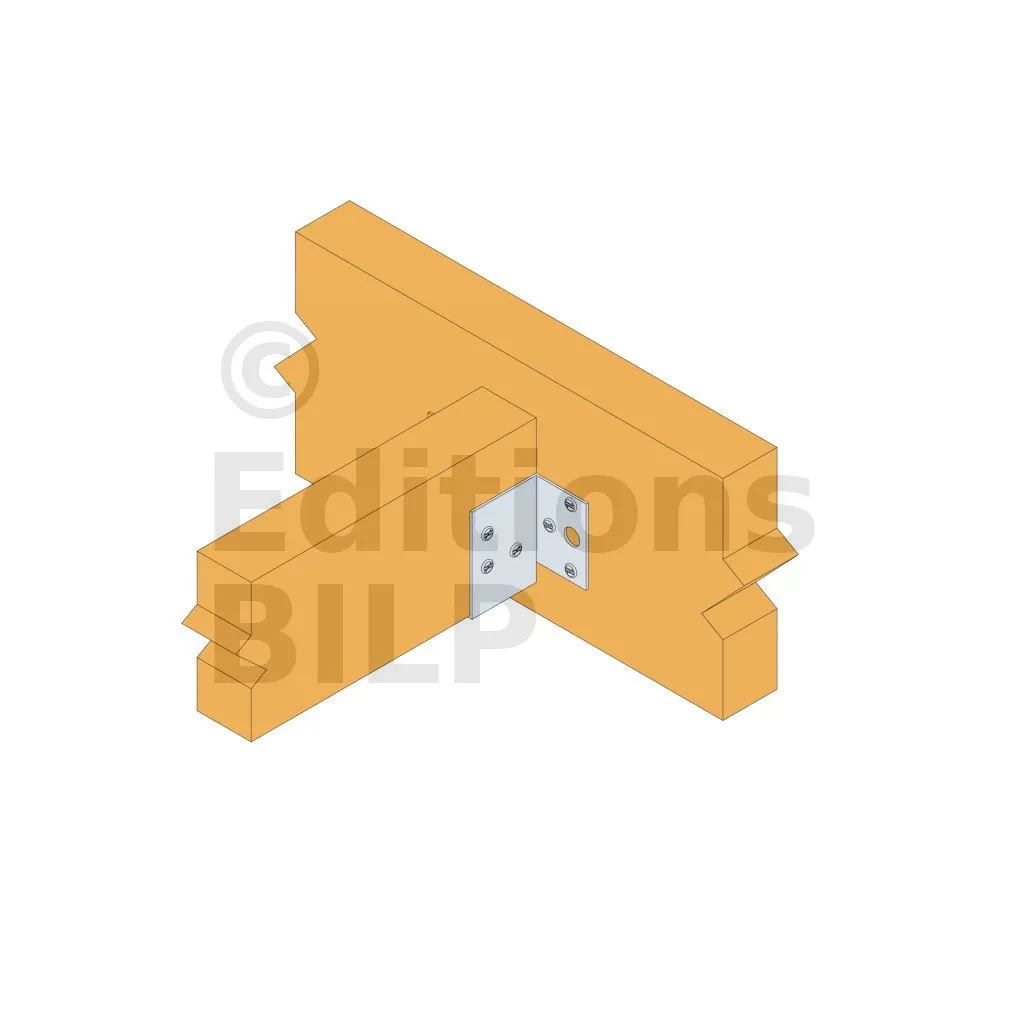

Valeurs caractéristiques - Solive sur poutre - Clouage total

Le sabot de coffrage

Le coffrage pour cette méthode est réalisé sur toute la périphérie des murs de soubassement. Cette technique, utilisant des sabots de coffrage, est très facile à mettre en œuvre et rapide à exécuter. Le système de sabots de coffrage est composé de :

  • une entretoise standard, placée tous les 50 cm pour le projet Maison BILP, qui sert à maintenir le sabot en position et à fournir un point d’appui pour la planche de coffrage,
  • un sabot de coffrage, qui assure le buttage des planches de coffrage,
  • une clavette, utilisée pour lier et maintenir l’ensemble.

    texte=Sabot de coffrage|points=1041,574,1314,574,1561,843
    texte=Entretoise|points=1020,1632,1258,1632,1563,1305
    texte=Clavette|points=2352,721,2047,721,1620,1039
Les longrines ordinaires ou les longrines intermédiaires

Ce sont des poutres rectangulaires placées sous les murs de refend qui servent de poutres intermédiaires pour un plancher en béton. Les armatures principales de ce type de poutre, ainsi que les aciers transversaux, sont conçus en usine. Les tirants de montage (barres de fer droites placées entre les crochets des armatures transversales) doivent cependant être mis en place après la pose des poutrelles. Les longrines ordinaires peuvent également être placées en périphérie lorsqu’elles doivent supporter des murs de soubassement (comme dans le cas du projet Maison BILP).

FixationsValeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k
Références Qté Qté CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
MF165/38/1.5 6 6 5.3 - 3.7 -
MF180/38/1.5 6 6 5.3 - 3.7 -
MF200/38/1.5 8 6 6.9 - 3.7 -
MF165/50/1.5 6 6 4.6 - 3.7 -
MF180/50/1.5 6 6 4.6 - 3.7 -
MF200/50/1.5 8 6 6.3 - 3.7 -
MF180/60/1.5 6 6 4 6.2 3.7 4.9
MF200/60/1.5 8 6 5.7 8.6 3.7 4.9
